拖车后桥承载传动结构三维设计

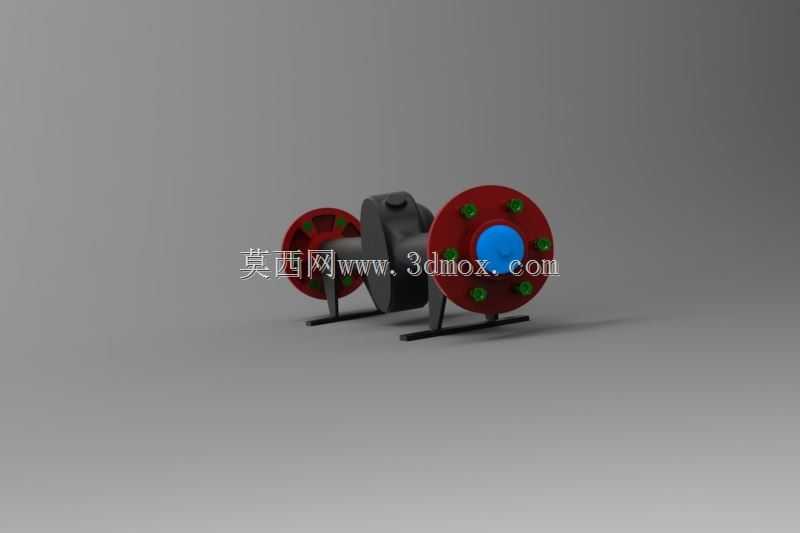

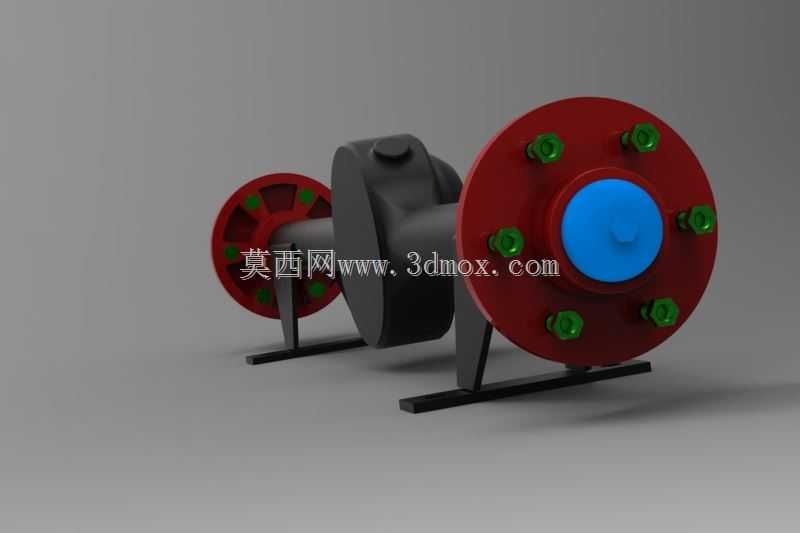

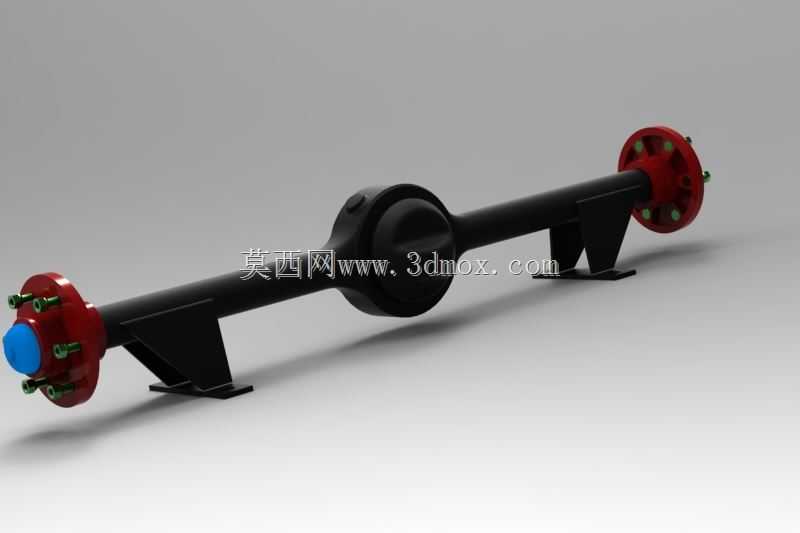

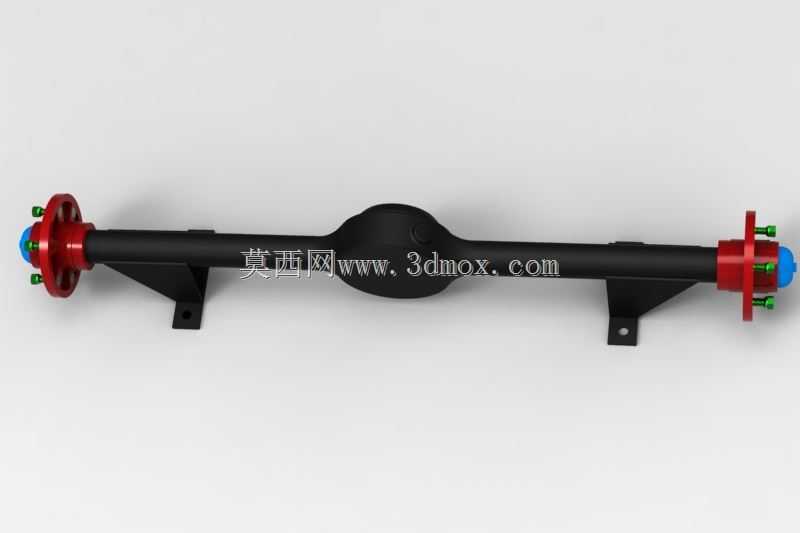

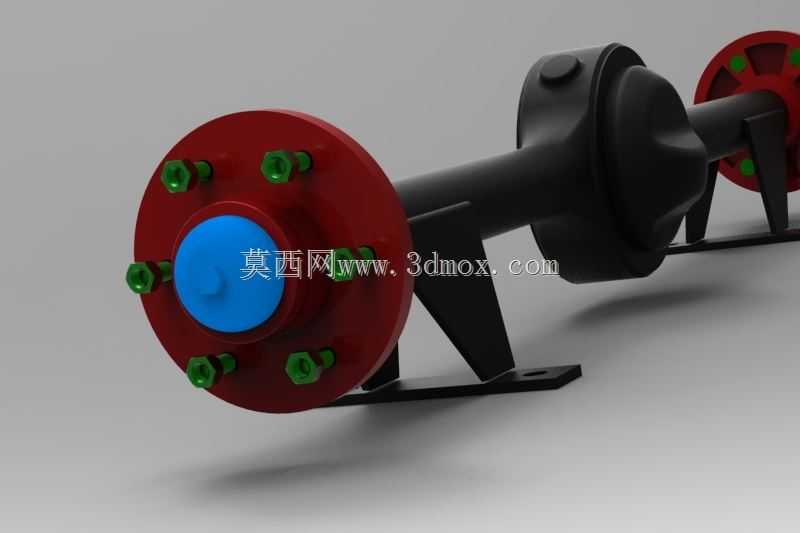

　　在挂车、小型拖挂设备以及非道路短途转运拖车的底盘系统中，后轴作为核心承载与动力传递构件，直接决定了拖行过程的载荷稳定性与行驶可靠性，日常作业场景里，这类后轴需要同时承担垂直方向的货载冲击、转弯时的侧向扭矩以及非铺装路面的颠簸交变载荷，设计阶段需要优先平衡承载冗余量与结构自重的关系，避免过度设计带来的整备质量上升，或是强度不足引发的轴体变形、连接失效问题。从结构布局来看，该后轴采用整体式桥壳搭配两端法兰连接的轮端安装结构，轴体中段的异形铸钢壳体既承担主减速器的安装定位功能，也作为桥壳的核心受力段，将两侧轮端的载荷均匀传递到底盘悬架连接位，两端的红色法兰盘采用圆周均布的螺栓孔设计，螺栓孔的位置度公差控制在0.1mm以内，

　　保证轮辋或者制动毂安装后不会出现端面跳动超差的问题，法兰中心的蓝色端盖用于密封轮端轴承腔，避免作业过程中泥沙、污水侵入轴承滚道造成异常磨损，端盖与法兰的配合面采用止口定位，装配时无需额外调整同轴度，能有效降低现场装配的难度。设计过程中，轴体的安装边界需要严格匹配对应吨位拖车的悬架安装位，两侧支架的间距、安装孔的中心距都要和通用型拖车底盘的纵梁预留孔位对齐，保证用户在替换旧轴或者改装底盘时不需要额外打孔切割，轮端法兰的端面到桥壳中心的距离经过反复校核，确保两侧轮距符合道路行驶的规范要求，不会出现轮胎蹭擦车架或者轮拱的问题。轴体下方的两个支撑脚是建模过程中添加的工艺支撑结构，实际量产时会在涂装工序后去除，避免影响整车的最小离地间隙，

　　建模时保留该结构也能直观展示轴体的重心位置，方便后续做有限元分析时的约束加载。从功能特性上看，该后轴的传动路径通过桥壳内部的半轴传递扭矩，两端法兰直接连接车轮轮毂，相比分体式焊接桥壳，整体铸造成型的中段壳体抗扭强度提升30%以上，能适应矿区、农田等非铺装路面的高强度作业需求，法兰盘上的螺栓采用高强度级别的紧固件设计，每个螺栓的预紧力都经过扭矩计算，避免拖行重载时出现螺栓剪切断裂的故障。实际选型过程中，技术人员需要根据拖车的额定载重量匹配对应轴径的后轴，轴体的直径、法兰盘的厚度都会随着载荷等级提升做对应加强，该结构的后轴还预留了制动系统的安装位，用户可以根据需求加装鼓式或者盘式制动组件，不需要额外对桥壳做焊接改装，

　　避免焊接热应力影响桥壳的结构强度。建模阶段对所有配合面都做了公差标注，包括轴承安装位的轴径公差、法兰端面的平面度要求、螺栓孔的位置度要求，生产端拿到模型后可以直接对接加工工艺，不需要二次测绘尺寸，桥壳内部的型腔设计也充分考虑了润滑油的存储与流动，预留了加油孔与放油孔的位置，保证日常维护时的操作便利性。针对拖挂设备经常出现的倒车冲击、起步猛抬离合带来的瞬时扭矩，轴体的变径位置都做了圆角过渡处理，避免应力集中引发的轴体断裂问题，法兰盘与轴体的连接位置采用过盈配合加焊接的双重固定方式，保证大扭矩传递时不会出现法兰松脱的故障。
