汽车后车门限位检查连杆结构设计

　　在乘用车车门系统的结构设计中，车门限位连杆是直接影响车门开启手感、使用安全与耐久性能的核心承载构件，不同于外露的车门饰件与锁体总成，这类隐藏在车门钣金与侧围钣金之间的连杆部件，需要同时兼顾运动轨迹约束、冲击载荷承载、安装空间适配多重要求，很多新手结构工程师在做车门系统建模时，往往只关注锁具、铰链的参数匹配，忽略限位连杆的运动校核，最终在实车装配阶段出现车门开启卡滞、过位撞击侧围、高速行驶异响等问题，这类问题在后期整改时需要调整钣金安装点，整改成本远高于前期设计阶段的校核投入。这款后车门检查连杆的结构设计，首先围绕车门的实际开启角度需求做了运动包络的全行程校核，常规家用乘用车的后车门最大开启角度一般控制在65度到70度之间，

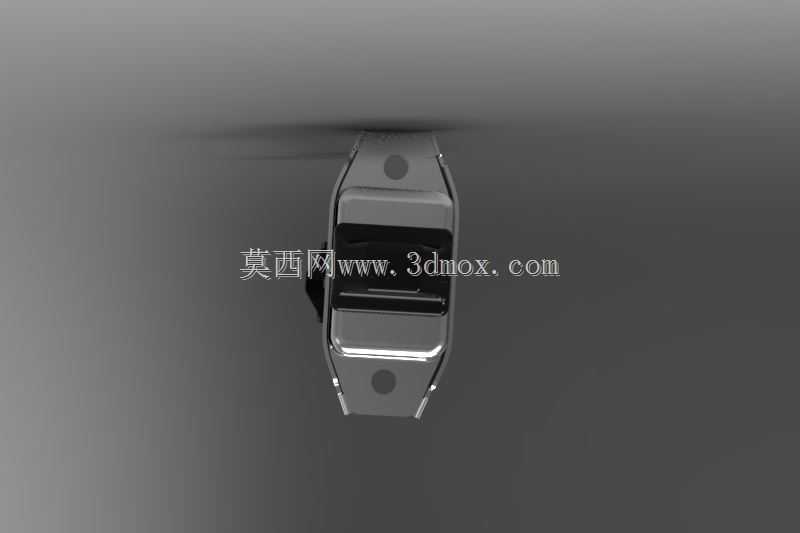

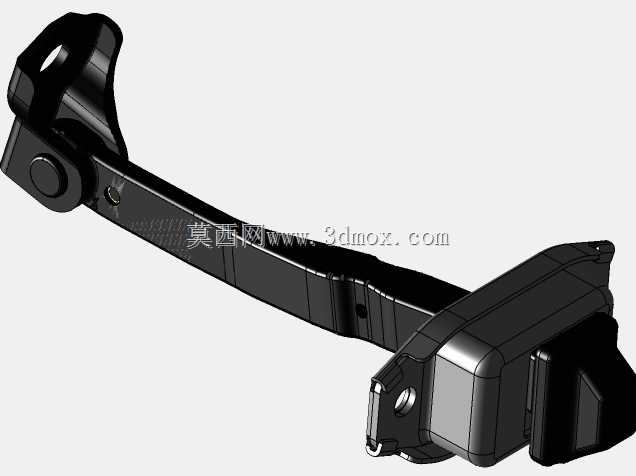

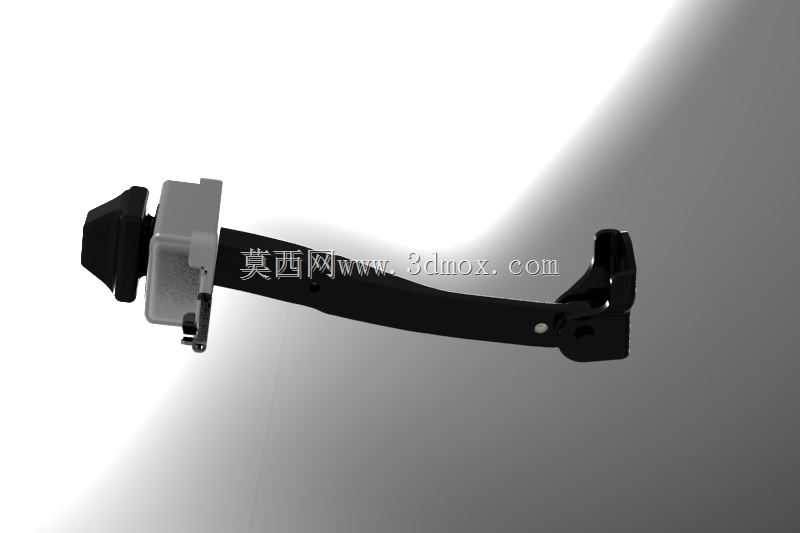

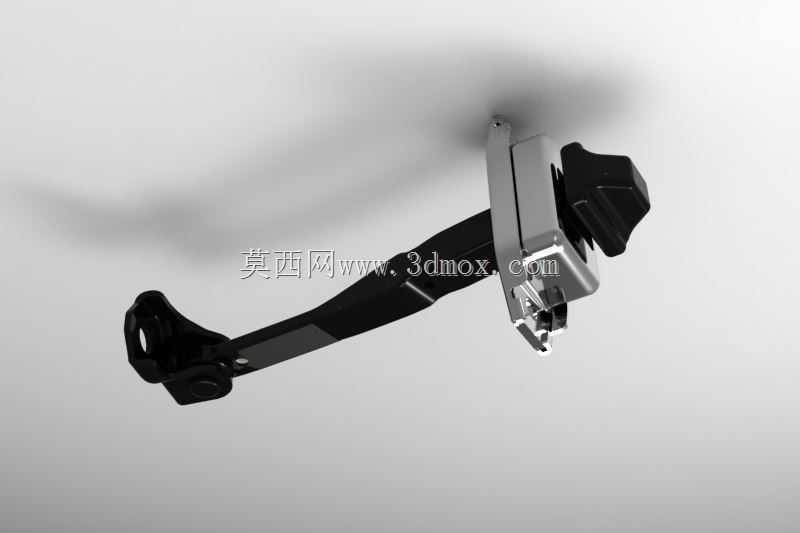

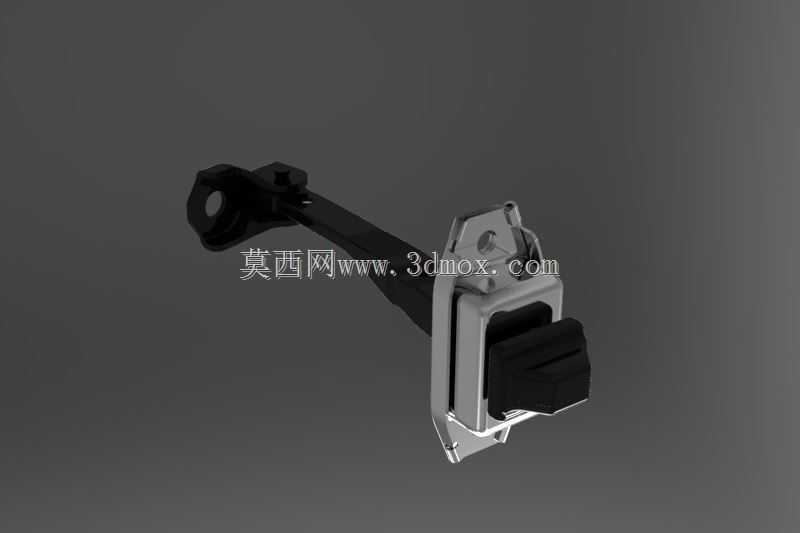

　　既要保证后排乘客上下车的空间充裕，也要避免车门开启角度过大碰到相邻车位的车辆或者路边障碍物，连杆的主体采用变截面的冲压钢结构，在靠近车门侧的安装端做了加厚的安装支座，支座上预留的安装孔位匹配车门内板的预装螺柱，安装时不需要额外做钣金打孔，直接卡入预装位后用固定螺母锁紧即可，装配公差控制在±0.2mm以内，避免装配间隙过大导致的行驶过程中连杆晃动异响。在靠近侧围的一端，连杆设计了带缓冲阻尼的连接头，连接头内部嵌入了耐磨的非金属衬套，衬套与侧围安装座的销轴配合，在车门开启到最大角度的位置，连杆上的限位凸台会与支座上的阻尼块接触，不会产生硬金属撞击的声响，同时能把车门保持在最大开启位置，不会因为路面坡度或者外力作用自动关门。

　　很多同类型的连杆设计容易忽略的一个细节是运动过程中的避让校核，这款连杆在做三维结构设计时，全程模拟了车门从全关到全开的所有运动位置，连杆的杆身做了针对性的弧度弯折，既保证了运动过程中不会和车门内板的玻璃升降器导轨、门锁拉线、线束护套产生干涉，也不会在车门关闭状态下和侧围内板的加强筋、隔音棉固定卡扣产生位置冲突，杆身的厚度经过CAE载荷仿真验证，在承受1000N的侧向冲击载荷时，杆身的最大变形量不超过1.5mm，不会出现永久变形或者断裂的风险，完全满足整车10年以上的使用耐久要求。从安装边界来看，这款连杆的整体安装空间占用非常紧凑，车门侧的安装支座距离车门内板的间隙预留了8mm的空间，足够布置防水膜与隔音减震垫，

　　不会因为连杆的存在导致防水膜贴合不严出现车门漏水的问题，侧围侧的安装座位置避开了侧围的线束走线通道，安装和后期维修更换时，只需要拆掉车门侧面的小检修盖板就能完成拆装，不需要大面积拆卸车门内饰板，售后维修的便利性也做了充分考虑。在实际的整车匹配场景中，这类连杆还需要和车门铰链的轴线做同轴度匹配，设计时连杆的两个安装点连线与铰链轴线的空间位置关系经过反复优化，保证车门在整个开启行程中，连杆的受力始终沿杆身轴向，不会出现额外的侧向弯矩，这样既能降低衬套的异常磨损，也能让车门的开启手感更加顺滑，不会出现某一段行程卡顿、某一段行程松垮的问题。杆身表面采用电泳加喷塑的防腐处理，能够适应车门内部潮湿、多灰尘的使用环境，即使长期接触雨水渗入的积水，也不会出现锈蚀卡滞的问题，连接部位的衬套采用自润滑材质，不需要定期加注润滑脂，减少了后期的维护成本。
