全向移动平台钣金框架传动机构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:493106

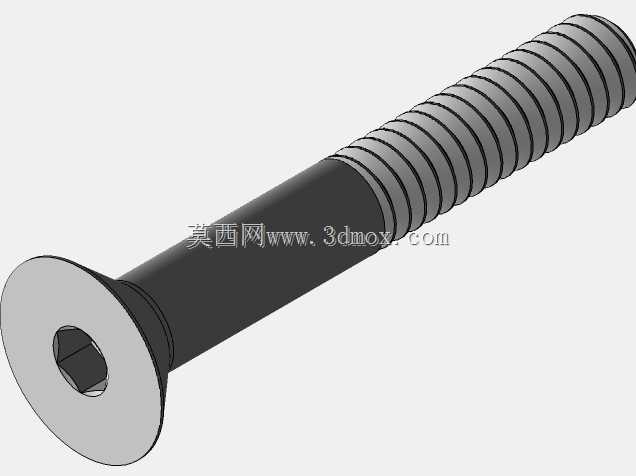

  • 全向移动平台钣金框架传动机构

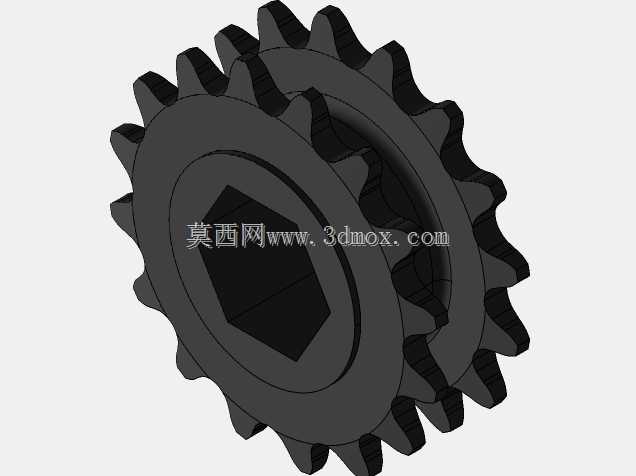

  • 全向移动平台钣金框架传动机构

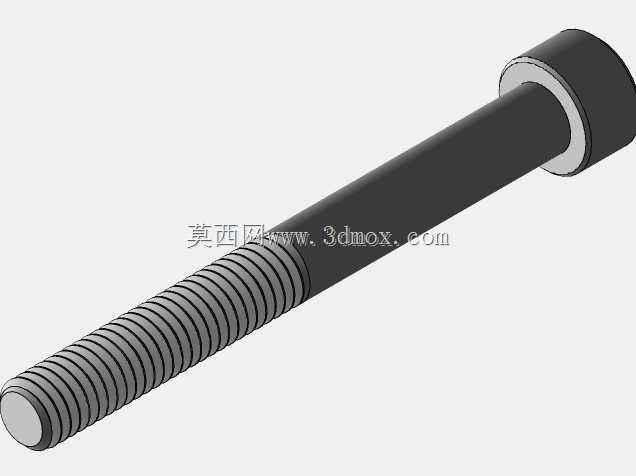

  • 全向移动平台钣金框架传动机构
  • 全向移动平台钣金框架传动机构
  • 全向移动平台钣金框架传动机构

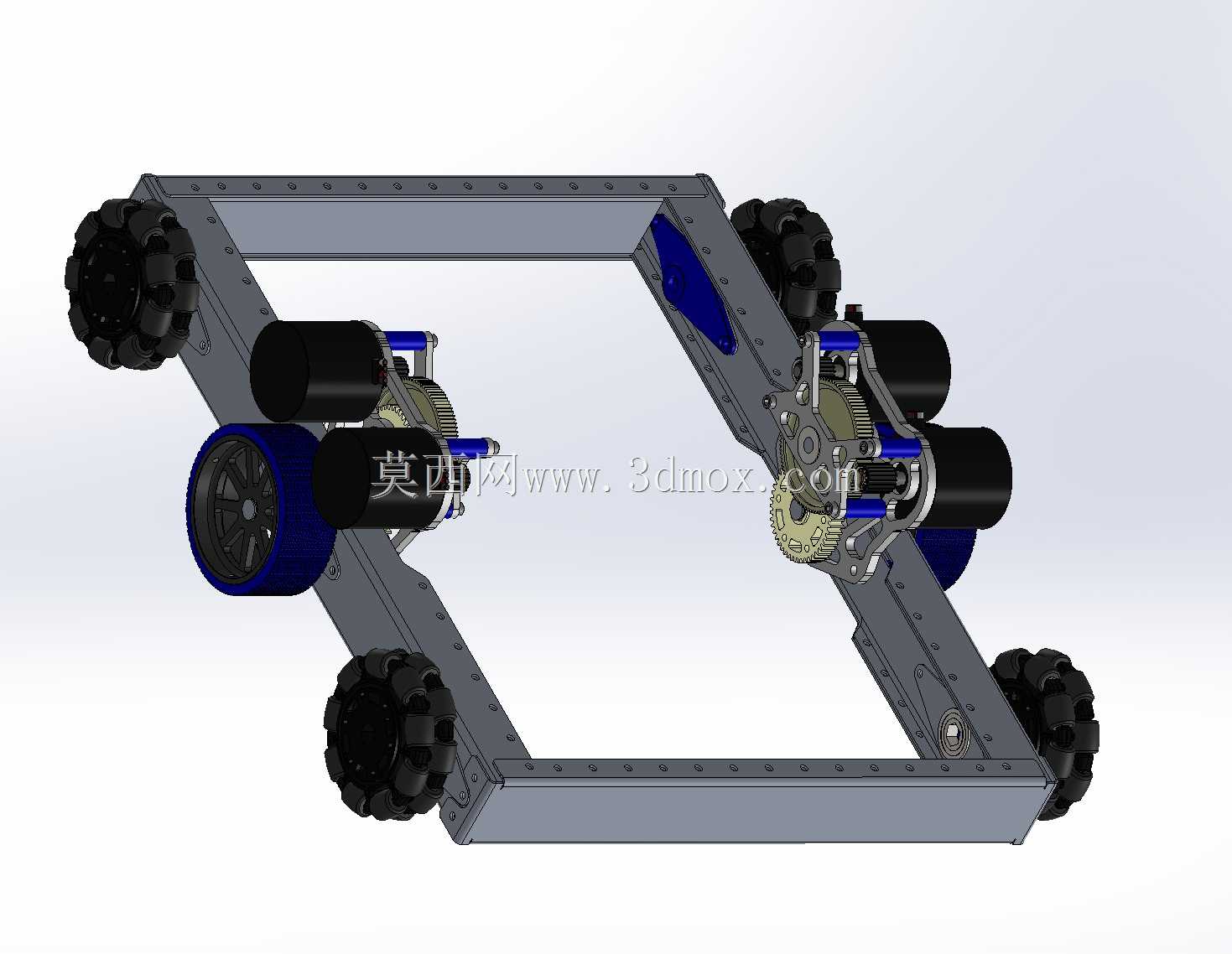

  这套传动机构采用钣金折弯拼焊作为主体承载框架,区别于传统型材搭建的底盘结构,钣金件一体化折弯的侧围既承担轮系安装基准的作用,也作为传动组件的防护壳体,省去额外加装护板的冗余结构,整体框架的形位公差靠折弯模具与焊接工装保证,批量加工时一致性远优于散件拼装结构。轮系选用麦克纳姆全向轮布局,四个角点的轮组各自匹配独立的驱动传动链路,单组轮系的动力从驱动元件输出后,经直齿轮组减速换向,直接传递至轮轴,省去同步带、链条等挠性传动件带来的张紧维护需求,传动间隙控制在更小范围内,适合需要频繁启停、精准对位的移动作业场景。

  从实际应用场景来看,这类结构常作为仓储物流分拣的潜伏式AGV承载底盘、小型巡检机器人的行走基体,或是教学实训平台的机械本体,由于全向轮的运动特性,搭载这套传动系统的移动平台可以在狭窄通道内完成横向平移、零半径回转、斜向行进等动作,不需要预留传统转向结构的转弯半径,对作业空间的利用率提升明显。设计阶段优先考虑了安装边界的适配性,框架内侧预留的空腔可以容纳驱动控制板、电池组、传感元件等电气组件,所有传动副的安装位都在钣金件上做了凸台定位,装配时不需要额外做配打、修配工序,工人按照定位销孔即可完成整机组装,大幅降低装配工时。

  传动链路的齿轮副采用悬臂式支撑结构,支撑轴承直接嵌入钣金侧围的压装孔位,轴承座与钣金框架为过盈压装配合,不需要额外的紧固件锁附,既减少零件数量,也避免多零件连接带来的累积误差。轮轴的伸出端做了轴肩定位,麦克纳姆轮的轮毂与轴端采用平键传递扭矩,轴端用锁紧挡圈限位,拆装轮组时只需要拆卸外侧挡圈即可完成维护,不需要拆解整个侧围结构。框架的上下端面做了外翻边设计,外翻边上预留的等距安装孔可以用来搭载上层功能模块,不管是加装辊筒输送台、机械臂安装座还是载货平台,都可以直接通过孔位锁附,不需要二次打孔加工。

  考虑到移动设备运行中的振动问题,钣金框架的拼接焊缝采用断续焊工艺,在保证连接强度的前提下减少焊接变形,焊后整体做去应力退火处理,避免长期运行中框架形变导致齿轮啮合间隙变化、轮组偏磨等问题。齿轮传动副的中心距在钣金设计时就做了公差补偿,预留0.1-0.2mm的啮合侧隙,既可以补偿加工与装配带来的误差,也能在低温环境下避免齿轮卡滞。驱动元件的安装位做了腰型孔设计,装配时可以微调驱动件的位置,保证齿轮啮合的接触斑点符合设计要求,调试完成后用锁紧螺母固定位置,防止运行中出现位移。

  整套机构的外形轮廓为规则矩形结构,所有外露部件都没有超出框架的外边界,在移动过程中即使发生剐蹭,最先接触的是钣金框架的侧围,不会直接损伤轮组与传动组件,框架的边角处做了圆弧折弯处理,避免尖锐边角划伤操作人员或是剐蹭周边设备。轮组的安装高度统一,框架底部距离地面的预留间隙经过测算,可以适应常规车间地面的3mm以内高度差,不会出现底盘剐蹭地面的情况,同时轮组的接地比压经过匹配,在环氧地坪、水泥地面等常见工业地面都可以稳定运行,不会出现打滑、压痕等问题。
