贴片式铝电解电容器三维结构设计

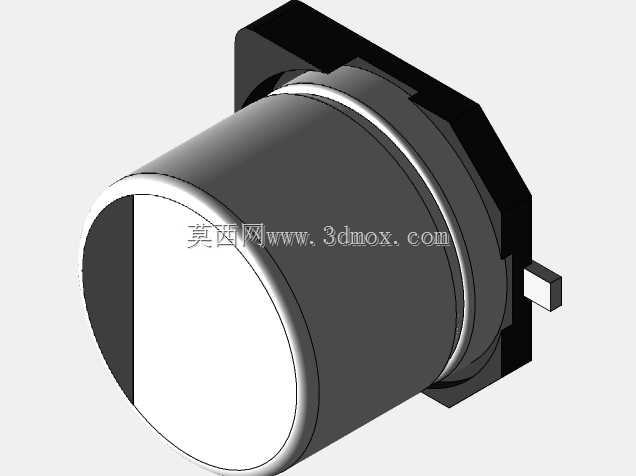

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片型电解电容的选型与装配空间校核，直接决定整板的可靠性与生产良率。这款ZA系列贴片电解电容的三维模型，完全还原了实物的结构特征，能直接导入PCB布局软件、结构装配环境中完成干涉校验，避免后期打样出现元件与外壳、相邻器件碰接的问题。

　　从实际应用场景来看，这类电容主要承担板级电源回路的滤波、储能、退耦作用，在开关电源输出端、MCU供电引脚旁、功率器件驱动回路中都有大量应用，相比直插电解电容，它采用表面贴装封装，能够适配SMT全自动回流焊生产流程，无需额外的波峰焊工序，能大幅提升整机组装的生产效率，同时减少直插件引脚带来的寄生电感，在高频开关回路中表现更稳定。

　　模型的结构设计完全贴合量产实物的特征：主体圆柱形的电容本体采用卷绕式电芯封装结构，外部包裹绝缘塑封外壳，顶部预留了防爆阀的结构空间——这部分在建模时做了精准还原，因为实际应用中电容过压、过温失效时，防爆阀会定向开裂泄压，避免本体爆裂影响周边器件，布局时需要在防爆阀上方预留足够的安全间隙，不能被结构件完全封死。本体底部连接的黑色耐高温绝缘底座，是贴片电解电容的核心安装定位结构，底座上伸出的两个焊端引脚，尺寸完全符合对应封装的焊盘设计规范，建模时严格匹配引脚的宽度、伸出长度、与本体的相对位置，导入PCB设计环境后可以直接对齐标准焊盘，不需要额外调整位置。底座侧边的定位凸台结构，也在模型中完整呈现，这个结构的作用是在SMT贴装时给吸嘴提供定位参考，同时过回流焊时能限制电容本体的偏移，避免出现立碑、偏移的焊接缺陷。

　　从安装边界尺寸来看，模型严格按照实物的外形公差做了还原：圆柱本体的直径、总高度、底座的安装边长、引脚的共面度都控制在量产允许的公差范围内，结构工程师在做整板堆叠设计时，可以直接用这个模型校核电容与周边器件的间隙——比如电容与相邻贴片电阻、芯片的间距，与上方屏蔽罩、外壳内壁的垂直间隙，都能通过三维装配直接测量，不需要再对照规格书手动核算尺寸，能大幅减少设计阶段的疏漏。很多新手工程师在布局时容易忽略电容本体的高度差，只看焊盘位置就放置器件，往往打样后才发现电容顶到外壳或者散热片，用精准的三维模型提前做装配校验，就能完全规避这类问题。

　　在设计思路上，这个模型没有做多余的简化，既保留了所有影响装配的关键结构，又控制了模型的面数，不会因为模型过于复杂导致装配文件卡顿：本体的圆柱面做了合理的曲面优化，底座的棱角、引脚的折角都做了符合实物的圆角处理，没有生硬的直角结构，和实际生产出来的元件外观完全一致。对于需要做整机热仿真的工程师来说，模型的本体表面积、底座与PCB的接触面积都和实物一致，导入热仿真软件后可以直接设置材料参数，模拟电容在不同负载下的温升情况，评估长时间工作下的寿命裕量。

　　另外，这类贴片电解电容在不同的应用场景下，对安装方向也有要求：在车载、高振动的设备中，电容的防爆阀方向需要避开周边的敏感器件，同时底座的受力方向要和振动方向匹配，避免长期振动导致引脚焊点开裂，这个模型清晰呈现了防爆阀、定位凸台的方位，工程师在布局时可以直接调整电容的放置角度，满足不同场景的安装可靠性要求。在做自动化产线的贴装程序编写时，这个三维模型也能用来模拟吸嘴取料、贴装的运动路径，提前排查吸嘴和周边器件的干涉问题，缩短产线调试的周期。
