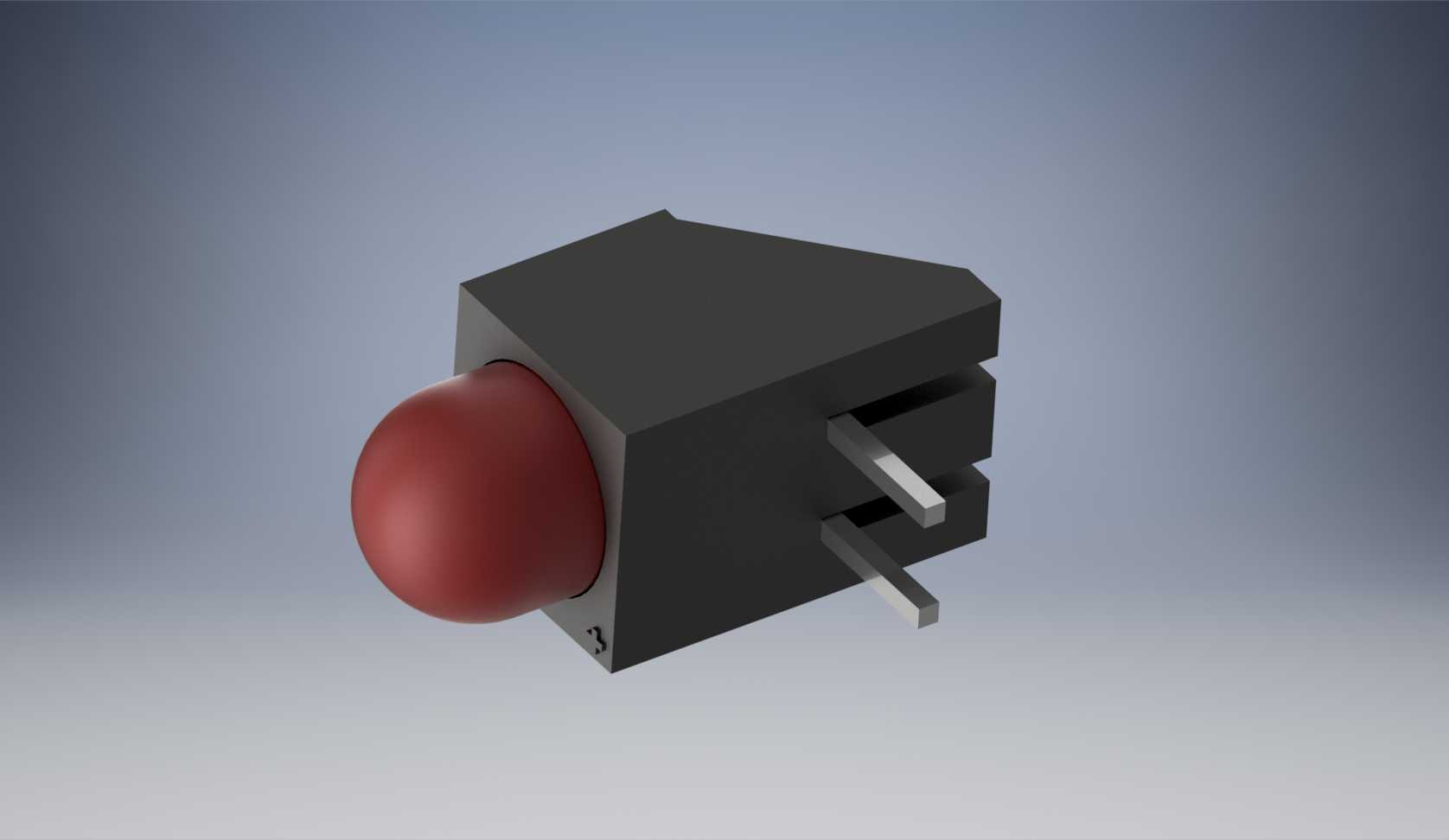

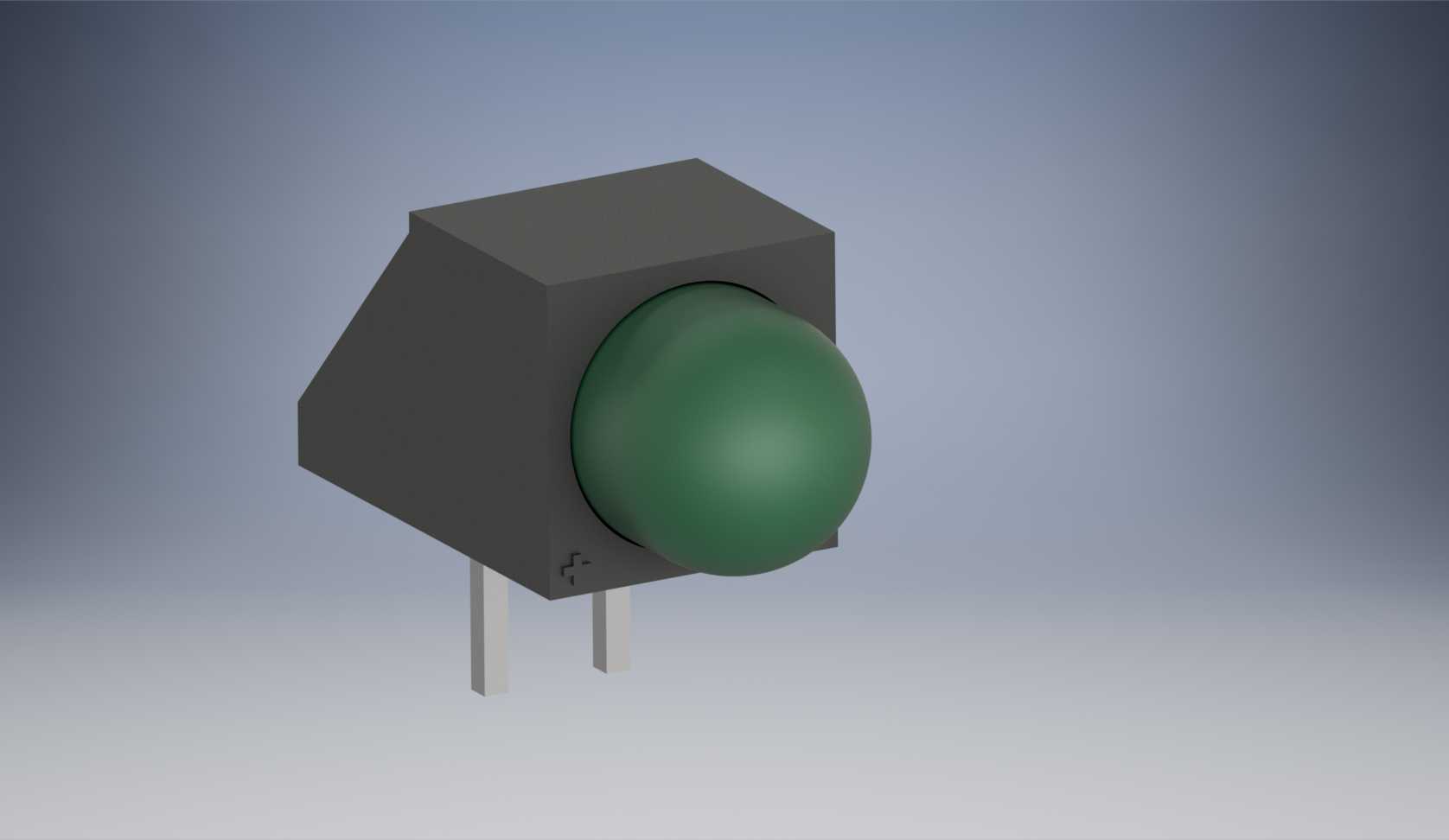

带红色灯珠侧插式发光指示元器件

　　在工业控制机柜、小型消费电子、车载电控模块的面板指示回路里，这类侧装式发光指示元件是很常见的选型对象，很多刚入行的结构工程师做面板布局时，容易只盯着发光面的外露尺寸，忽略引脚侧出带来的板后空间占用，最后打样回来才发现引脚和板上其他接插件干涉，不得不重新改PCB布局或者面板开孔位置。这个元件的设计逻辑很明确，采用斜切式黑色绝缘基座，把发光灯珠的轴线和引脚安装平面做成固定夹角，不需要额外做灯座折弯或者导光结构，直接插装在PCB边缘就能让发光面朝向设备外侧的观察方向，相比直插式LED要搭配导光柱、弯折引脚的方案，能省掉不少装配工序的人工成本，也避免了引脚弯折过程中出现的虚焊、灯珠角度偏移问题。从安装边界来看，基座的块状结构做了限位设计，

　　插装到位后基座的端面会贴住PCB板面，不需要额外做定位柱就能保证灯珠的伸出高度一致，两个平行的金属引脚间距符合常规板对板接插件的通用间距规格，焊盘设计可以直接套用标准2.54mm间距的封装库，不用单独开异形焊盘，对于批量生产的SMT或者波峰焊工艺都有不错的兼容性。实际选型应用的时候，要注意这个元件的发光面是半球形聚光结构，出光角度比平头LED要小，适合做电源状态、故障报警这类需要远距离清晰识别的指示点位，如果是需要大范围柔光指示的场景，还要在面板外侧搭配磨砂导光帽，不然直视灯珠会有明显的眩光感。基座的绝缘材质选用的是耐温黑色工程塑料，过波峰焊的时候不会出现基座变形、引脚移位的问题，

　　日常工作环境下的绝缘强度也能满足低压电控回路的安全要求，不会因为相邻引脚爬电距离不够出现短路隐患。很多做小型手持设备的结构设计师会偏爱这类侧插指示元件，因为手持设备的内部空间非常紧凑，直插LED会占用PCB上方的垂直空间，挤压电池或者主控芯片的布局位置，侧插结构把元件的主要体积转移到PCB的侧边，刚好可以利用外壳和PCB之间的侧边缝隙容纳基座，不用刻意加厚设备外壳来预留灯珠的安装空间。做三维建模的时候，要特别注意引脚的伸出长度和基座的斜切角度，很多网上下载的同类模型把斜切角度做的有偏差，导入装配体之后会发现灯珠的照射方向偏上或者偏下，实际装配后发光点不在面板开孔的中心位置，从外面看会出现亮斑偏位、漏光的问题。

　　另外基座底部的小标识凸点也要还原出来，这个凸点是用来区分引脚正负极的，生产线上的操作工不用看丝印就能快速识别插接方向，能减少反向插装的不良率，建模的时候如果漏掉这个特征，做装配工艺仿真的时候就没法模拟防呆设计的实际效果，容易出现工艺端的评估疏漏。在不同的应用场景里，这个元件的安装固定方式也有区别，在固定的工业控制柜里，直接靠焊盘焊接就能满足固定强度要求，但是在有振动的车载或者工程机械设备上，最好在基座和面板之间加一层薄的双面胶缓冲，不然长期振动下引脚的焊接位置容易出现疲劳断裂，很多售后反馈的指示灯不亮问题，追根溯源都是安装时没做减振处理，只靠焊盘受力导致的。从结构可靠性来看，半球形灯珠和基座的结合处做了密封灌胶处理，日常使用中能阻挡少量的灰尘和潮气侵入，在普通室内设备上不用额外做防水结构就能满足IP40左右的防护等级，如果要用在户外或者高湿环境，还要在面板开孔位置加防水密封圈，不能单靠元件本身的密封来满足防护要求。
