多通路集成式流体管路连接接头结构

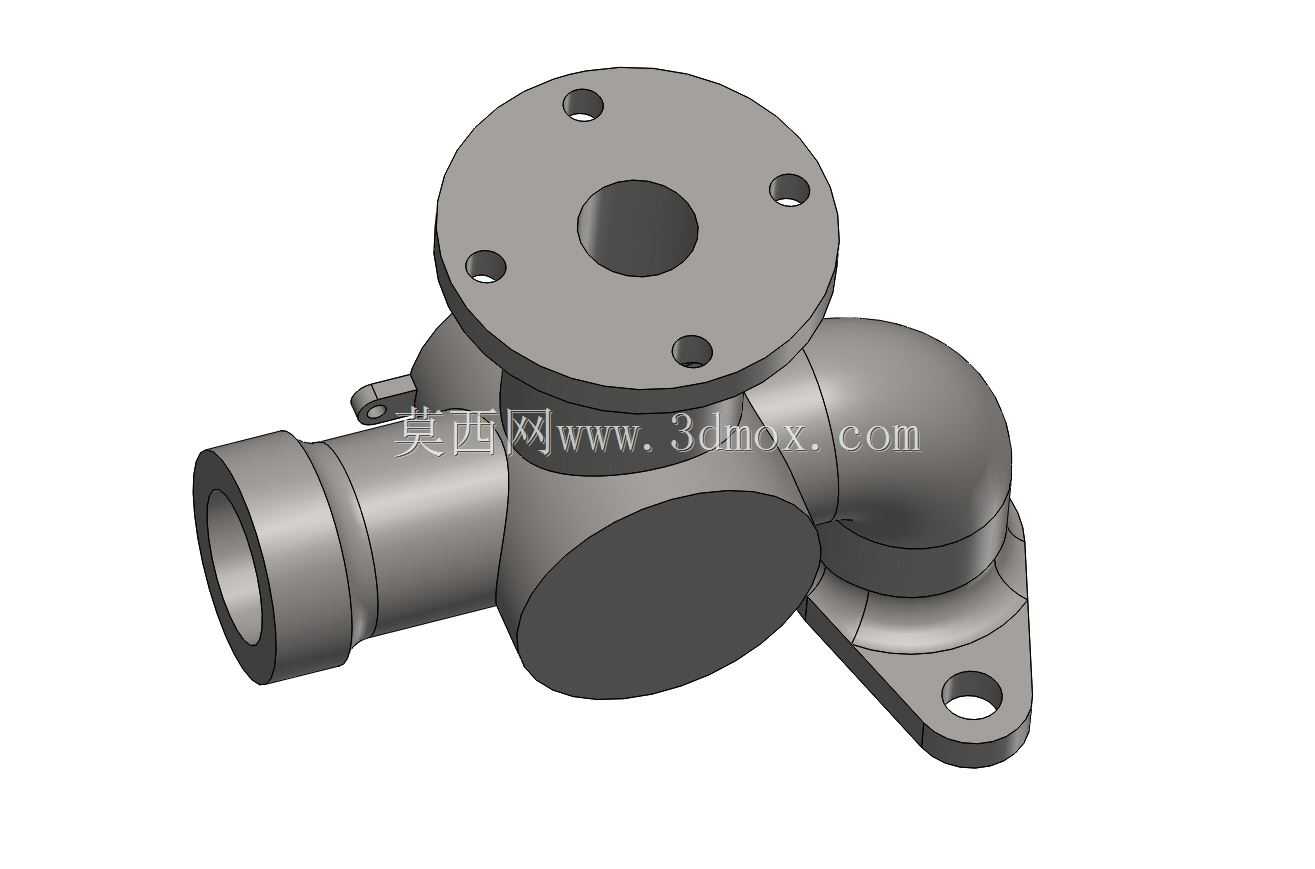

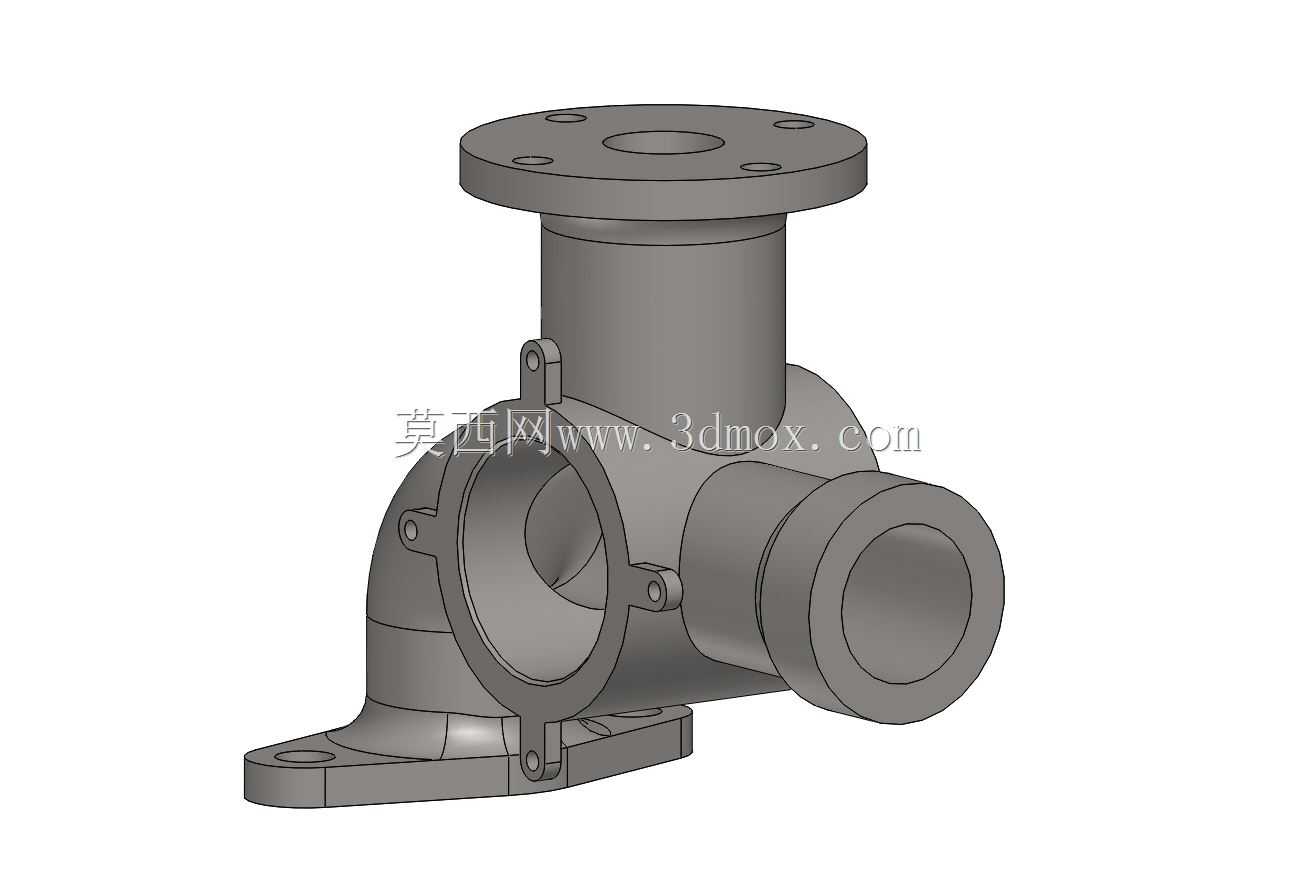

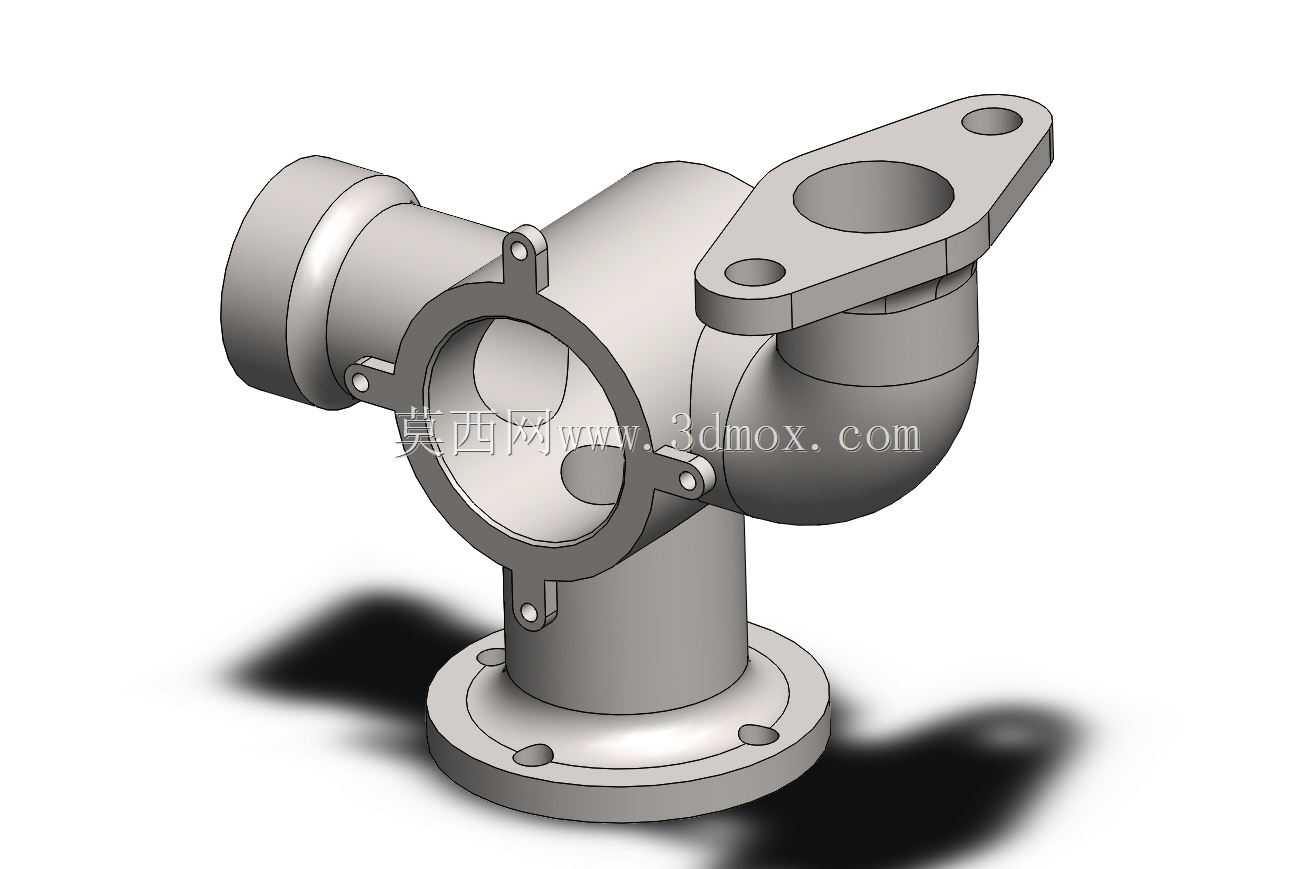

　　在流体输送管路系统的布设场景里，多通路管接头是承担管路分流、转向、对接功能的核心基础零件，常见于工业液压站管路排布、化工流体输送管线、民用给排水支路改造、小型换热设备管路接驳等场景，替代多个单弯头、三通件拼接的布设方案，减少管路对接的密封点位，降低长期运行过程中介质泄漏的风险。这款多通路集成接头采用一体化铸造成型后做机加工精加工的工艺路线，主体结构整合了三个不同方向的管路接口，其中两个接口轴线呈90度垂直布设，第三个接口沿垂直于两垂直接口所在平面的方向延伸，可同时实现三路不同走向管路的汇通与转向，无需额外加装转接件。从结构设计逻辑来看，接头的三个连接端均设置了带安装孔的法兰盘结构，法兰盘端面预留了密封垫片的安装贴合面，

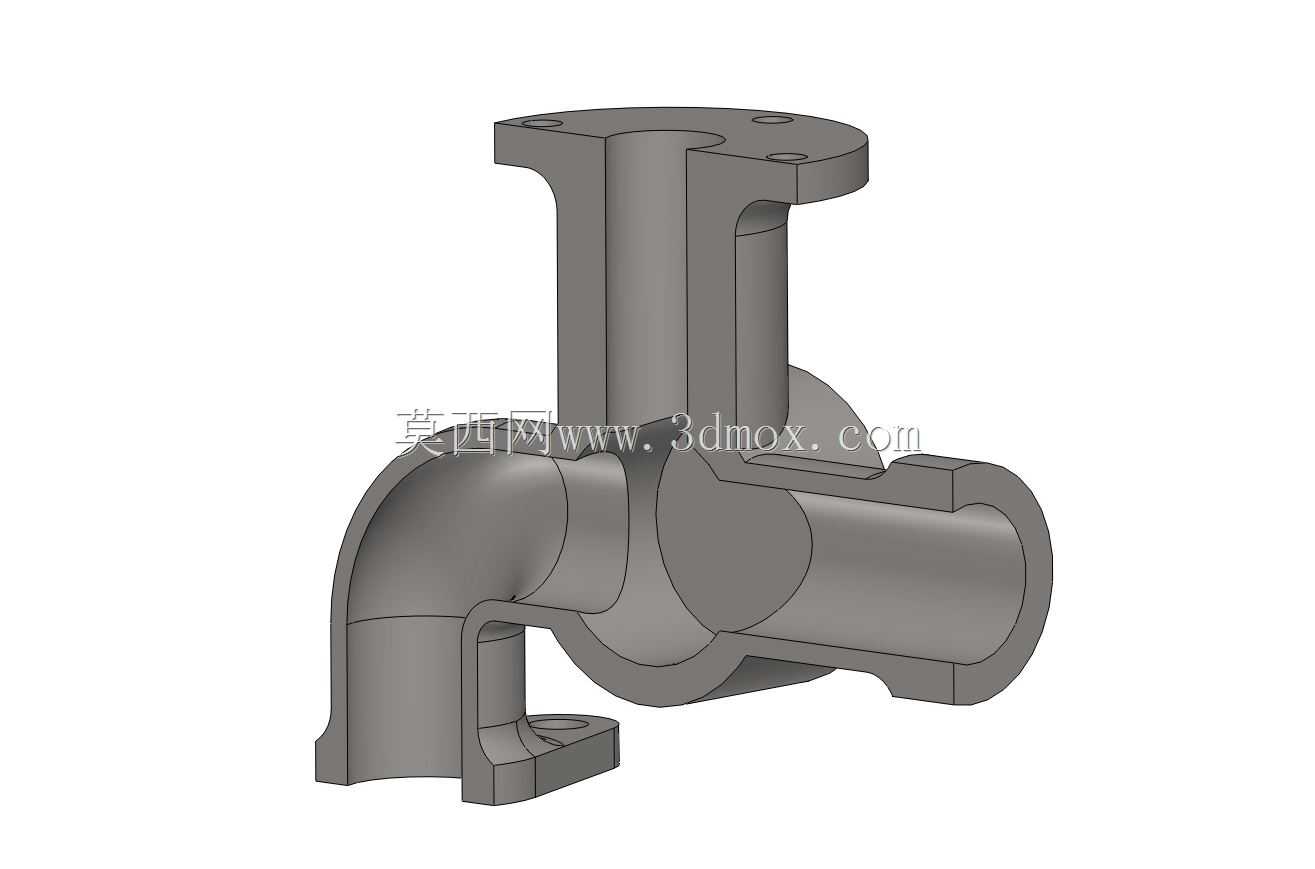

　　安装时通过螺栓穿过法兰孔完成与对接管路法兰的锁紧，相比螺纹连接的接头，法兰式连接的承压能力更强，适用于中高压流体输送的工况，同时后期管路拆卸维护时无需转动整段管路，拆装作业的操作空间要求更低。接头的内腔流道做了圆弧过渡处理，没有直角转折的突兀结构，流体在腔体内转向、分流时的局部阻力损失更小，能有效降低管路系统的输送能耗，同时避免流道直角位置长期受介质冲刷出现的局部磨损问题，延长接头的使用寿命。接头的安装边界需要结合布设场景提前核算，三个法兰端的安装孔位均采用对称布设方式，安装时可根据管路走向调整法兰的周向安装角度，适配不同的现场管路排布偏差；接头主体的壁厚根据不同位置的受力情况做了差异化设计，法兰与主体衔接的位置做了加厚的圆角过渡，

　　避免应力集中导致的受力开裂，流道直段位置的壁厚满足对应压力等级的强度要求，同时尽可能控制整体重量，降低管路系统的整体负载。在实际选型应用中，这类集成式多通路接头尤其适合管路布设空间紧凑的场景，比如小型液压设备的阀组周边管路连接、设备内部的冷却水管路排布，相比多个标准管件拼接的方案，集成式结构的整体占用空间更小，安装时的紧固作业点位更少，能有效缩短现场管路安装的作业周期。接头的外表面没有多余的凸起结构，所有棱边均做了倒角处理，避免安装作业过程中划伤施工人员，同时外表面的平整结构也便于后期做防腐、防锈的表面处理，适配不同腐蚀等级的输送介质工况。设计过程中需要重点校核三个接口同时承压时的主体结构强度，尤其是三个流道交汇的腔体核心位置，

　　通过有限元分析模拟不同压力工况下的应力分布，调整局部壁厚尺寸，确保在额定工作压力下结构变形量在密封允许的范围内，避免因腔体变形导致法兰密封面出现间隙引发介质泄漏。另外法兰端的密封面平面度需要满足密封要求，机加工过程中要保证密封面的粗糙度参数达标，确保配合密封垫片后能实现可靠的静密封，适配橡胶垫片、金属缠绕垫片等多种常用密封件的使用要求。
