90度弯式法兰连接管道接头结构设计

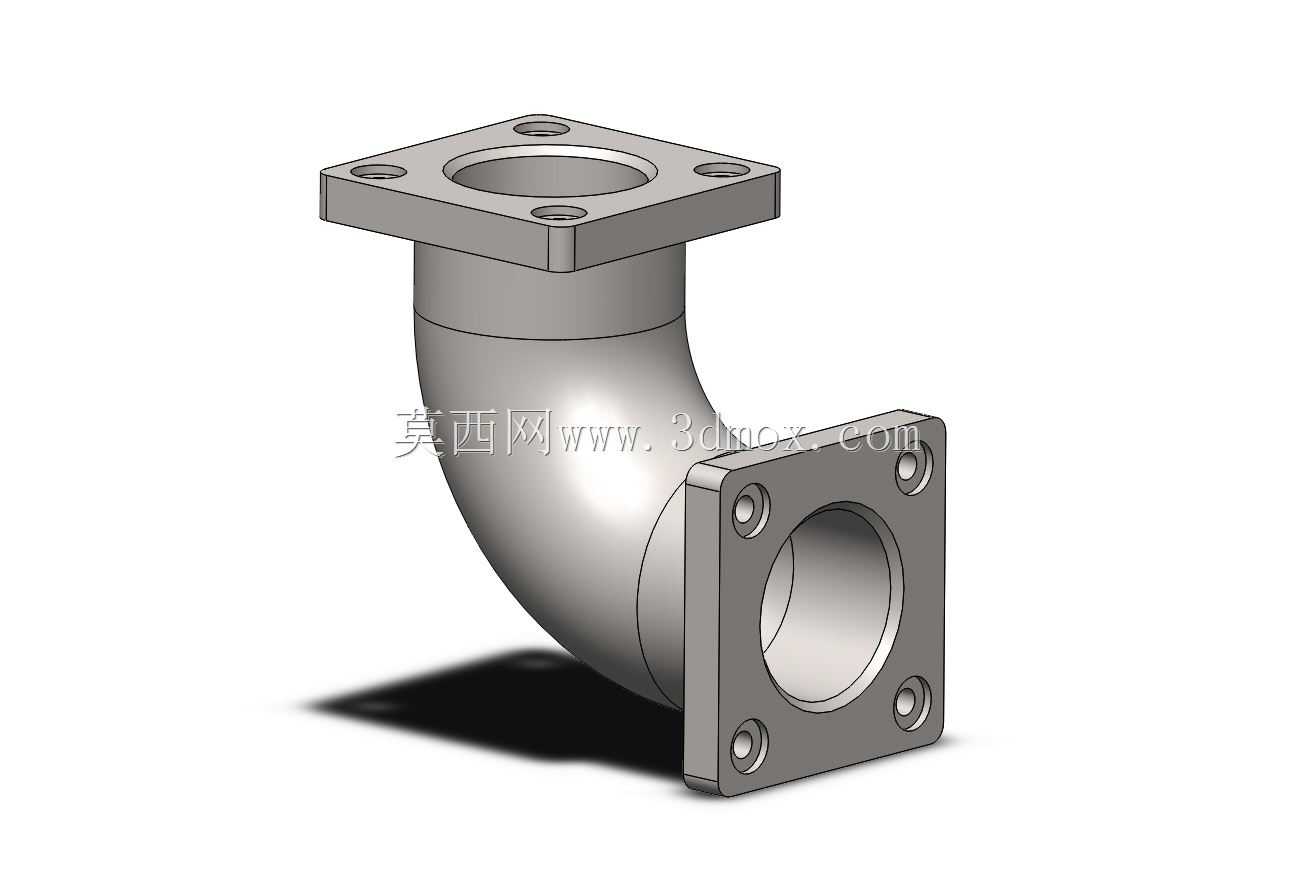

　　在液压泵站、工业流体输送管路、气动控制系统、中小型工艺设备的管线布设场景里，经常会遇到管路需要垂直转向同时要保证连接刚性、密封可靠性的需求，这种两端带方形安装法兰的90度弯管接头，就是针对这类场景设计的刚性管路连接件。不同于螺纹连接的弯头需要额外做管螺纹密封、承受径向载荷能力弱的问题，这种法兰式弯接头可以通过四个螺栓孔实现两端管路的刚性对接，安装时配合对应规格的密封垫片，就能在中低压流体输送场景下长期稳定工作，不会因为管路振动出现连接松动、密封失效的问题。

　　从实际使用的工况来看，这类接头常被用在设备内部的固定管路走向调整环节，比如空压机的排气端转向连接、液压站阀组到执行元件的管路过渡、水处理设备的管路直角转向位置，因为两端都是平面法兰安装面，不需要在安装时旋转管件来对准螺纹，只需要将两端法兰分别和对接法兰的螺栓孔对齐，穿入紧固螺栓按对角顺序拧紧即可，安装容错率比螺纹式弯头高很多，后期维护拆卸也更方便，不会因为螺纹锈蚀出现拆不下来的情况。

　　设计这类弯接头的时候，首先要确定的是两端法兰的安装边界尺寸，方形法兰的四个安装孔中心距需要和对接的管路法兰完全匹配，法兰的厚度要根据管路的工作压力做强度校核，避免螺栓拧紧时法兰出现变形导致密封面泄漏。弯头部分的曲率半径不能太小，否则流体经过的时候会产生过大的局部阻力，造成不必要的压力损失，尤其是输送带有少量杂质的流体时，过小的转弯半径还容易造成杂质在弯角位置淤积，长期使用会堵塞管路；但曲率半径也不能过大，不然会占用过多的设备内部安装空间，不符合紧凑布设的需求，一般取通径的1.2-1.5倍作为弯管的中心曲率半径，就能兼顾流阻和安装空间的要求。

　　接头的流道内壁要做平滑过渡处理，两端法兰和弯管段的衔接位置不能有台阶或者锐角，不然流体经过的时候会产生紊流，不仅会增加压力损失，长期带压工作还会在台阶位置产生冲蚀，缩短接头的使用寿命。法兰上的密封面要加工出合适的粗糙度，一般取Ra1.6-Ra3.2就能满足非金属密封垫片的密封要求，不需要过高的加工精度造成不必要的成本上升，四个安装孔的位置度公差要控制在0.1mm以内，避免安装的时候出现螺栓穿不进去、法兰对接错位的问题。

　　从安装边界来看，这类弯接头安装完成后，两个法兰面分别朝向互相垂直的两个方向，安装时需要预留出螺栓拧紧的操作空间，尤其是靠近弯管外侧的两个螺栓位置，要保证扳手有足够的转动空间，不能和周边的其他管路、设备结构件产生干涉。弯管段的外壁和周边结构的最小间隙要保留至少5mm以上，避免设备运行时的振动造成接头和周边部件碰撞磨损。如果是用在有腐蚀介质的场景，还可以根据输送介质的特性选择对应的材质，比如普通输水、气动场景用普通碳钢做表面防锈处理即可，输送弱腐蚀介质可以选用304不锈钢材质，有更高强度要求的场景可以选用铸钢件做整体加工，保证弯管段和法兰部分的连接强度，不会在管路压力波动的时候出现焊缝开裂的问题。

　　在建模设计的时候，要先确定管路的公称通径，根据通径匹配对应的法兰尺寸、安装孔规格，再绘制弯管的中心轨迹，扫描出整体的实体结构，之后在两端法兰上阵列生成安装孔，最后对所有的锐边做倒钝处理，避免安装的时候划伤操作人员。还要注意弯管部分的壁厚要均匀，不能出现局部壁厚过薄的问题，不然承压的时候会在薄壁位置出现破裂风险，整体铸造的接头还要做壁厚均匀性检查，避免铸造的时候出现缩孔、砂眼等缺陷影响密封性能。
