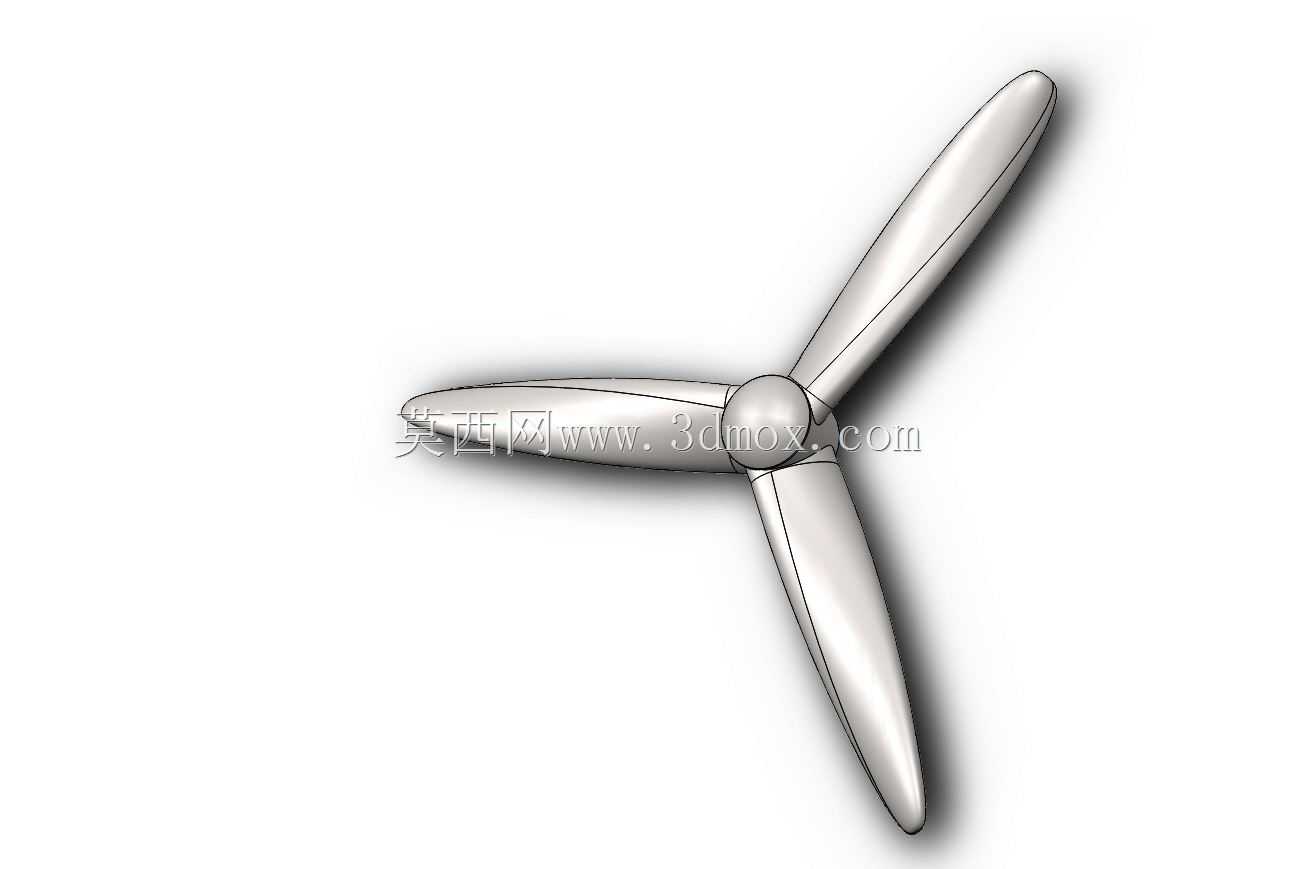

三叶片风力机风轮结构三维设计

　　这套三叶片风轮结构，是水平轴风力捕获风能的核心执行部件，日常在分布式离网风电系统、小型风光互补供电站点、户外教学演示风动装置里都能见到这类结构的身影，它的核心作用是把流动空气的动能通过叶片翼型的升阻效应转化为旋转轴的机械能，为后续的发电、提水或者驱动其他负载提供初始动力输入。

　　从功能特性上看，三叶片的布局相比两叶或者多叶结构，在运行平稳性和风能捕获效率之间做了很务实的平衡：叶片数量过少会导致转动时的动平衡波动大，对主轴轴承的交变冲击载荷强，长期运行容易加速连接部位的疲劳磨损；叶片数量过多则会增加自身转动惯量，提升低风速下的启动风速阈值，同时增加不必要的结构重量。这套结构的叶片采用了成熟的高升阻比翼型截面，从叶根到叶尖做了连续的扭角渐变设计——叶根位置的安装角更大，适配靠近轮毂位置较低的线速度，避免气流在叶根区域过早发生失速；叶尖位置的安装角逐步收小，匹配叶尖更高的圆周线速度，让整个叶片展向的攻角都维持在合理区间，尽可能让不同半径位置的翼型都能输出稳定的气动转矩。

　　设计过程中首先要明确安装边界的约束：轮毂中心的连接轴径需要匹配后端增速箱或者发电机的输入轴尺寸，叶片的回转直径要结合应用场景的安装空间确定，比如用于户用分布式供电的小型风轮，回转直径通常控制在2-5米区间，避免叶片扫掠范围触及周边的建筑或者树木；叶片与轮毂的连接采用预埋螺栓的铰接结构，方便后期单独更换受损叶片，不需要整体拆卸整个风轮组件。叶根位置做了局部加厚处理，因为转动过程中叶根承受的挥舞弯矩、摆振扭矩都是整个叶片上最大的，加厚的结构可以提升截面的抗弯抗扭模量，降低长期交变载荷下的断裂风险。

　　外形设计上，叶片的前缘做了圆滑过渡处理，减少来流冲击的气动噪声，后缘则保持相对锐利的形态，减少翼型尾部的涡流损失。整个风轮的静平衡校准是设计里不能忽略的环节，三个叶片的重量偏差、质心位置偏差都控制在极小的范围内，避免转动时因为质量不均产生额外的离心振动，传递到塔架部位引发共振问题。另外叶片的表面光滑度要求也比较高，建模时就做了连续的曲面曲率检查，避免出现局部的曲面凹陷或者凸起，不然实际运行时这些位置会产生局部湍流，既降低风能利用效率，也会增加额外的气动噪声。

　　在实际选型适配的时候，还要结合应用场景的年平均风速调整叶片的弦长分布：常年平均风速较低的区域，会适当加大叶片的弦长，提升低风速下的启动性能；常年风速较高的区域，则适当收窄弦长，降低风轮在强风下的极限载荷，避免过载损坏后端的传动或者发电部件。轮毂部分采用了流线型的整流罩设计，既可以降低轮毂位置的空气阻力，也能保护内部的连接螺栓、轴承组件不受雨水、沙尘的直接侵蚀，提升户外长期运行的可靠性。
