苏标方形油路块式管接接头结构

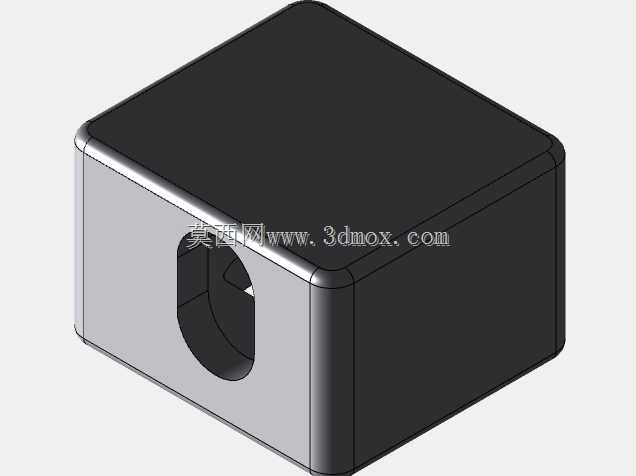

　　在液压站集成阀组、小型气动控制回路的现场装配场景里，这类带侧部通油孔的方块式接头，是解决管路直角转向、阀组侧出接口转接的常用零件，很多做小型液压动力单元的工程师在布管时，都会优先选用这类符合独联体区域管路标准的接头件，适配出口俄语区的工业设备配套需求。从实际使用场景来看，这类接头主要用在阀组安装空间局促、无法直接安装外螺纹管接头的位置，方块本体可以直接贴合在阀块的安装平面上，侧部的通孔直接对接阀块内部的油道，不需要额外加装直角弯头，能减少管路的泄漏点，同时压缩整体安装空间，在小型液压站、机床润滑回路、气动逻辑控制岛的装配中应用十分广泛。从功能特性上看，该接头采用方块式本体设计，所有外露棱边都做了R角倒钝处理，

　　既避免装配时划伤操作人员的手部，也能减少应力集中，在长期承受油压脉冲的工况下，不会因为棱边应力集中出现本体开裂的问题。侧部的内孔做了高精度的铰削加工，孔口位置加工了密封槽，可以直接安装O型圈实现端面密封，相比传统的螺纹密封形式，端面密封的耐压能力更强，在16MPa的工作压力下也不会出现渗漏，同时反复拆装也不会损伤密封面，维护成本更低。设计思路上，这款接头没有采用常规的外六角结构，而是选用整体方块构型，一方面是方块的平面可以更好地贴合阀块安装面，保证密封面的平行度，不需要额外加工安装止口，降低阀块的加工成本；另一方面方块结构可以直接用平口钳装夹加工，一次装夹就能完成五个面的粗精加工，生产效率比六角结构更高，适合批量生产。

　　本体的厚度方向做了等强度设计，通油孔周围的壁厚经过核算，在额定工作压力下的安全系数达到4倍以上，即使出现瞬时压力冲击，也不会出现本体爆裂的问题。外形尺寸与安装边界方面，这款接头的本体为正方块构型，长宽尺寸一致，厚度方向略小于边长，安装时只需要在阀块对应位置加工一个和侧孔同轴的螺纹底孔，用内六角螺钉从接头的顶部通孔穿入锁紧即可，不需要预留扳手的转动空间，相邻两个接头的安装中心距可以压缩到比六角接头小30%左右，特别适合集成度高的小型阀组布局。侧部通油孔的轴线和本体安装面保持垂直，孔的深度刚好贯穿本体侧壁，不会和顶部的螺钉安装孔连通，避免出现油液从螺钉孔泄漏的问题。顶部的螺钉安装孔做了沉头设计，锁紧螺钉的头部完全沉入本体内部，

　　不会突出顶面，不会和周边安装的其他阀件产生干涉。在实际选型装配时，需要注意接头的通油孔直径要和管路的通径匹配，避免通流面积不足造成油液节流发热，同时安装时要保证O型圈完全落入密封槽内，锁紧螺钉的扭矩要符合规范，避免扭矩过大压坏O型圈或者造成本体变形。这类接头在出口俄语区的工程机械、农业机械液压系统中应用十分普遍，相比普通的直角管接头，它的集成度更高，密封可靠性更好，在空间受限的阀组布局中能有效降低整体装配难度，减少管路接头的数量，提升整个液压系统的可靠性。建模过程中，需要重点关注棱边倒圆角的尺寸一致性，密封槽的尺寸公差要符合对应标准的要求，通油孔的内壁粗糙度要达到Ra1.6以下，减少油液流动的阻力，同时避免内壁的加工划痕造成O型圈磨损。螺钉安装孔的位置度要控制在0.1mm以内，保证安装时螺钉能顺利穿入阀块的螺纹孔，不会出现别劲的问题。
