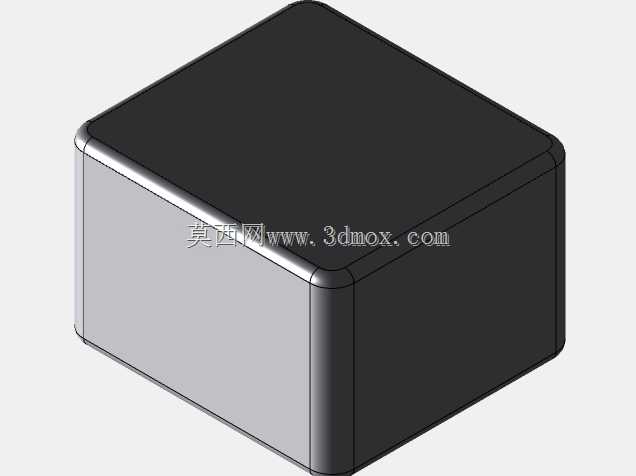

符合GOST标准的圆角方形管路接头结构

　　在工业管路系统的布设场景中，这类符合GOST 20527-82标准的方形圆角接头，常被应用在紧凑型液压、气动管路的直角转向或者终端连接工位，尤其适配设备内部安装空间局促、管路排布需要规整贴合设备内壁的场景，相比常规圆形接头，其方形的主体结构能够更好地贴合设备安装基面，减少安装后占用的冗余空间，同时圆角过渡的设计能够避免尖锐棱边对操作人员造成划伤，也能降低安装过程中棱边磕碰其他管路或者线缆造成的损伤。从实际使用的功能来看，这类接头主要承担管路之间的刚性连接作用，能够保证管路连接后的密封性能，同时方形的外轮廓方便使用扳手等工具进行夹持拧紧，相比圆形接头在狭小空间内操作时，不容易出现打滑的问题，安装施力的力矩传递更稳定，

　　能够有效保证连接后的预紧力符合管路系统的压力要求，避免出现介质渗漏的情况。在设计思路上，这款接头的主体采用等壁厚的方形腔体结构，所有外棱边都做了等半径的圆角过渡处理，一方面是为了降低结构应力集中系数，在管路承受内部介质压力冲击的时候，圆角位置不会出现应力突变导致的结构开裂，提升接头的耐压疲劳寿命；另一方面，圆角的设计也适配了很多工业设备内部的安全防护要求，避免外露的尖锐棱边带来的安全隐患。接头的连接端采用标准的管路适配接口，能够和同标准的管路、阀件直接匹配安装，不需要额外做转接处理，减少了管路系统的连接节点，也就降低了潜在的渗漏风险。从安装边界的角度来说，这款接头的方形主体边长尺寸经过标准化设计，

　　安装时需要预留的扳手操作空间比同通径的圆形六角接头更小，相邻两个接头的安装中心距可以压缩得更紧凑，对于多管路并排布设的集成阀组、设备内部管路排布来说，能够有效提升空间利用率，让整体管路布局更规整。在外形细节上，接头的顶面和侧面都做了平面度处理，安装时可以直接贴靠在设备的安装板或者阀块表面，不需要额外加装调整垫片，配合密封件就能实现端面的密封，安装后的定位精度更高，不会出现安装后接头歪斜导致管路别劲的问题。实际选型使用的时候，需要注意接头的通径和连接管路的通径保持一致，避免通径突变造成的介质流阻增大，同时安装时的拧紧力矩要符合对应材质的力矩要求，避免过度拧紧导致接头主体变形，影响密封性能。这类接头在机床设备的润滑管路、

　　小型气动设备的气路连接、工业自动化设备的控制管路中都有广泛应用，其规整的外形也方便在设备外部做防护盖板的布设，不会因为接头外形不规则导致防护盖板无法贴合安装。从结构建模的角度来说，这款接头的建模逻辑是先建立方形的基础实体，对所有外棱边做统一半径的倒圆角处理，再加工内部的流通通道和两端的连接结构，建模过程中需要注意圆角半径和壁厚的比例关系，避免圆角位置的壁厚过薄导致强度不足，同时要保证连接接口的同轴度符合标准要求，避免安装后出现管路错位的问题。在实际工况中，这类接头能够承受常规工业管路的工作压力，适配矿物油、压缩空气、水等多种常规工业介质，其方形的结构也方便做防转设计，在安装板上加工对应的方形定位槽，就可以避免接头在拧紧或者管路震动的时候出现跟转的问题，提升连接的可靠性，减少设备运行过程中因为接头松动导致的管路故障。
