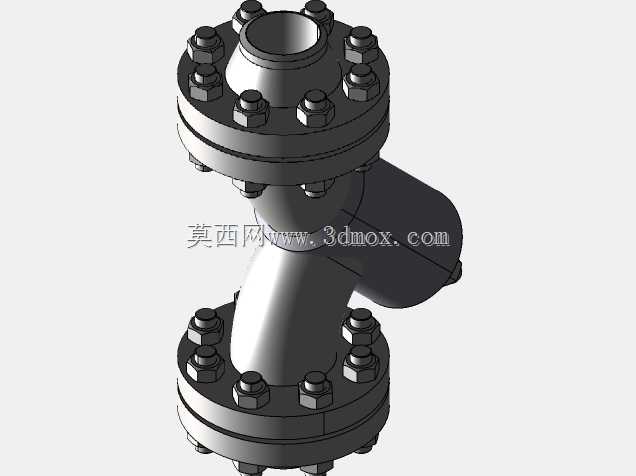

Y型法兰连接式管道过滤器结构设计

　　在石化、市政供水、暖通循环、化工流体输送等管路系统中，介质内携带的焊渣、氧化皮、砂石、杂质颗粒如果进入下游设备，很容易造成阀门密封面划伤、泵体叶轮磨损、换热管堵塞、仪表测量管路卡堵等故障，直接影响整套管路系统的运行稳定性，Y型过滤器就是管路系统中最常用的 inline 式杂质拦截部件，这款Y型法兰连接过滤器的结构设计，完全围绕管路安装场景的实际需求展开。从结构布局来看，整体采用Y型斜置滤腔设计，和直通式过滤器相比，介质在流经滤腔时的流阻更小，不会出现直通结构下杂质直接冲击滤网易破损的问题，斜置的滤筒可以在不拆卸主管道连接的情况下，拧下滤腔端盖就完成滤网的清理或更换，日常维护的操作空间要求更低，适合安装在管廊、

　　设备夹层这类操作空间有限的场景。上下两端的法兰连接结构，采用等径法兰设计，法兰端面的螺栓孔分布完全匹配对应公称压力的管路法兰标准，安装时不需要额外配置变径接头，直接和同通径的管路法兰对接，通过螺栓紧固、密封垫片压紧就能完成密封，连接可靠性高，适合中高压管路的使用场景。滤腔部分和主阀体采用螺栓紧固的法兰压盖结构，压盖和阀体之间配置密封垫片，保证带压运行时不会出现介质外漏，压盖上的螺栓沿圆周均匀分布，紧固时受力均匀，不会出现偏压导致的密封失效问题。从设计思路上，这款过滤器的流道做了圆弧过渡处理，避免直角流道造成的介质紊流，减少流阻损失，同时让杂质能够顺着介质流向沉积到斜置滤腔的底部，不会在主流通通道内堆积造成通流面积下降。

　　滤筒的支撑结构做了加强设计，避免高流速介质冲击下滤筒出现变形破损，滤筒的过滤精度可以根据实际介质工况更换不同目数的滤网，适配清水、油品、化工介质、蒸汽等不同介质的过滤需求。安装边界方面，这款过滤器的进出口法兰同轴，安装时只需要保证两端管路的法兰端面平行、同轴度偏差在允许范围内，就可以顺利对接，不需要额外调整管路走向；滤腔的斜向角度经过优化，既保证了足够的滤渣容纳空间，又不会让整体外形尺寸过大，占用过多的管路安装空间，滤腔端盖的拆卸方向预留了足够的操作空间，日常维护时不需要拆除周边的管路或设备就可以完成滤网清理。实际应用中，这类Y型过滤器通常安装在泵入口、调节阀上游、流量计前端、换热设备入口等关键位置，

　　作为管路系统的第一道杂质防护部件，拦截介质中的固体颗粒杂质，保护下游精密设备和关键部件不受磨损或堵塞。和T型过滤器相比，Y型结构的安装长度更短，重量更轻，适合在小管径、中低压管路中使用，同时斜置滤腔的结构让流体的压力损失更小，对于对管路压损有严格要求的循环水系统、供油系统来说，这种结构的适配性更强。在结构细节上，阀体的壁厚经过强度校核，能够承受对应公称压力下的介质压力，不会出现阀体变形或开裂的问题；所有连接螺栓的规格都匹配对应压力等级的载荷要求，保证法兰连接的压紧力足够，避免运行过程中螺栓松动导致的泄漏；密封面的加工精度满足密封要求，不需要额外加工就可以和标准密封垫片配合实现可靠密封。建模过程中，所有的配合尺寸都严格遵循管路附件的相关标准，法兰的螺栓孔中心距、密封面尺寸、法兰厚度都和标准法兰保持一致，确保实际生产加工后能够和现场的标准管路配件直接适配，不会出现安装错位的问题；滤筒和阀体内部的定位结构做了限位设计，安装时滤筒不会在介质冲击下出现移位，保证所有介质都必须经过滤网过滤才能流向下游，不会出现旁通漏滤的问题。对于管路设计人员来说，这类标准化的Y型过滤器模型可以直接导入管路装配体中，用来校验安装空间、对接尺寸，提前排查管路布置中可能出现的干涉问题，减少现场安装时的整改工作量；对于设备选型人员来说，可以通过模型直观了解设备的结构形式、安装尺寸，结合现场工况判断是否适配使用需求。
