工业循环水导流输送槽体结构设计

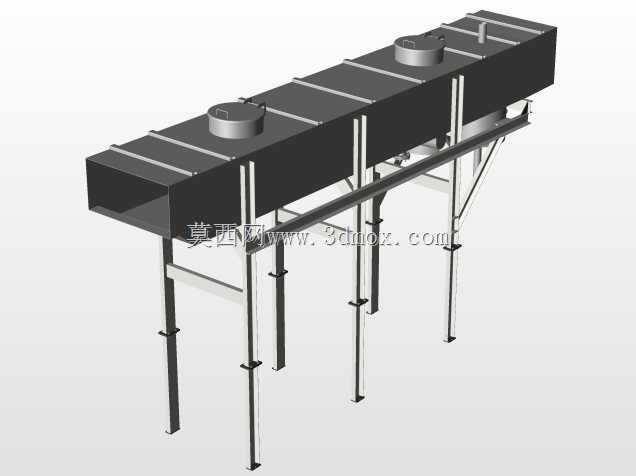

　　在工业水处理、生产制程循环水输送场景中，这类长条形槽体承担着工艺介质的导流、暂存与流转功能，常见于表面处理生产线、工业冷却循环系统、污水处理工段的介质中转环节，区别于封闭管道输送，敞口带盖的槽体结构更便于日常运维时的槽内清理、杂质排查以及局部点位的检修作业，同时顶部加盖的设计也能减少外界杂物落入槽内，避免输送过程中介质飞溅外溢，降低车间环境的清洁维护压力。从结构设计逻辑来看，整个槽体采用分段式拼接的长槽布局，槽身主体为等截面矩形腔体，沿长度方向设置多道横向加强筋，避免长槽在满水负载下出现侧壁变形、挠度超标的问题，槽体顶部预留两个圆形检修口，配套快开式盖板，无需掀开整段槽盖即可完成局部点位的检查、疏通作业，

　　检修口的位置对应槽内易沉积杂质的区段，匹配日常运维的操作习惯。支撑结构采用独立式支腿布局，每支支腿底部设置可调式地脚结构，可在安装现场根据地面平整度调整支腿高度，保证整个槽体的安装水平度，避免因槽体倾斜导致介质偏流、局部淤积的问题，支腿与槽身底部采用焊接加三角加强筋的连接形式，支腿之间设置横向连杆形成稳定的框架结构，抵消槽内介质流动时产生的水平推力，提升整体结构的抗振性能，即使在车间有设备振动传导的场景下，也能保持槽体结构的稳定性。槽体的进出口端采用变径过渡结构，一端对接上游来水管道，另一端对接下游输送管路或处理设备，过渡段做圆弧导流处理，减少介质进出槽体时的紊流、冲击问题，降低水流噪音同时避免局部冲刷导致的槽壁磨损。

　　从安装边界来看，这类槽体属于长条形卧式安装设备，安装时需要预留槽体两侧不小于600mm的操作检修空间，顶部预留不小于800mm的开盖操作空间，支腿的安装点位需要匹配地面的承重要求，单支腿的承重负载按照槽体满水重量加上1.2倍安全系数核算，避免地面沉降导致槽体变形。设计过程中需要重点考量槽体的挠度控制，当槽体长度超过6米时，需要在槽身底部中间位置增加辅助支撑点，避免长槽中部下挠导致积液排不净的问题，槽体内壁做圆滑过渡处理，减少直角死角，避免介质中的杂质在死角处沉积发臭，影响循环水的水质。槽盖采用分段式拼装结构，每段槽盖重量控制在单人可搬运的范围内，无需起重设备即可完成开盖操作，槽盖与槽身的搭接处设置密封胶条，减少槽内水汽外溢，

　　尤其在输送温热水介质时，可降低车间内的空气湿度，减少周边设备的锈蚀风险。在实际选型应用中，这类槽体的长度、宽度、深度尺寸可根据现场的输送流量、安装空间进行定制调整，支腿高度可根据上下游设备的对接高度进行匹配，保证介质能够依靠重力自流完成输送，减少额外的动力泵送环节，降低整个循环系统的运行能耗。槽体上的接口位置可根据工艺需求预留测温、测压、加药等功能接口，适配不同生产场景的工艺需求，比如在冷却循环水场景中可预留温度传感器接口，实时监测槽内水温；在污水处理场景中可预留加药口，方便在槽内完成药剂混合反应。整个结构的建模过程采用自顶向下的设计思路，先确定槽体的整体走向、安装边界、对接接口位置，再拆分槽身、槽盖、支腿、加强筋等各个零部件，每个零部件的连接位置预留合理的安装公差，避免现场安装时出现干涉问题，支腿上的固定孔位采用长圆孔设计，可补偿安装时的位置误差，降低现场安装的调整难度。
