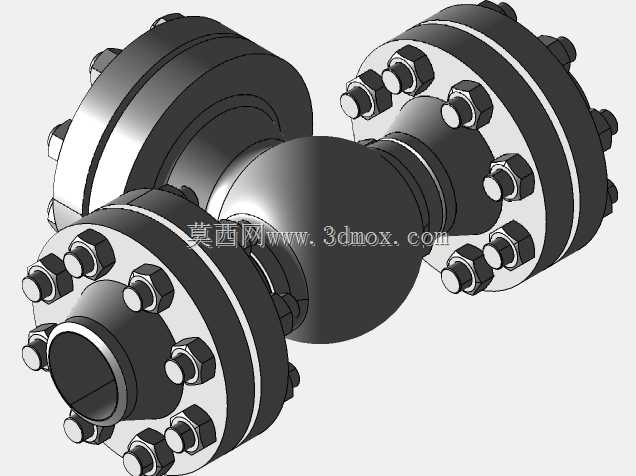

DN100PN10法兰式球形管道连接结构

　　在市政给排水、工业流体输送、暖通空调管路系统中，带法兰连接的球形管路补偿结构是解决管线安装偏差、吸收小幅振动位移的核心部件，这款DN100公称通径、PN10公称压力的法兰式球形连接结构，正是针对中低压管路场景设计的实用连接件。从实际工程应用来看，这类结构常被用在泵组出口、换热设备进出口、长距离管线的分段连接位置，用来抵消管线铺设过程中产生的轴向、角向安装偏差，同时缓冲设备运行时传递到管路上的小幅振动，避免管路应力集中导致的法兰密封失效、焊缝开裂问题。

　　从结构设计逻辑来看，整个部件采用三段式法兰连接布局，两端为带凸缘的法兰对接端，中间为球形回转体结构，三个连接段之间采用带止口的法兰面配合，搭配六角头螺栓副实现均匀压紧。法兰端的密封面采用突面结构，适配常规的非金属平垫片、缠绕式垫片，能满足PN10压力等级下的水、蒸汽、弱腐蚀性流体的密封要求。螺栓孔的排布严格遵循对应通径压力等级的法兰标准，孔位均布在法兰盘圆周上，安装时可与同规格的管路法兰直接对接，不需要额外加工适配接口。中间的球形腔体采用等通径设计，内部流道没有突变缩径，能最大程度降低流体经过时的局部阻力损失，减少管路输送过程中的能耗，避免介质在腔体内部滞留沉积，尤其适合输送带少量杂质的循环水、工艺流体场景。

　　在安装边界与尺寸适配方面，两端法兰的外径、螺栓孔中心距、密封面直径均匹配DN100PN10的法兰标准参数，安装时不需要调整原有管路的法兰接口尺寸，可直接替换同规格的刚性法兰接头。部件整体的轴向长度控制在常规管路安装预留的接头空间范围内，不需要额外切割调整管线长度，现场安装时只需对齐两端法兰的螺栓孔，放入密封垫片后按对角顺序分次拧紧螺栓即可，安装操作门槛低，普通管工即可完成作业。球形结构的偏转角度预留了足够的补偿余量，可适应两端管路±3°范围内的角向偏差，同时能吸收少量的轴向位移，在管线受温度变化产生热胀冷缩时，也能通过球形面的微量错动释放应力，避免管路被热应力拉裂。

　　从结构可靠性设计来看，法兰盘与中间球体的连接位置采用圆弧过渡结构，避免直角位置的应力集中，在承受管路内压、外部振动载荷时，应力能均匀分散到过渡圆弧区域，不会出现局部应力过高导致的结构断裂。所有螺栓连接位置都预留了足够的扳手操作空间，现场安装、后期维护拆卸时，普通开口扳手、套筒扳手即可完成螺栓的松紧操作，不需要特殊工装。部件的流道内壁与介质接触的面做了平滑过渡处理，没有凸起、尖角结构，能减少流体冲刷对内壁的磨损，延长部件的使用寿命，在长期输送含固体颗粒的流体时，也不容易出现局部磨穿的问题。

　　在实际选型应用中，这款结构适配的工作温度范围覆盖常规水暖、工业循环水的常用温度区间，搭配不同材质的密封垫片，也可适配部分弱酸碱的工艺流体输送场景。相比刚性法兰直接连接的结构，这种带球形补偿的连接结构能大幅降低管路安装时的对位精度要求，减少现场安装时的修配工作量，同时在设备运行过程中，能有效阻隔设备振动向远端管路传递，降低管路系统的振动噪音，提升整个管路系统的运行稳定性。在管线后期维护时，只需拆卸两端法兰的螺栓即可将整个部件拆下，不需要切割周边管线，维护更换效率远高于焊接式的管路接头。
