外螺纹连接式轴套衬套结构设计

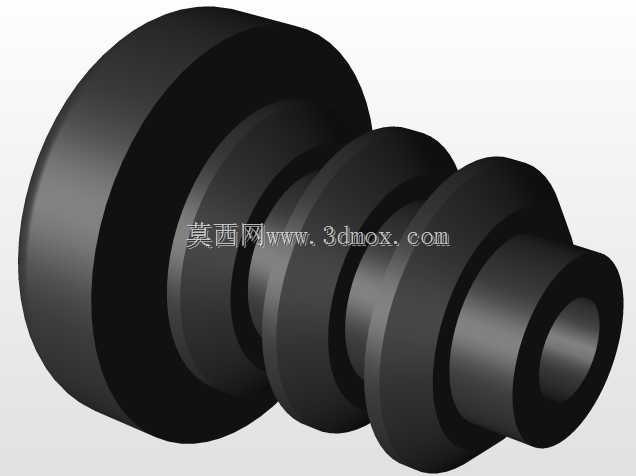

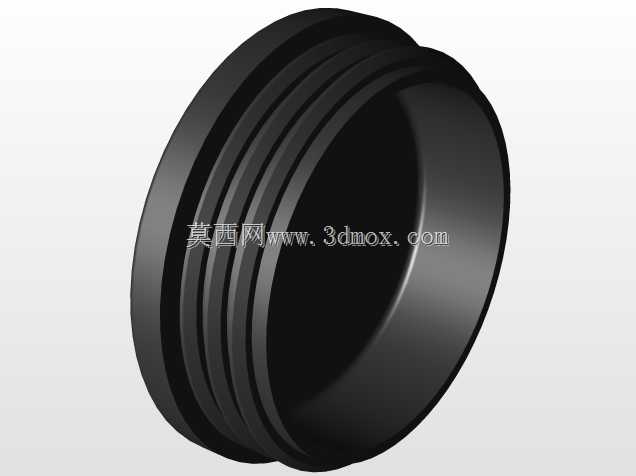

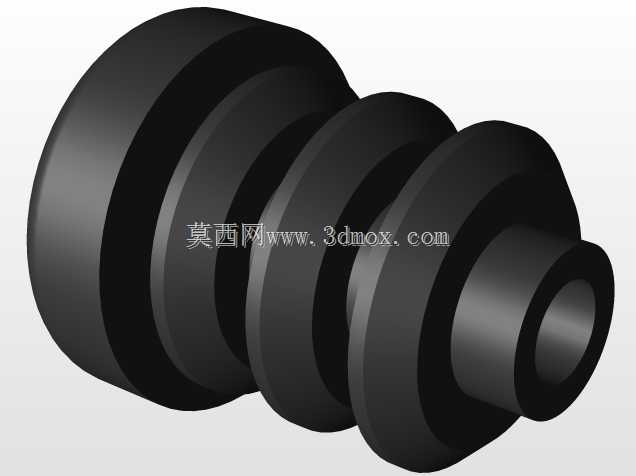

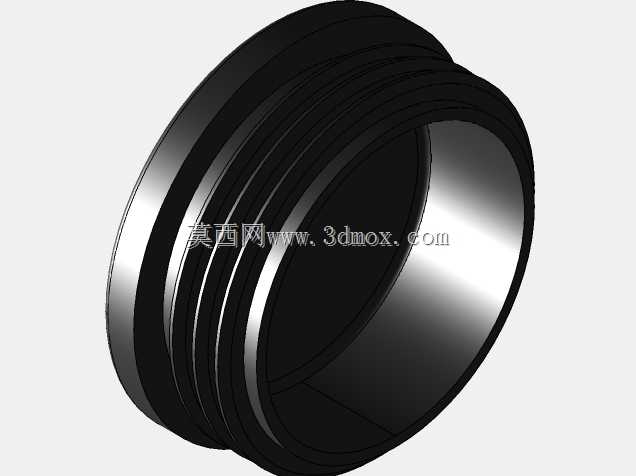

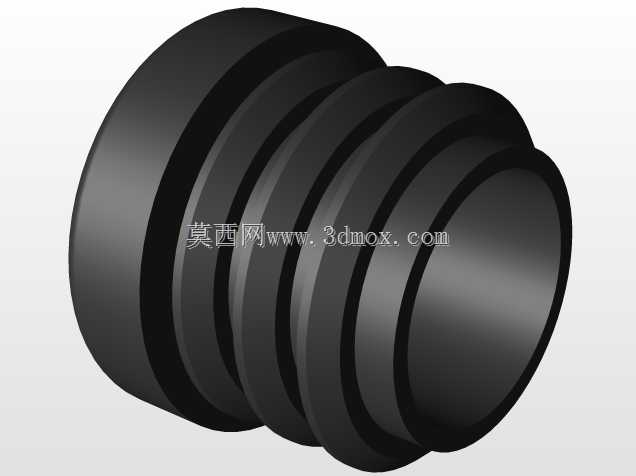

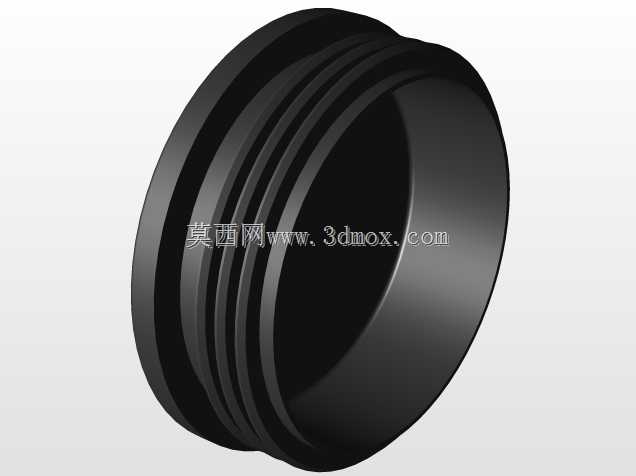

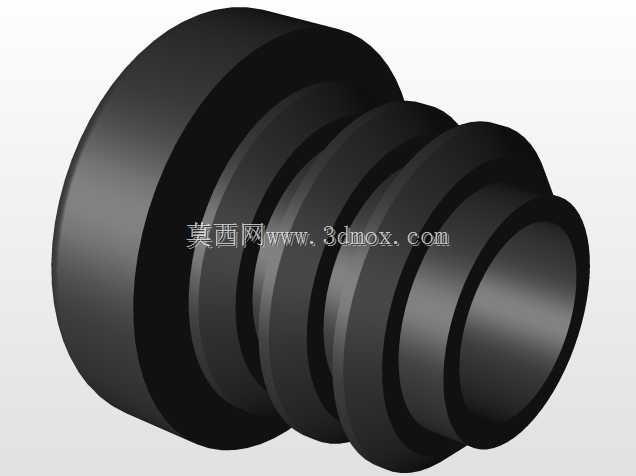

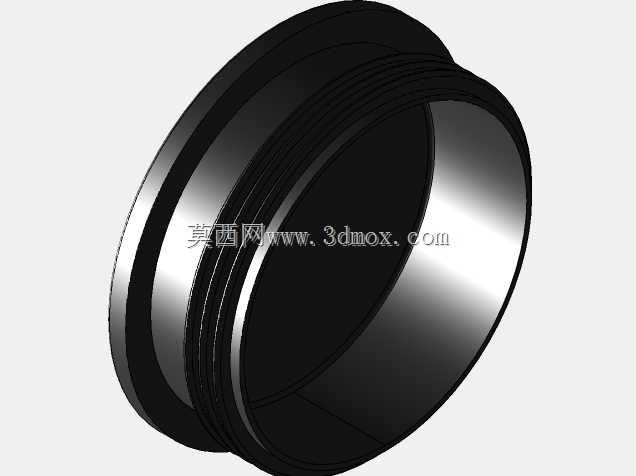

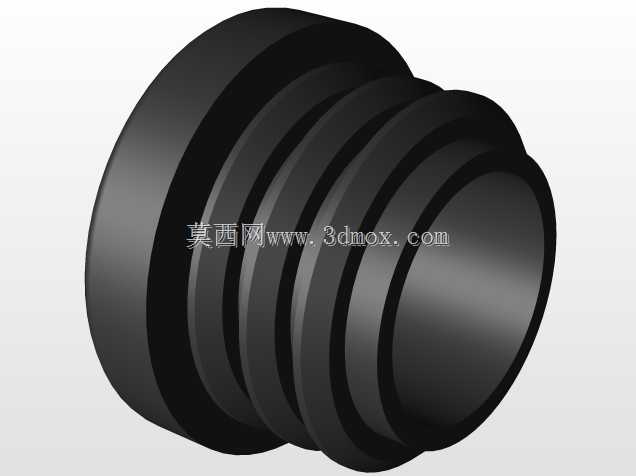

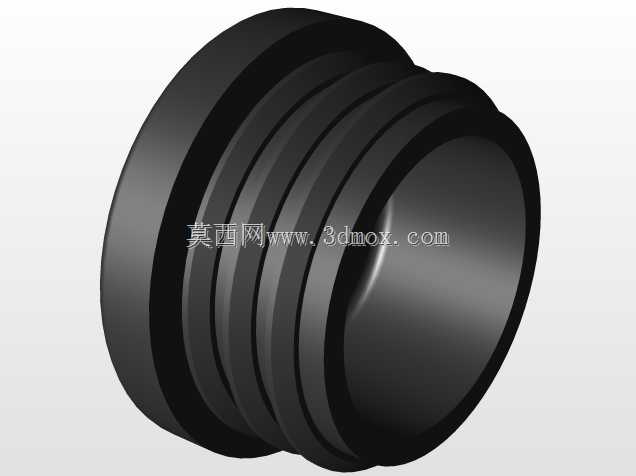

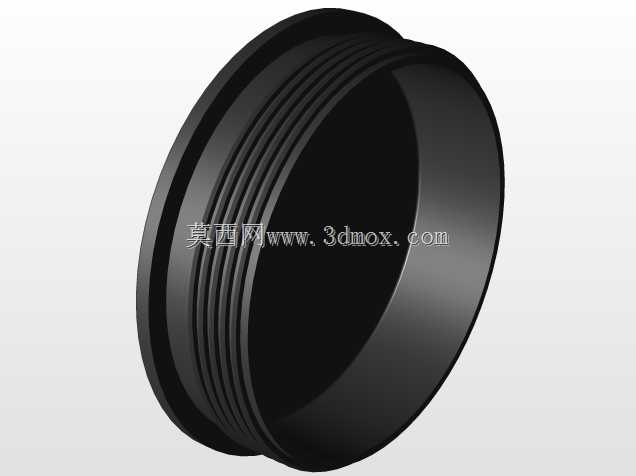

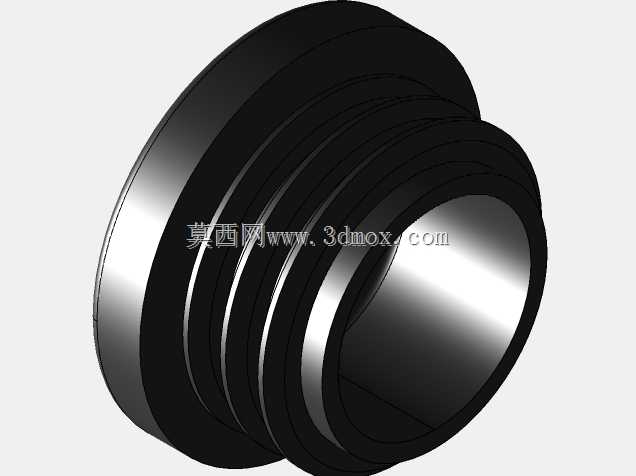

　　这类带外螺纹的筒状衬套零件，多应用在液压管路衔接、旋转轴端密封定位、腔体穿线防护这类场景里，日常做设备维护拆检的时候，在泵组端盖、阀组安装位、传动箱过孔位置经常能碰到同结构的零件，核心作用是在两个配合部件之间形成过渡衔接，同时兼顾定位、密封、耐磨防护的多重作用，避免基体部件直接磨损后更换成本过高的问题。从结构设计逻辑来看，零件整体为回转体结构，一端设计有外径更大的凸缘挡边，安装到位后凸缘端面会贴合在安装基体的外侧端面，形成轴向定位的硬限位，避免衬套整体滑入安装孔内部，也能承担一定的轴向压紧力，保证安装后不会出现轴向窜动。筒身外侧加工的连续外螺纹段，是和安装基体上的内螺纹孔配合的结构，安装时通过螺纹旋合的方式逐步进给到位，

　　相比直压压入式的衬套，这种螺纹连接的结构拆卸维护更方便，不需要专用拉马工具，配合螺纹密封胶还能实现衔接位置的静密封，避免腔体内部的油液、气体从配合缝隙渗漏。零件内壁为光滑的通孔结构，表面粗糙度要求控制在合理区间，根据使用场景不同，内壁可以作为旋转轴的滑动支撑面，和轴径形成小间隙配合，承担径向载荷的同时减少轴面的磨损；也可以作为流体或者线缆的过孔通道，光滑内壁能避免穿装时刮伤线缆外壁或者对流体形成不必要的阻力。设计这类零件的时候，首先要确认安装边界的尺寸参数：凸缘的外径要大于安装基体上的螺纹底孔直径，保证挡边能完全覆盖孔位边缘，凸缘的厚度要结合安装空间的轴向间隙确定，避免凸缘突出过高和周边其他运动部件发生干涉；

　　螺纹段的长度要匹配安装基体的螺纹孔深度，旋合到位后螺纹末端要预留1-2个螺距的余量，避免螺纹顶死导致衬套无法安装到位，同时螺纹的公差要选用中等精度的配合公差，既保证旋合过程顺畅不会卡滞，也不会因为配合间隙过大出现松动晃动的问题。筒身的壁厚设计要结合使用场景的载荷情况调整，如果是作为滑动支撑衬套使用，壁厚要保证足够的刚性，承受径向载荷的时候不会出现变形塌陷，如果是作为防护类的衬套使用，壁厚可以适当减薄来控制整体重量。零件的端面都做了倒角处理，外端的倒角方便安装时对准螺纹孔，引导螺纹顺利旋入，内孔两端的倒角一方面是去除加工毛刺，避免安装时刮伤配合的轴件或者密封件，另一方面如果是流体管路场景，倒角能形成导流结构，减少介质流动时的局部阻力。

　　表面处理方面，这类钢制衬套一般会做发黑或者镀锌处理，提升防锈能力，如果是有耐磨要求的使用场景，还会对内壁做淬火处理提升表面硬度，延长使用寿命。在实际选型替换的时候，要重点核对几个关键尺寸：内孔通径要匹配穿过的轴径或者管路外径，外螺纹的规格螺距要和原有安装位的内螺纹完全匹配，凸缘的外径和厚度要符合安装空间的限位要求，整体筒身的长度要保证安装后两端的伸出长度符合装配要求，不会和相邻部件产生位置冲突。这类零件虽然结构简单，属于设备里的小型基础配件，但如果尺寸设计出现偏差，很容易出现安装后密封失效、部件窜动、磨损加快的问题，严重的时候甚至会导致整套设备的传动或者管路系统出现故障，所以建模的时候每一段尺寸的公差配合都要结合实际安装场景做校核，不能只按照外形轮廓做等比例建模，要把安装配合的细节都考虑到位，保证模型导出后能直接用于加工生产或者装配模拟。
