起重机用内嵌式法兰防护挡圈结构

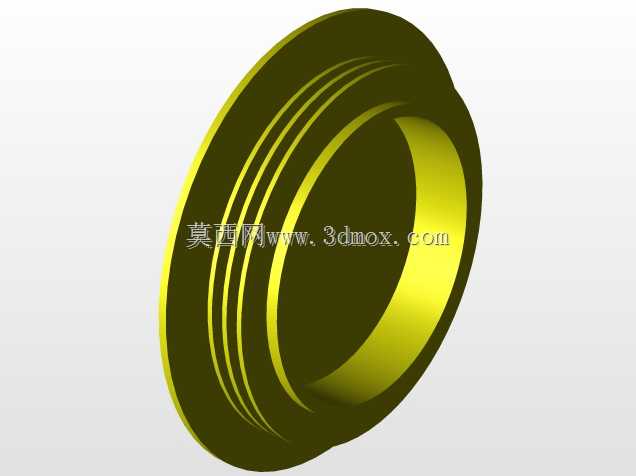

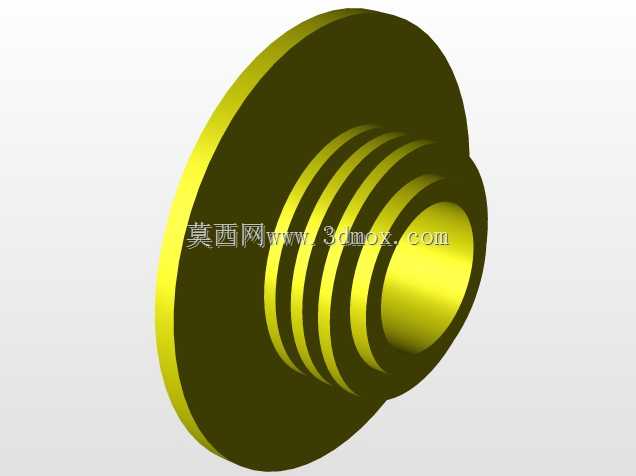

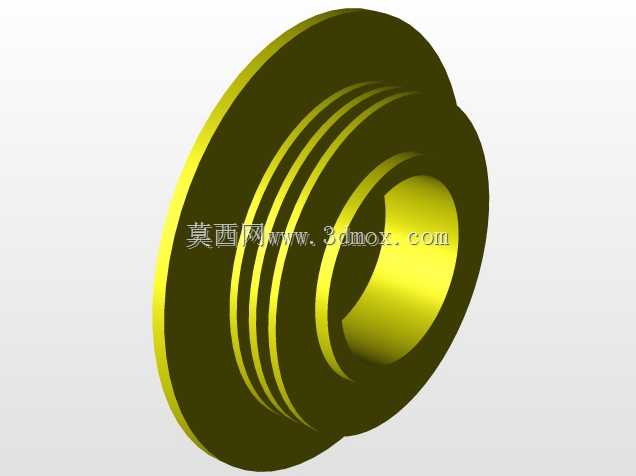

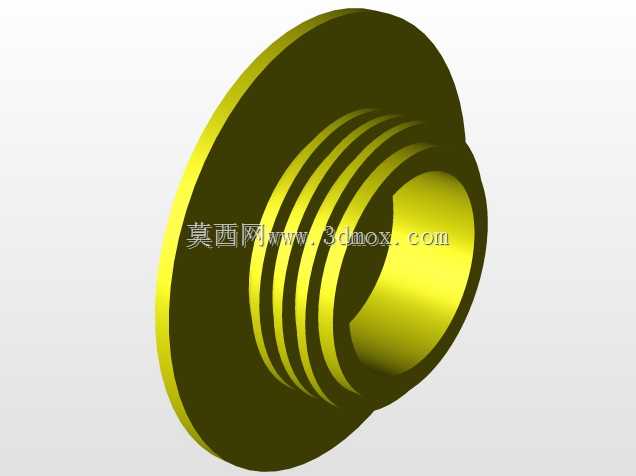

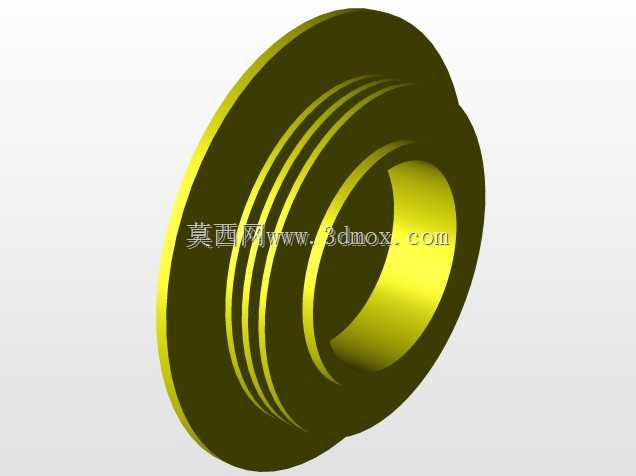

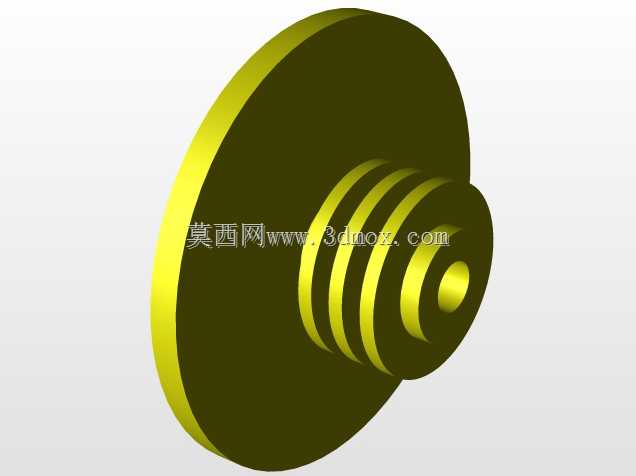

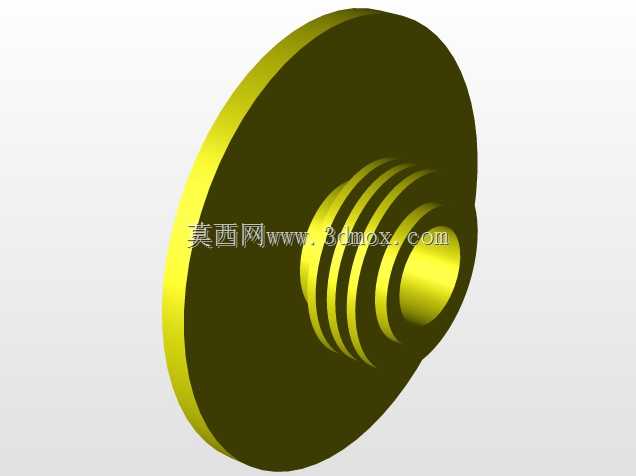

　　在起重设备的储运与转运作业环节，这类内嵌式挡圈是法兰连接部位不可缺少的配套防护零件，日常作业中很多现场运维人员容易忽略这类小尺寸零件的作用，实际上它直接关系到法兰端面在非安装工况下的防护完整性，避免法兰密封面、连接螺孔在转运过程中发生磕碰、进尘或者异物卡滞的问题。从结构设计来看，该零件采用盘式回转体构型，整体为带中心通孔的轮状结构，中心通孔尺寸与法兰端部的轴颈尺寸做间隙配合设计，安装时可直接套入法兰端部的定位轴段，外圈的环形凸缘刚好覆盖法兰端面的边缘区域，不会完全遮挡法兰的整个端面，既能够对法兰最容易发生磕碰的外缘密封边形成物理遮挡，又不会影响法兰端面中心标识、规格钢印的查看，也不会在安装时因为完全覆盖端面造成密封面的闷湿锈蚀。

　　零件外侧设计的多道环形凹槽，一方面是为了减轻零件自身的重量，毕竟起重设备的转运配件需要兼顾防护性与轻量化，减少储运过程中的额外负重；另一方面这些环形槽也可以作为临时的绑带定位槽，当需要将多个带防护挡圈的法兰件堆叠转运时，可以用绑带顺着环形槽捆扎，避免绑带滑移造成零件散落。从安装边界来看，该挡圈的轴向厚度控制在法兰端面突出轴段长度的三分之二左右，安装后不会突出法兰的连接端面，因此多个带该挡圈的法兰件可以直接端面贴合堆叠，不需要额外预留避让空间，大幅提升仓储时的空间利用率。在实际应用场景中，这类挡圈主要用于起重机出厂前的转运、仓储环节，起重机的法兰连接部位多分布在臂架连接段、液压管路对接端、回转支承连接位，这些部位的法兰密封面一旦在转运中发生磕碰凹痕，现场安装时就会出现密封失效、连接错位的问题，后期返修需要重新铣削密封面，不仅耽误安装工期，还会影响法兰的整体连接强度。设计这类挡圈的时候，没有采用全包裹式的端盖结构，就是考虑到起重机法兰件的重量普遍较大，全包裹端盖在拆卸时需要较大的操作空间，而这种半遮挡的内嵌式挡圈，拆卸时只需要用卡簧钳或者简单的撬具就能从环形槽位置施力取出，不需要额外的专用工具，适合野外安装现场的作业条件。零件的外缘做了小尺寸的倒角处理，避免安装和拆卸过程中锐边划伤作业人员的手部，也避免刮擦法兰表面的防锈涂层。中心通孔的公差选用H8级间隙配合，既保证安装时可以顺畅套入法兰的定位轴颈，

　　又不会因为间隙过大造成挡圈在转运过程中松脱掉落。从材质适配的角度，这类挡圈一般采用改性尼龙或者硬质橡胶材质压制成型，自身具备一定的弹性，套入轴颈后可以依靠材料的弹性胀紧力固定在轴段上，不需要额外的紧固件固定，大幅降低了零件的使用成本，也不会在法兰表面留下压痕或者锈蚀印记。很多现场作业人员在收到带这类挡圈的法兰件后，会直接将挡圈丢弃，实际上这类挡圈在设备后期的维护转运中依然可以重复使用，比如设备转场时需要拆卸法兰连接段，将挡圈重新套回法兰端部，就能避免拆卸后的法兰件在二次转运中发生密封面损伤。在三维建模过程中，这类回转体零件需要重点关注环形槽的圆角过渡，不能出现应力集中的尖角，否则压制过程中容易出现材料填充不足的问题，

　　也会在使用过程中因为磕碰发生槽边碎裂。中心通孔与外圈的同轴度公差需要控制在0.1mm以内，避免安装后出现偏心，导致局部遮挡不到位或者局部摩擦法兰端面的问题。另外，零件的表面粗糙度不需要过高要求，外表面达到Ra6.3即可，不需要做额外的抛光处理，毕竟它属于储运防护类零件，过高的表面精度只会增加不必要的制造成本。在实际选型匹配时，只需要确认法兰端部定位轴颈的外径尺寸，以及法兰端面的外缘直径，就可以选用对应规格的挡圈，不需要匹配法兰的压力等级或者连接孔位，因为它不参与法兰的工作承压，只承担储运过程中的防护作用，这也是它和法兰密封垫、法兰端盖最核心的区别。很多设计人员在做起重设备的包装设计时，容易忽略这类小零件的配套，导致设备运抵现场后出现法兰密封面损伤的问题，实际上这类低成本的防护零件，能够大幅降低设备储运过程中的零部件损耗率，减少现场安装的返修工作量。
