高压内螺纹针型截止阀结构设计

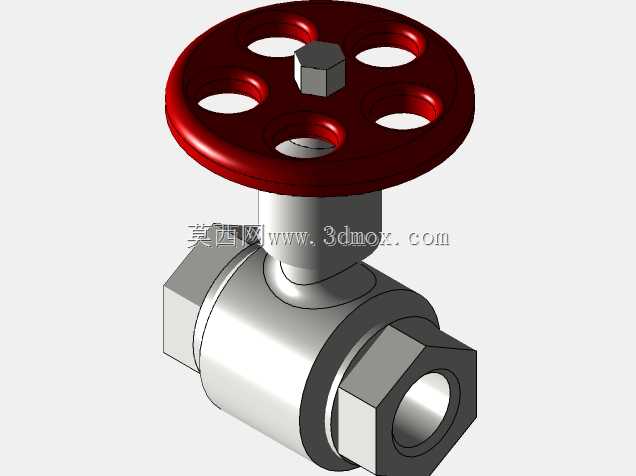

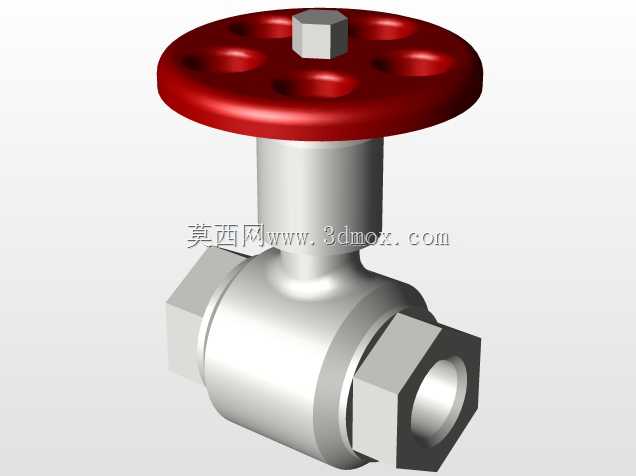

　　这款针型截止阀的设计定位是高压工况下的小通径管路截断作业，常见于化工取样管路、仪表测量引压管路、小型液压试验台油路、实验室高压气路等对密封可靠性要求极高的场景，这类场景普遍通径不大，但工作压力往往能达到16MPa级别，普通低压球阀或闸阀的密封结构很容易在频繁启闭或者长期静压下出现渗漏，而针型结构的锥面密封副恰好能适配这类高压小通径的截断需求。从结构设计逻辑来看，手轮采用带镂空孔的圆盘结构，并非单纯为了减重，实际操作中镂空孔可以插入加力杆，在高压工况下启闭时能够借助杠杆力降低操作扭矩，手轮中心的六角结构是预留的扳手位，当手轮操作空间受限时，可以直接用开口扳手或者套筒转动阀杆顶部，避免手轮卡滞无法启闭的问题。阀体两端采用内螺纹连接形式，

　　适配DN15通径的管路，连接螺纹的加工基准与阀体流道保持同轴，安装时不需要额外调整法兰对位，直接通过管螺纹旋接即可，安装边界紧凑，适合在密集排布的仪表管路群里布置，不会占用过多横向安装空间。密封结构上，阀瓣采用锥形针状结构，与阀座的密封面为线接触配合，相比平面密封的截止阀，针型结构的密封比压更高，只需要较小的阀杆轴向力就能实现可靠密封，同时阀瓣的导向段与阀盖内孔做了间隙配合，启闭过程中阀瓣不会出现偏摆，避免密封面偏磨导致的内漏问题。阀杆与阀盖之间采用填料密封结构，填料腔预留了足够的填料压装空间，长期使用出现外漏时，可以在不拆解阀体的情况下直接压紧填料压盖实现密封补偿，降低现场维护的工作量。阀体的流道采用等径直通设计，

　　没有过多的流道突变，虽然作为截断阀不长期用于节流，但全开状态下的流阻相比角式针型阀更低，不会对管路内的介质输送造成额外的压力损失。阀体外部的六角结构是安装时的扳手受力位，两端螺纹旋接时，扳手可以直接卡在阀体六角上施加扭矩，避免阀杆承受额外的安装扭矩，防止阀杆变形影响启闭顺畅度。从建模细节来看，所有配合面的倒角、退刀槽都做了还原，手轮与阀杆的连接采用方榫配合，保证手轮转动时不会与阀杆出现相对滑转，阀杆的梯形螺纹传动段做了合理的配合间隙设计，既保证传动效率，又避免螺纹卡滞，即使在介质带有少量杂质的工况下，螺纹间隙也能容纳少量杂质，不会轻易出现启闭卡涩的问题。这类针型截止阀在实际选型时，往往需要匹配管路的压力等级和介质特性，

　　这款PN160压力等级的结构，阀体壁厚做了针对性的加厚处理，能够承受高压下的阀体应力，不会出现阀体开裂的风险，同时整体结构没有过多的冗余零件，拆解维护只需要拆下手轮和阀盖就能取出内部阀瓣和填料，现场检修不需要复杂的专用工具，适配工业现场的快速维护需求。
