气动薄膜式法兰连接调节阀结构

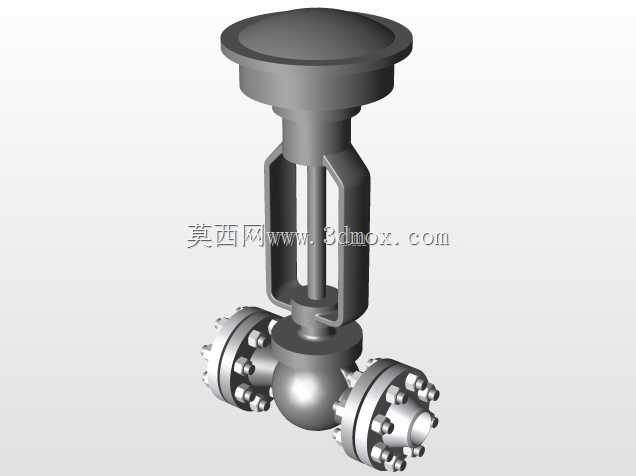

　　这款调节阀的结构设计围绕工业流体管路的精准调控需求展开，执行机构采用顶部薄膜式驱动结构，膜头腔体的尺寸匹配常规气动控制回路的输出压力范围，可在标准气源压力下输出足够的阀杆推力，克服介质压差带来的不平衡力，保证阀芯位置的控制精度。阀杆部位设置了开放式的支架导向结构，支架的镂空设计既减轻了整体重量，又能让阀杆的运动状态直观可见，日常巡检时可直接观察阀杆升降是否顺畅，有无卡滞、锈蚀迹象，同时预留了足够的操作空间，方便后期添加密封填料、紧固压盖等维护作业，不需要拆解过多外围结构。阀体部分采用双侧法兰连接结构，法兰端的密封面、螺栓孔排布符合通用管路连接标准，安装时可直接与同压力等级的工艺管道法兰配对，不需要额外加工过渡连接件；

　　阀体内部的流道采用平滑过渡的腔体设计，减少介质流经时的湍流和压损，避免高流速介质对阀体内壁的冲蚀，延长阀体的使用寿命。阀芯与阀座的配合面经过精密研磨，关闭状态下可满足对应压力等级的密封要求，调节过程中阀芯的型线匹配线性或等百分比流量特性，可根据不同工况的调节需求匹配对应阀芯结构，实现流量、压力的精准调控。从安装边界来看，执行机构顶部的膜头外径、阀体两端法兰的间距、支架的高度尺寸都经过合理规划，安装后不会和周边的管道支架、其他阀组产生空间干涉，阀杆的行程范围匹配阀体的全开全关位置，不会出现行程过顶导致阀芯阀座撞击损坏，或是行程不足导致调节裕度不够的问题。这类调节阀广泛应用在化工、电力、冶金等行业的工艺管路上，可用来控制蒸汽、水、油品、

　　各类工艺介质的流量与压力，配合定位器还可接入自动化控制系统，接收控制信号实现开度的自动调节，满足生产过程的自动化控制需求。设计过程中充分考虑了不同工况的适配性，执行机构的薄膜材质可根据使用环境温度选择耐高低温的配方，阀体、阀芯的材质也可根据介质的腐蚀性、温度压力参数匹配对应的铸钢、不锈钢等材质，密封填料可根据介质特性选择柔性石墨、聚四氟乙烯等不同材质，保证在不同工况下都能可靠运行。结构上阀杆与执行机构推杆采用可拆式连接，后期更换阀芯、维修密封件时可快速拆解，不需要将整个阀门从管路上拆下，大幅降低维护的工作量和停机时间。法兰端的螺栓孔位置度严格控制，避免现场安装时出现螺栓无法穿入的问题，阀体底部的结构设计也预留了排污螺塞的安装位置，可在停车维护时排出阀腔内部的积液、杂质，避免杂质沉积在阀腔内部卡涩阀芯，影响调节精度。
