工业用鼠笼式异步电动机三维结构数模

　　在常规工业产线的动力配套选型中，这类卧式安装的鼠笼式异步电机是覆盖场景最广的动力输出部件，从输送线辊筒驱动、小型机床主轴传动，到风机、水泵的配套动力，再到自动化设备的辅助动力输入，几乎所有需要稳定旋转动力输出的工位都能见到同结构产品的身影。做这类电机的三维建模时，首先要锚定的是安装边界的尺寸精度，毕竟电机属于标准配套件，安装孔位的中心距、轴伸的直径与长度、底脚安装面的平面度、接线盒的朝向与空间占位，这些参数直接决定了后续设备装配时会不会出现干涉，很多新手建模时容易只关注外壳的散热筋造型，忽略了轴伸端的键槽尺寸、止口的配合公差，导致数模导入总装后无法和联轴器、带轮完成配合，反而耽误整体设计进度。

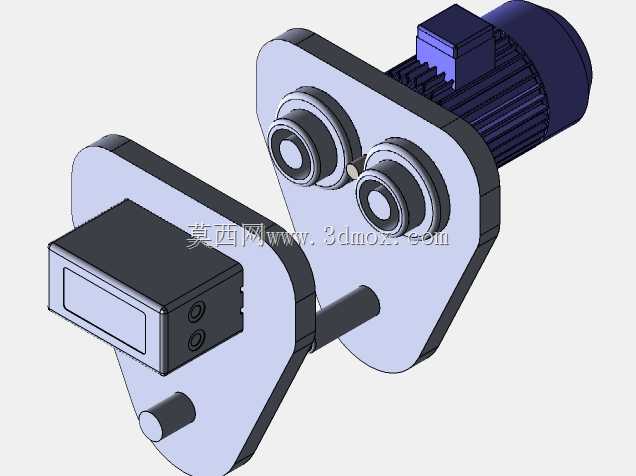

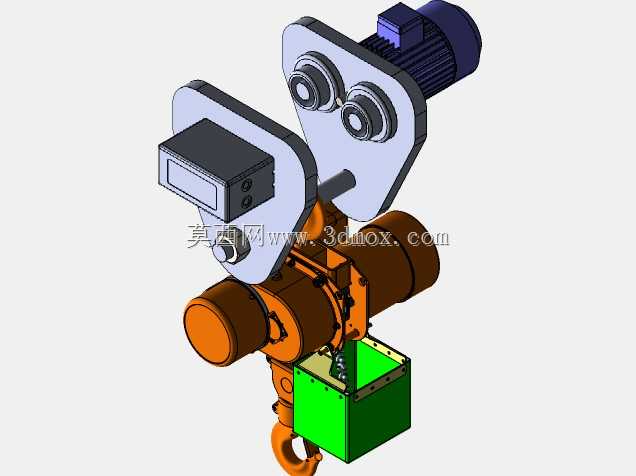

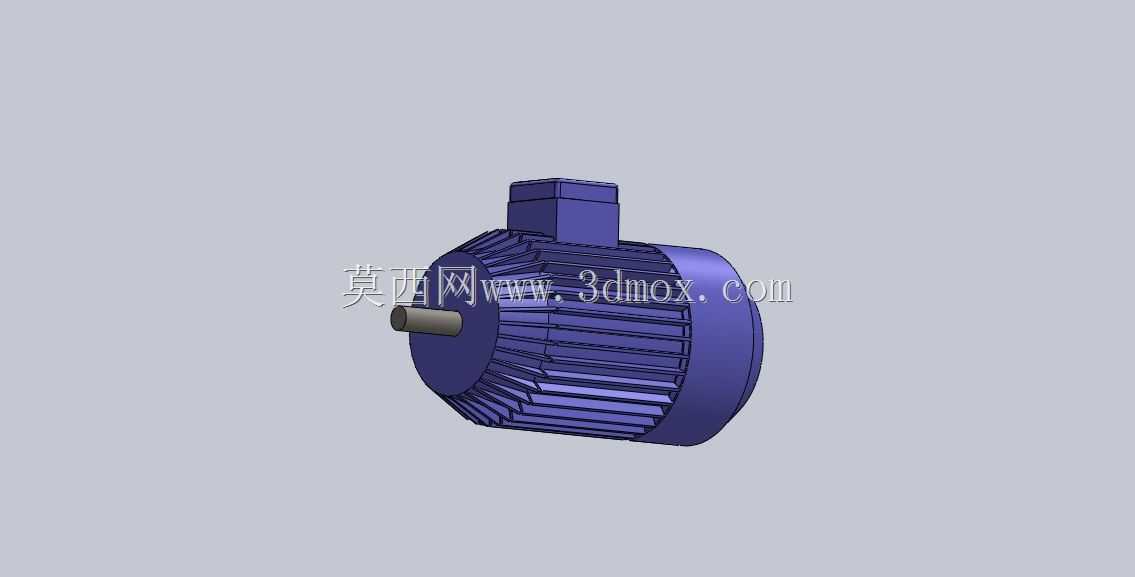

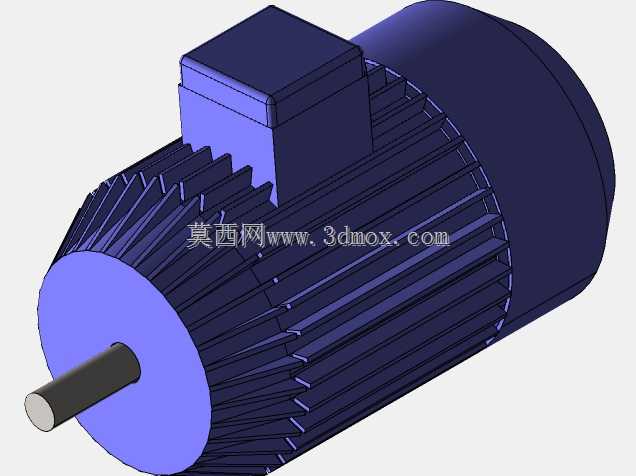

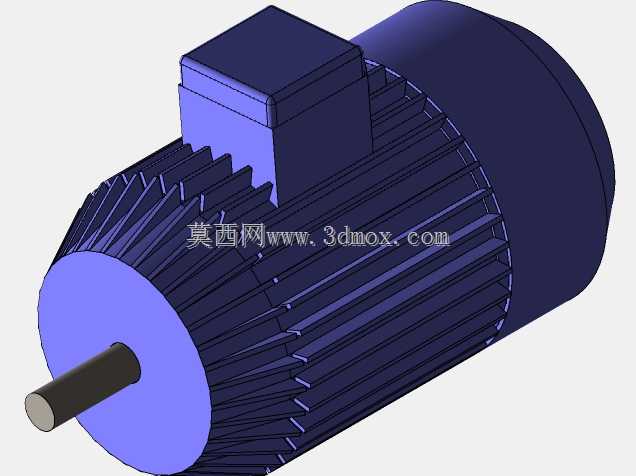

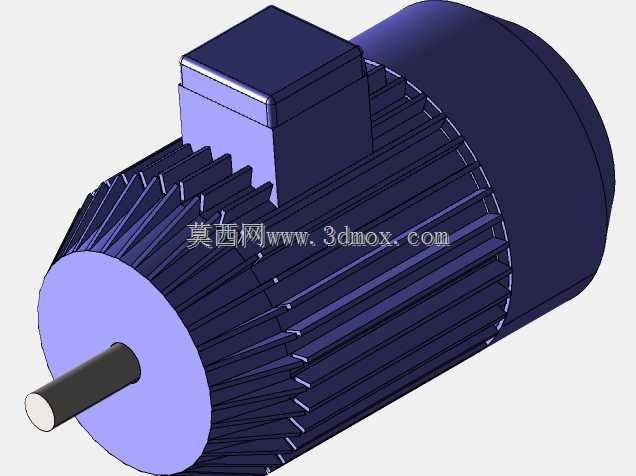

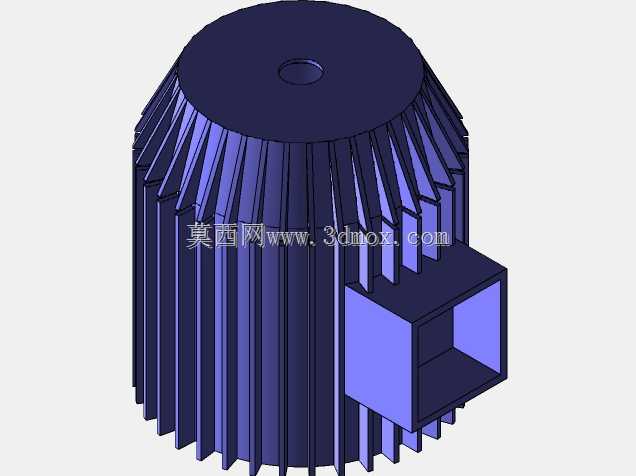

　　从结构设计逻辑来看，这个数模还原了中小型异步电机的典型构造：机壳外侧的轴向散热筋不是随意排布的装饰结构，其筋高、筋间距、倾斜角度都和电机运行时的散热效率直接相关，自然风冷状态下，散热筋的排布要引导气流顺着轴向流动，带走定子绕组产生的热量，避免运行时温升过高触发绝缘老化。建模时散热筋的阵列要注意和机壳的圆角过渡，不能出现尖锐棱角，否则实际开模铸造时会出现应力集中，导致机壳浇筑成型后出现冷隔、裂纹缺陷。端盖部分的止口配合尺寸要和机壳的同轴度保持一致，数模里要预留出轴承室的安装空间，虽然这个外观数模没有拆分内部的定子、转子、轴承细节，但外部的装配基准完全按照实际工业产品的配合要求做了还原，选型时可以直接把这个数模导入设备总装，核对安装空间是否足够，不用再额外核对外部轮廓尺寸。

　　接线盒设置在机壳顶部的结构是常规工业环境的通用配置，这种布局既方便现场施工时的线缆接入，也能避免卧式安装时侧面接线容易被磕碰、积灰积水的问题，建模时接线盒的内腔预留了足够的接线端子空间，盒盖的密封槽结构也做了还原，对应实际产品的IP54防护等级要求，能满足多数普通工业车间的使用环境。轴伸端的结构做了标准的轴肩定位，方便安装联轴器、带轮或者齿轮时的轴向定位，不会出现传动件轴向窜动的问题，轴端的中心孔结构也按照标准做了预留，方便后期检修时的顶装拆卸。

　　实际选型应用中，这类电机的安装尺寸完全遵循IEC标准，同机座号的产品不管是哪个厂家生产，底脚安装孔距、轴伸尺寸、中心高都保持一致，所以这个数模可以直接用于不同厂家同规格电机的装配占位校核，不用反复调整安装位的结构。做设备布局设计时，要注意电机尾部的散热风罩空间预留，不能把电机尾部紧贴设备墙板或者其他部件，要留出至少几十毫米的通风间隙，保证冷却风能够顺利循环，不然会导致电机运行时散热不畅，出现过热跳闸的问题。另外接线盒的出线方向要根据现场布线需求调整，数模里接线盒的安装法兰做了可旋转的结构基准，实际应用时可以根据布线方向调整接线盒的朝向，不用额外改动机壳结构。

　　很多刚接触机械设计的人员在做设备总装时，容易忽略电机的重量对安装底座的强度要求，这类铸铁机壳的电机自重不小，建模时要把安装板的厚度、加强筋的布局考虑到位，避免设备运行时因为电机振动导致安装板共振，产生过大的噪音甚至结构疲劳。这个数模的外形轮廓完全还原了实物的比例，做安全防护外罩设计时，可以直接根据数模的外轮廓预留防护罩的空间，保证防护罩和电机散热筋、旋转轴部位保持足够的安全间隙，既符合安全规范，也不会出现防护罩安装时和电机本体干涉的问题。
