工业用卧式异步驱动电机三维结构

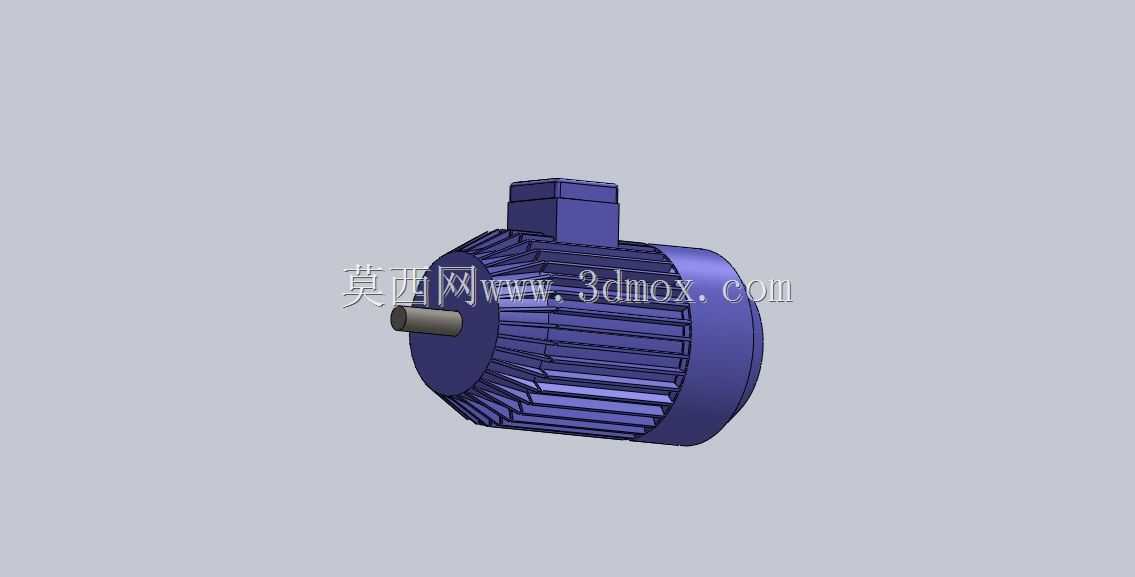

　　做设备结构设计的同行都清楚，动力源选型是整套传动方案落地的核心环节，这款卧式电机的三维建模，完全是按照实际工业应用场景的安装需求搭建的，没有做多余的艺术化修饰，所有结构特征都对应实物的功能需求。从实际应用场景来看，这类电机覆盖的工况极广，小型输送线的辊筒驱动、机床辅机的动力输入、风机水泵的配套动力、自动化专机的执行端驱动，都能见到同结构电机的身影，建模时特意保留了所有安装相关的特征，就是为了方便选型阶段直接调取做装配干涉检查，不用再反复核对安装尺寸。

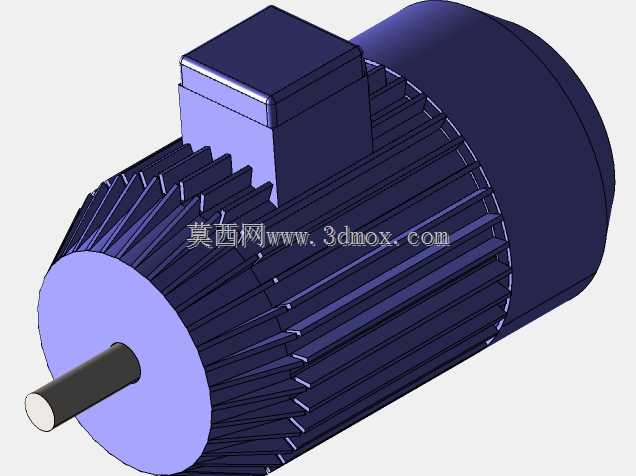

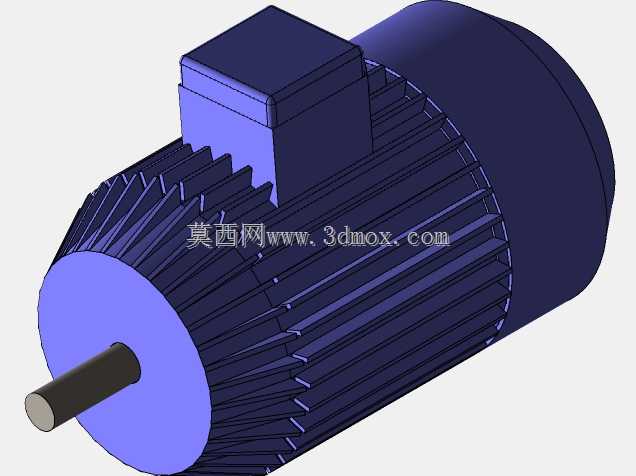

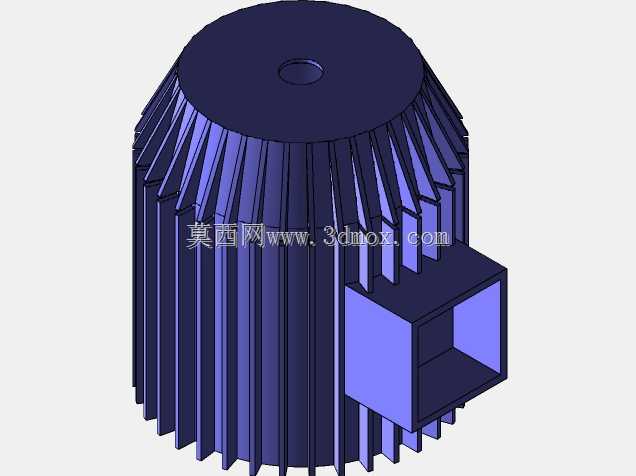

　　先从功能特性说起，模型还原了电机的核心结构：带散热筋的机壳是这类自扇冷式电机的典型特征，沿圆周轴向排布的散热筋，不是随便做的装饰结构，实际生产中机壳多为铸铁压铸或者铝合金挤压成型，散热筋的高度、间距、数量都和电机的功率等级、温升限值直接相关，建模时筋条的拔模角度、根部圆角都做了还原，要是做有限元热仿真分析，这个模型可以直接导入做前处理，不用再修补几何特征。输出轴端的轴伸尺寸、键槽位置都按照常规工业标准做了匹配，不管是配联轴器、带轮还是齿轮，都能直接在装配体里做配合，不用额外调整轴段长度。顶部的接线盒结构也做了完整还原，包括盒体的安装凸台、进线口的预留位置，实际布线时可以直接在三维环境里模拟线缆走向，避免接线盒和周边机架、护罩出现干涉。

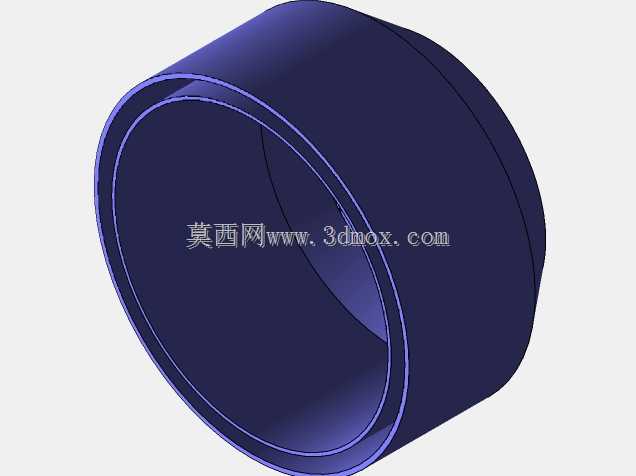

　　说到设计思路，这个模型没有追求花哨的渲染效果，所有结构都服务于工程应用：机壳的端盖止口、安装脚的螺栓孔位置，都严格对应常用的安装尺寸规范，底脚安装的孔距、轴中心高是电机安装最核心的两个边界参数，建模时把这两个参数做了参数化关联，要是需要适配不同功率等级的同系列电机，直接修改参数就能快速生成对应规格的模型，不用从头绘制。端盖上的散热通风孔、后端的风罩结构也做了简化但准确的还原，做整机布局时，能准确预留出风罩的散热空间，不会出现设计完成后才发现风罩被其他部件挡住、影响通风散热的问题。

　　再讲外形尺寸和安装边界，这款卧式电机采用底脚安装方式，四个安装螺栓孔的位置度、轴伸的径向跳动预留空间都在模型里做了体现，实际做设备布局时，要注意轴伸端连接部件的轴向定位，不能让额外的轴向力直接作用在电机轴承上，建模时特意在轴伸端预留了标准的轴用挡圈槽位置，方便装配时做轴向限位。接线盒的位置可以根据实际安装需求做旋转调整，模型里接线盒和机壳的连接面做了同轴配合，模拟实物上接线盒可360度旋转调整进线方向的结构，不管是左侧进线、右侧进线还是顶部进线，都能在装配时快速调整到位，不用重新建模。另外要注意，电机的安装平面要保证平面度，底脚的支撑面如果出现倾斜，会导致电机运行时振动过大，缩短轴承使用寿命，模型里底脚的安装面做了平整处理，方便在工程图里直接标注安装面的平面度要求。

　　很多刚入行的结构工程师做选型时，容易忽略电机的周边预留空间，这个模型把电机的最大外轮廓，包括散热筋的最大外径、风罩的外径、接线盒的突出高度都做了准确还原，做机架设计时，电机周边至少要预留出足够的散热空间和维护空间，比如接线盒侧要留出接线操作的空间，风罩端不能紧贴其他部件阻挡进风，这些细节在三维装配时通过这个模型都能提前核查，避免加工装配阶段才发现空间不足的问题。另外，模型的轴伸键槽尺寸符合通用传动件的配合标准，不管是装平键还是花键（同系列不同规格可快速调整），都能和标准传动件库直接配合，大幅提升设计效率。
