1/8英寸柄微型旋转工具钻夹头结构

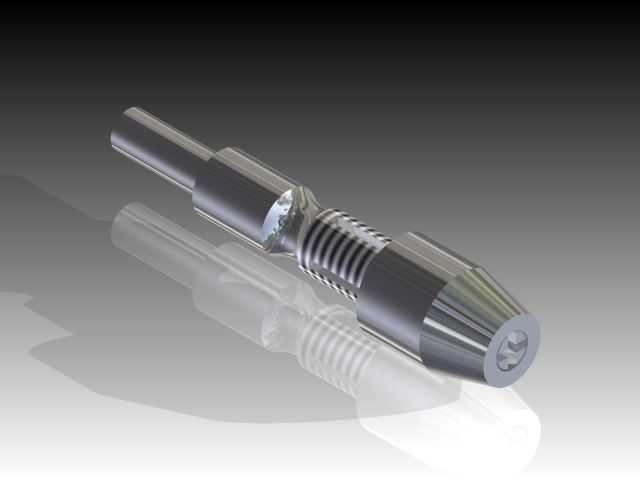

　　在精密小件加工、手工模型制作、电子元件引脚修整这类需要小直径刀具作业的场景里，常规钻夹头往往因为夹持范围下限不足、柄径匹配度差，无法适配吊磨机、精密电磨、小型台磨这类手持或桌面级旋转工具，这类带1/8英寸标准柄的微型钻夹头，就是为填补这类夹持需求空白设计的转接夹持部件。从实际安装逻辑来看，该钻夹头的柄部严格遵循1/8英寸（3.175mm）的通用旋转工具夹头夹持标准，柄部做了光整圆柱处理，没有额外的定位卡槽或扁位，可直接插入绝大多数输出夹头夹持范围覆盖3mm左右的旋转工具输出端，不需要额外的转接套，安装时只要将柄部完全插入主机夹头的夹持深度范围内，锁紧主机夹头即可完成固定，安装边界上，

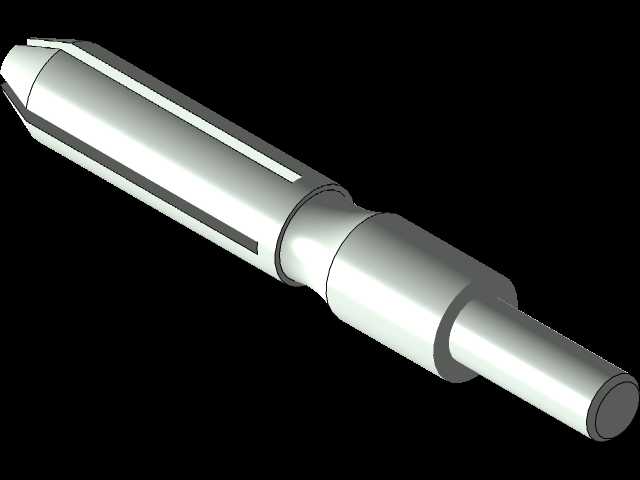

　　柄部插入深度不小于10mm即可保证足够的夹持摩擦力，避免高转速下出现柄部打滑、飞脱的风险。从功能特性上看，这款钻夹头的夹持范围覆盖#61到#80号的极小直径钻头，也就是直径区间在0.3mm到1mm左右的微型钻具，这类小直径刀具的柄径极细，常规大行程钻夹头的夹爪行程下限无法做到这么小的夹持直径，强行夹持会出现夹爪不同心、夹持力不足导致钻头偏摆、断钻的问题，该款微型夹头的夹爪采用三爪自定心结构，夹爪的啮合螺纹做了细密螺距设计，旋转锁紧套时，三个夹爪同步向中心收拢，可对极小直径的刀具实现均匀周向夹持，夹持后刀具的径向跳动量可控制在0.02mm以内，满足精密微孔加工的同轴度要求。设计思路上，这款夹头没有采用常规钻夹头的钥匙锁紧结构，

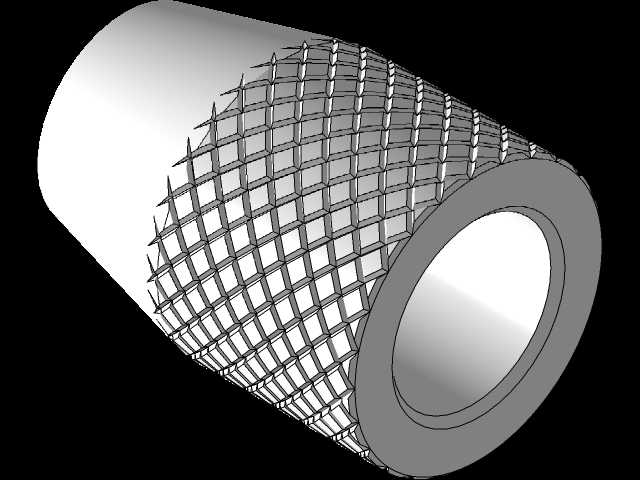

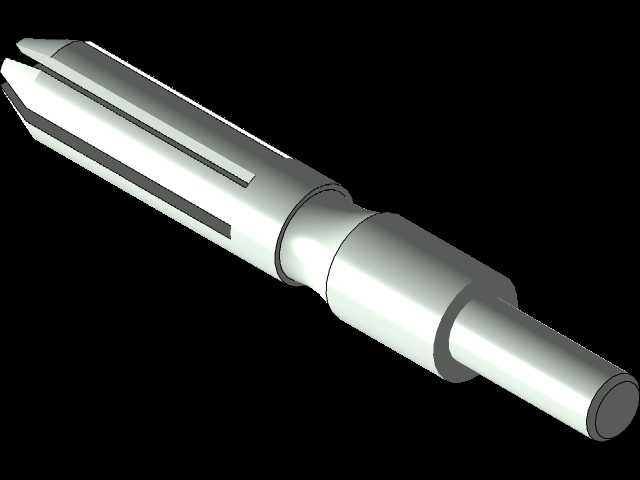

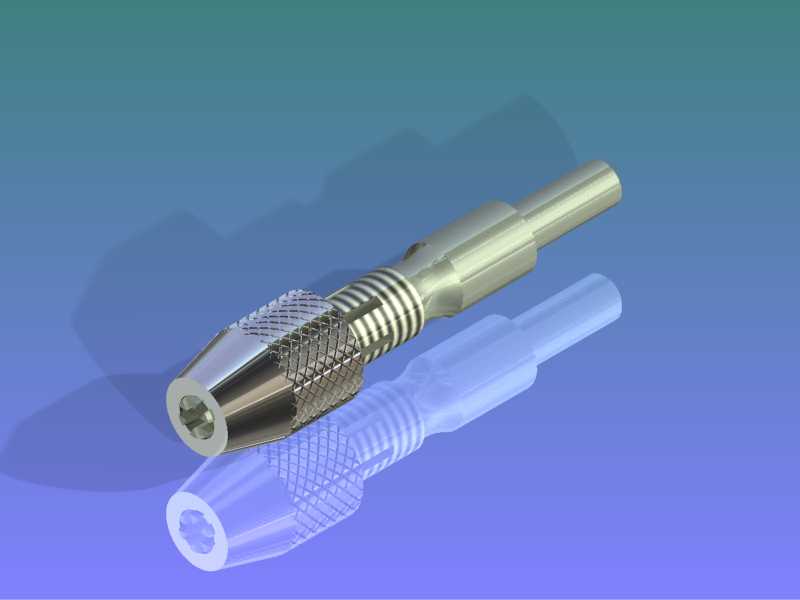

　　而是采用了手拧旋转锁紧套的设计，锁紧套外圆做了细密的滚花纹理，即使手上沾有少量切削液或加工碎屑，也能依靠滚花提供的摩擦力徒手完成锁紧与松开操作，不需要额外的锁紧钥匙，避免了小规格夹头钥匙易丢失、操作空间不足的问题；夹头内部设置了复位弹簧结构，松开锁紧套时，三个夹爪会在弹簧作用下自动向外张开，方便快速更换不同直径的微型钻头，减少换刀的辅助时间。夹头的整体外形做了阶梯轴式的流线型设计，从柄部到锁紧套的过渡位置做了圆弧倒角处理，没有尖锐的棱角，高转速旋转时不会因为结构突兀产生额外的风阻与振动，整体重量控制在10g以内，安装在手持旋转工具上不会明显增加前端的重量负担，长时间手持作业也不容易出现手部疲劳。在实际应用中，

　　这类微型钻夹头除了夹持微型钻头完成PCB板打孔、塑料模型精密钻孔、首饰细节打孔这类作业外，也可以夹持同直径范围的微型磨针、小直径铣刀、抛光磨头等旋转作业工具，拓展小型旋转工具的作业范围，不需要为了不同的小直径作业工具更换主机，只需要更换夹头内的作业刀具即可。结构细节上，夹头的夹爪采用合金工具钢材质，锁紧螺纹做了淬火处理，频繁松紧操作也不会出现螺纹滑牙、夹爪磨损的问题，夹头的主体与锁紧套采用优质碳钢加工，表面做了发黑防锈处理，在车间多尘、有少量切削液飞溅的环境下使用也不容易出现锈蚀卡死的情况；夹头内部的弹簧采用不锈钢材质，长期使用不会因为锈蚀导致弹性失效，保证夹爪张开动作的顺畅性。安装使用时需要注意，该夹头的最大允许转速与配套主机的输出转速匹配，最高可支持3万转/分钟的旋转作业，作业时需要根据刀具直径调整锁紧力，夹持0.3mm左右的极小直径刀具时不需要过度锁紧，避免夹爪压力过大压断刀具，夹持1mm左右的上限直径刀具时可适当增加锁紧力，保证高转速下刀具不会出现打滑。夹头的整体最大外径不超过10mm，在狭小空间内作业时，不会因为夹头外径过大干涉工件的周边结构，可深入到工件的凹槽、窄腔内部完成钻孔或打磨作业，解决了常规大尺寸夹头无法进入狭小作业空间的问题。
