三位单列2.54mm节距压接连接器外壳

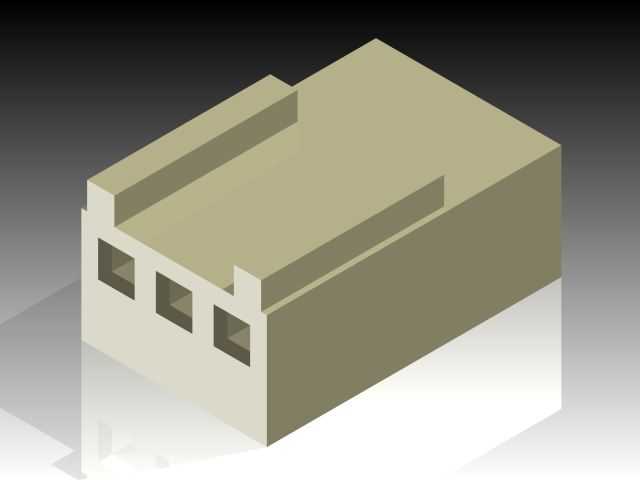

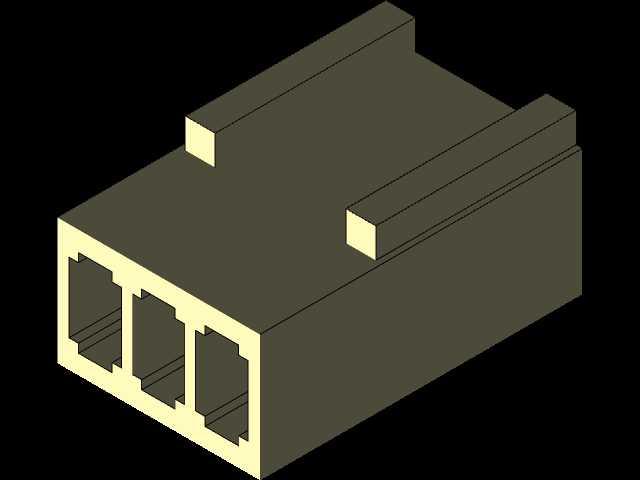

　　在低压电气控制、消费电子内部线束互联、小型工控模块信号传输场景中，这类2.54mm节距的压接外壳是板对线连接方案里的常用基础部件，主要承担端子定位、绝缘防护、对接导向的核心作用，避免压接后的金属端子出现偏移、短路、外力拉扯松脱的问题，同时为公母端对接提供精准的对位基准，降低现场装配时的插针歪折、错插概率。从结构设计逻辑来看，这款三位单列的壳体采用对称式的腔体布局，每个腔体对应一个压接端子的安装位，腔体内壁设置有与端子倒刺匹配的卡位台阶，当压接好导线的端子从尾部推入腔体后，倒刺会卡入台阶位置，实现端子的轴向固定，即便是承受常规的线束拉拽力，端子也不会从壳体内脱出。壳体顶部设置的凸起导向筋，会在与对应公座对接时先进入对方的导向槽，

　　提前修正对接偏移量，保证插合过程中端子的对中度，避免插针偏斜导致的接触不良或者塑壳损伤。从安装边界来看，这款壳体的节距严格遵循2.54mm的通用排针排母间距标准，三位的总宽度适配常规的三针位安装空间，壳体的壁厚均匀，适配常规的注塑成型工艺要求，外壁的拔模斜度控制在合理范围，既方便生产时的脱模，也不会影响对接时的配合精度。壳体尾部的进线口做了圆角过渡处理，避免线束弯折时被塑壳锐边割破绝缘层，造成线芯外露的安全隐患。在实际选型应用中，这类压接外壳需要匹配对应线规的压接端子使用，通常适配22-26AWG的电子线，压接完成后推入壳体即可完成线束端的连接器制作，相比焊接式的连接方案，压接式的装配效率更高，适合批量生产的线束加工场景，

　　同时可拆卸的结构也方便后期维护时的线序调整与端子更换。在结构建模过程中，需要重点把控腔体的尺寸公差，尤其是端子卡位的位置尺寸、腔体之间的中心距、对接面的导向尺寸，这些参数直接影响端子的固定可靠性与对接顺畅度，如果腔体中心距偏差超过0.1mm，就会出现对接时插针无法对位、插合力过大的问题；如果卡位台阶的深度不足，会导致端子保持力不够，使用过程中容易出现端子退针的故障。壳体的外形做了简约的直角过渡处理，没有多余的冗余结构，既可以缩小整体占用的安装空间，也能减少注塑时的材料消耗，同时规整的外形方便在密集布线的场景中排布，不会和周边的其他元器件产生结构干涉。在实际的设备装配场景中，这类连接器外壳多用于小电流的信号传输回路，

　　比如传感器信号接线、控制面板按键接线、小型PCB板之间的信号互联，因为2.54mm的节距属于行业通用标准，互换性较强，不同厂商生产的同规格塑壳与端子基本可以实现适配，能够降低供应链的选型风险。建模时还需要考虑塑壳的收缩率，因为这类壳体通常采用PA66或者PBT等工程塑料注塑成型，不同材料的成型收缩率存在差异，在三维建模阶段就要提前预留收缩余量，保证开模生产后的成品尺寸符合设计公差要求。另外，壳体表面没有多余的卡扣结构，整体结构简单，生产良率高，成本可控，适合大批量的应用场景，三位的位数设计刚好对应常见的三线制信号接线需求，比如电源、信号、接地的三线连接场景，不需要额外裁剪或者拼接多位数的壳体，使用起来更加便捷。
