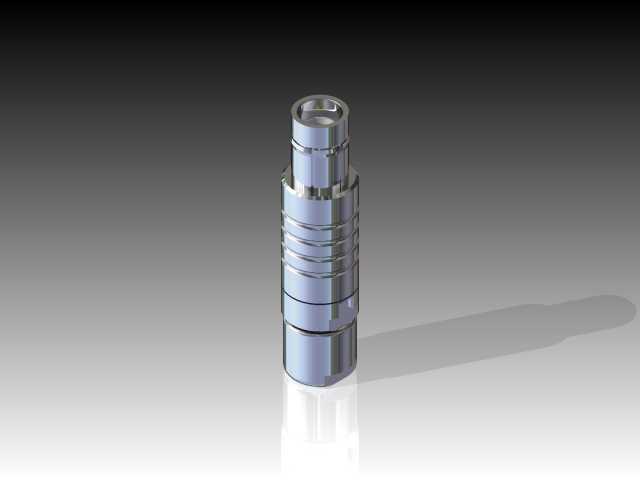

小型按扣式BNC射频同轴连接插头结构

　　在射频信号传输链路的终端连接场景里，这类小型按扣结构的BNC插头是测试测量、通信设备互联、小型射频模块搭建场景里的常用连接件，区别于传统螺纹锁紧的BNC接头，按扣式的快锁结构能大幅提升频繁插拔场景下的操作效率，不需要额外旋转锁紧动作，对准接口推入即可完成连接锁定，拔出时只需轻拉接头外层的解锁套就能快速分离，非常适合测试工位频繁换接测试线缆、便携通信设备快速外接天线这类需要反复拆装的使用场景。从结构设计逻辑来看，这款接头整体采用圆柱形同轴布局，内部从内到外依次是信号插针、绝缘介质层、金属屏蔽外导体、外层绝缘护套与锁紧结构，完全匹配50Ω或75Ω阻抗的BNC母座接口标准，保证信号传输过程中的阻抗连续性，减少信号反射带来的传输损耗。

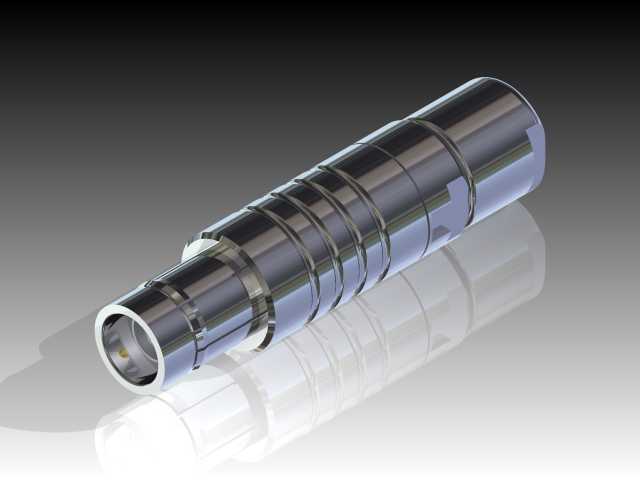

　　接头外表面设计了多道环形防滑槽，既可以提升插拔时手指与接头的摩擦力，避免手上有汗或者戴薄手套操作时打滑，也能在一定程度上提升接头外壳的结构强度，减少意外磕碰带来的外壳变形风险。接头的金属部件全部采用铜合金镀镍处理，内导体接触件镀金，既保证了良好的导电性能与屏蔽效果，也能提升接触件的耐磨性能与抗腐蚀能力，在常规室内使用环境下能保证上千次插拔后的接触可靠性，不会因为接触件氧化出现信号衰减、接触不良的问题。从安装边界来看，这款迷你型BNC插头的整体外径控制在较小尺寸，比常规BNC插头的径向尺寸缩小近三分之一，轴向长度也做了紧凑化设计，在高密度排布的射频接口面板上，不会因为接头体积过大干扰相邻接口的接插操作，适合空间受限的小型化通信设备、

　　便携测试仪器内部的线缆连接使用。按扣锁紧结构的内部设计了弹性卡爪，当插头推入适配母座时，卡爪会自动卡入母座外壁的环形卡槽内，提供足够的锁紧力，常规的线缆拖拽、设备小幅振动都不会导致接头意外松脱，保证信号连接的稳定性；解锁时外层滑套向前推动会撑开内部卡爪，让卡爪脱离母座卡槽，此时就能轻松拔出接头，整个操作过程单手即可完成，不需要额外工具辅助。在实际选型使用时，这类接头可以适配外径较细的射频同轴线缆，压接式的尾部结构可以和线缆外屏蔽层、内芯做可靠压接，压接后接头与线缆的拉脱力能满足行业通用标准，不会因为日常拉扯导致线缆与接头脱离。接头的绝缘介质采用低损耗的工程塑料材质，在常用的DC到GHz级别的射频信号传输频段内，

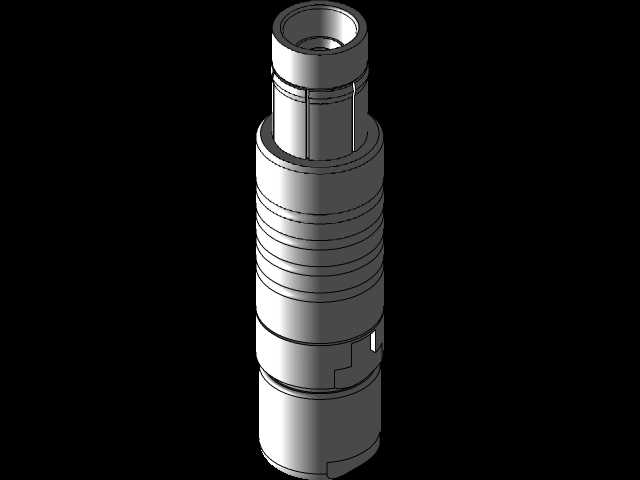

　　介质损耗控制在较低水平，不会因为介质本身的损耗导致信号过度衰减，满足常规射频测试、视频信号传输、低频通信信号互联的使用需求。从结构建模的细节来看，这款接头的所有配合尺寸都严格遵循BNC接口的标准规范，内导体插针的直径、伸出长度，外导体的内径、卡爪的位置尺寸，还有按扣滑套的行程距离，都和标准母座的尺寸做了匹配验证，建模时还原了内部卡爪的弹性结构细节、绝缘介质的定位台阶、尾部压接部位的防滑纹路，能直接用于设备结构设计时的接口干涉检查、线缆布线空间校核，也可以作为射频连接组件装配演示的三维模型使用，帮助结构设计人员在设备布局阶段提前确认接头的安装空间，避免后期打样后出现接头和周边结构件干涉、插拔操作空间不足的问题。在实际工程应用里，这类快锁式BNC插头相比传统螺纹BNC接头，操作效率能提升数倍，尤其是在需要同时连接多路射频信号的测试场景里，不需要逐个旋转拧紧接头，能大幅缩短测试准备时间，同时按扣结构的锁紧力度一致性更好，不会出现人工拧螺纹时力度过松导致接触不良、力度过大损坏接口螺纹的问题，长期使用的维护成本更低。
