斜轨行走角轮结构设计方案

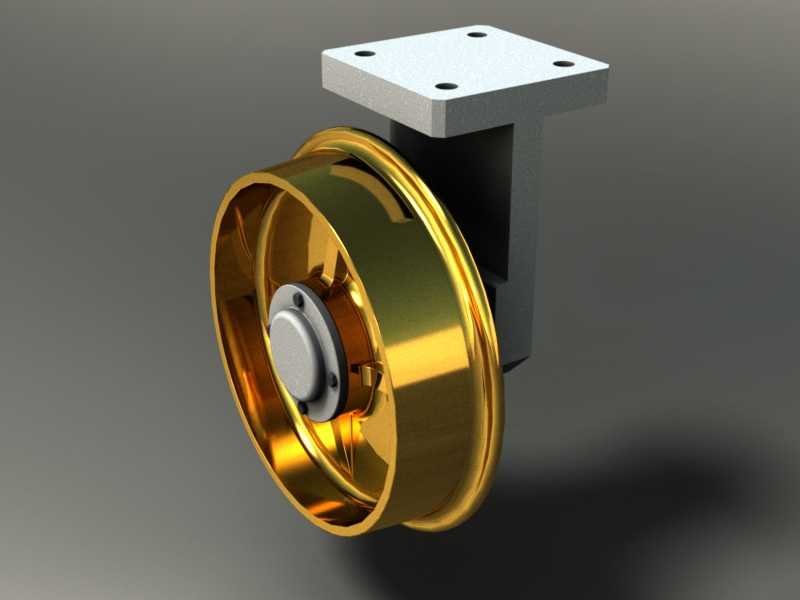

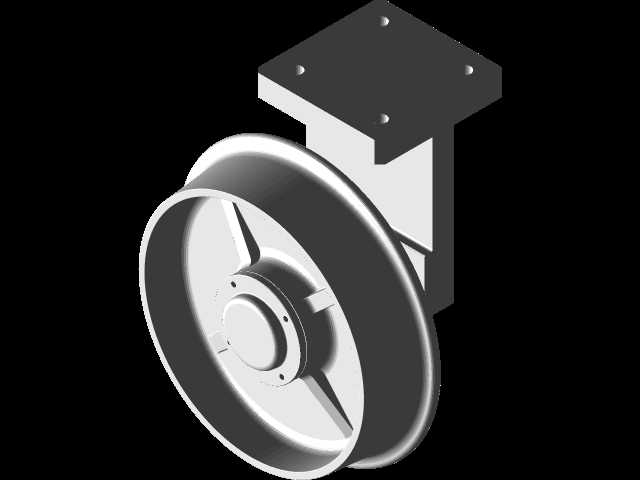

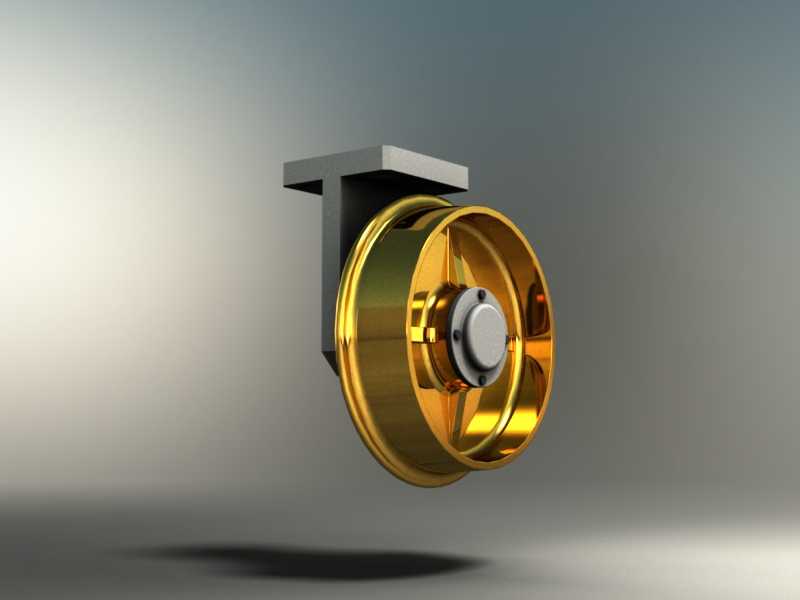

　　斜轨用角轮是轨道行走类设备的核心承载行走部件，主要适配带侧向限位需求的斜向铺设轨道场景，常见于矿山斜井运输设备、厂区斜向物料输送台车、重型仓储斜轨穿梭机构、游乐设施斜向提升段行走机构等工况，这类场景下普通平轨行走轮无法同时承受垂直载荷与轨道侧向的导向分力，容易出现脱轨、轮缘偏磨过快、运行卡滞等问题，角轮的轮缘结构恰好能匹配轨道侧面的限位接触面，在倾斜轨道上同时承担承载与导向双重作用。从结构设计逻辑来看，这款角轮采用单轮缘踏面结构，轮缘与踏面采用圆弧过渡设计，避免应力集中在轮缘根部，长期承受交变载荷时不容易出现根部裂纹；轮体主体采用金属材质，表面做硬化处理，踏面粗糙度控制在合理区间，既降低运行过程中的滚动阻力，也能提升耐磨性能，

　　延长部件更换周期。安装端采用方形法兰连接结构，法兰面设置四个对称分布的安装通孔，孔位公差按照机械安装通用标准设计，能直接与设备底部的安装支座通过螺栓紧固，不需要额外设计转接件，降低现场安装的适配难度；法兰与轮体之间的支撑座采用箱型截面结构，相比实心支撑结构在保证结构刚度的前提下降低了整体自重，支撑座内部做了加强筋布局，能承受行走过程中启动、制动带来的冲击载荷，不会出现支撑座变形导致轮体偏斜的问题。在尺寸边界设计上，轮体直径的选型匹配常规斜轨运输设备的行走速度区间，过大的轮径会抬升设备整体安装高度，增加上部结构的重心高度，影响斜轨运行的稳定性，过小的轮径则会增大滚动阻力，同时提升轮面接触应力，加快踏面磨损；

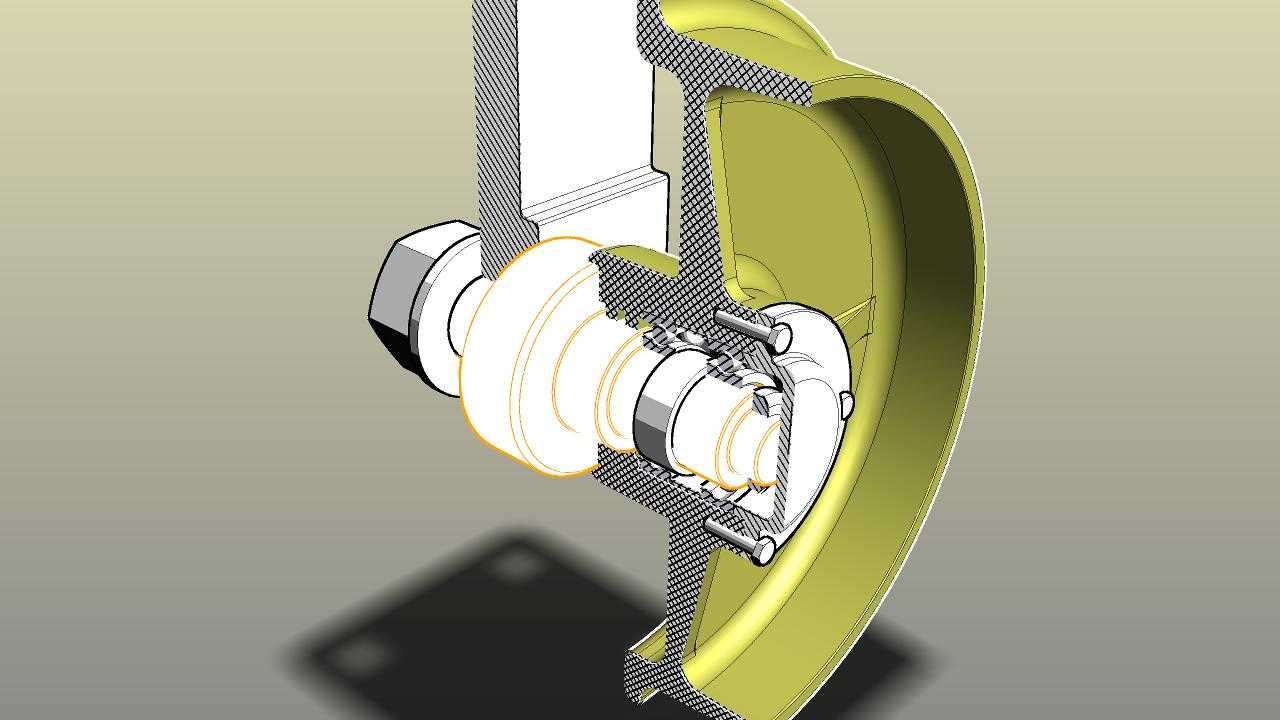

　　轮缘高度按照轨道型号的限位需求设计，既保证足够的侧向限位余量，避免过弯道或者轨道存在安装偏差时轮缘爬上轨面导致脱轨，也不会因为轮缘过高增加不必要的重量，同时避免轮缘与轨道底部的固定螺栓等附属结构发生干涉。踏面的锥度设计匹配斜轨的倾斜角度，当设备在斜轨上运行时，轮体与轨面的接触能保持全宽度贴合，避免局部接触应力过大导致踏面局部压溃或者异常磨损；轮体中心的轴承安装位采用阶梯孔设计，适配标准深沟球轴承或者圆锥滚子轴承的安装，根据实际载荷大小可以灵活选配轴承型号，轴承外侧设置端盖密封结构，能阻挡轨道运行场景下的粉尘、水渍进入轴承内部，延长轴承的润滑维护周期，降低日常运维的工作量。实际应用中，这类角轮的选型需要匹配轨道的截面尺寸、

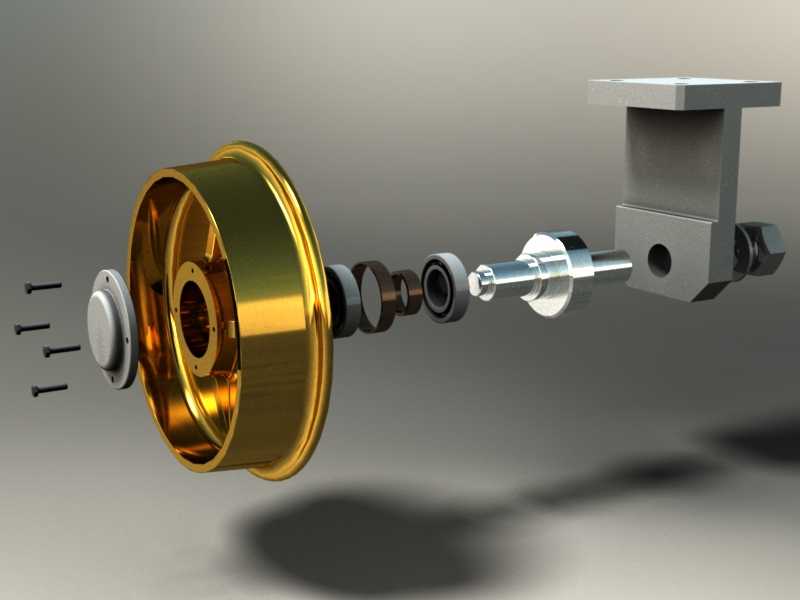

　　设备的额定承载重量、运行速度、轨道倾斜角度等参数，这款结构的安装法兰孔距、轮缘内侧间距、踏面宽度都预留了一定的适配余量，能适配多数常用规格的斜向钢轨，不需要针对每一种轨道型号重新设计轮体结构，能缩短非标行走设备的设计周期。设计过程中还考虑了轮体的拆装便利性，轴承端盖采用沉头螺钉固定，拆卸时不需要专用工装就能完成轴承的更换与润滑脂补充，支撑座与法兰为一体化加工结构，不存在焊接连接的应力变形问题，安装面的平面度精度有保障，紧固后不会因为安装面不平整导致轮体出现偏角，避免运行过程中出现啃轨现象。轮体的动平衡按照常规行走部件的精度等级做了控制，运行速度在设计区间内时不会出现明显的振动，能保证上部搭载的设备运行平稳，对于搭载精密物料或者有平稳运行要求的场景也能适配。
