2英寸等径PVC三通管路接头结构

　　在民用给排水、家装水路改造、小型农用灌溉管路、低压化工流体输送等场景里，等径三通是管路系统里最常用的分流、合流连接件之一，这款2英寸规格的PVC三通，就是针对公称通径2英寸的PVC管路配套设计的接头部件。从实际工程使用的角度来说，这类三通的核心作用是在不改变管路通径的前提下，实现主管路向垂直方向引出支路，或是将两条支路的流体汇入主管路，整个流道没有突兀的变径台阶，能最大程度降低流体在分流位置的局部阻力，减少管路系统的压损，避免流体在转角位置形成涡流造成的杂质沉积问题。

　　设计这款接头的时候，首先要匹配对应规格PVC管材的外径公差，三个接口的承口尺寸完全一致，承口内部预留了标准的涂胶安装深度，安装时不需要额外做变径转接，直接将对应规格的PVC管材插入承口，涂抹专用PVC粘接剂即可完成密封固定，承口外壁做了一圈凸起的加强筋结构，这个结构不是装饰作用，一方面是增加承口位置的结构强度，避免管材插入时承口受力开裂，另一方面也能作为安装到位的视觉标识，施工时管材插接到加强筋位置就达到了设计的插入深度，不会出现插入过浅导致的连接强度不足、密封失效问题。

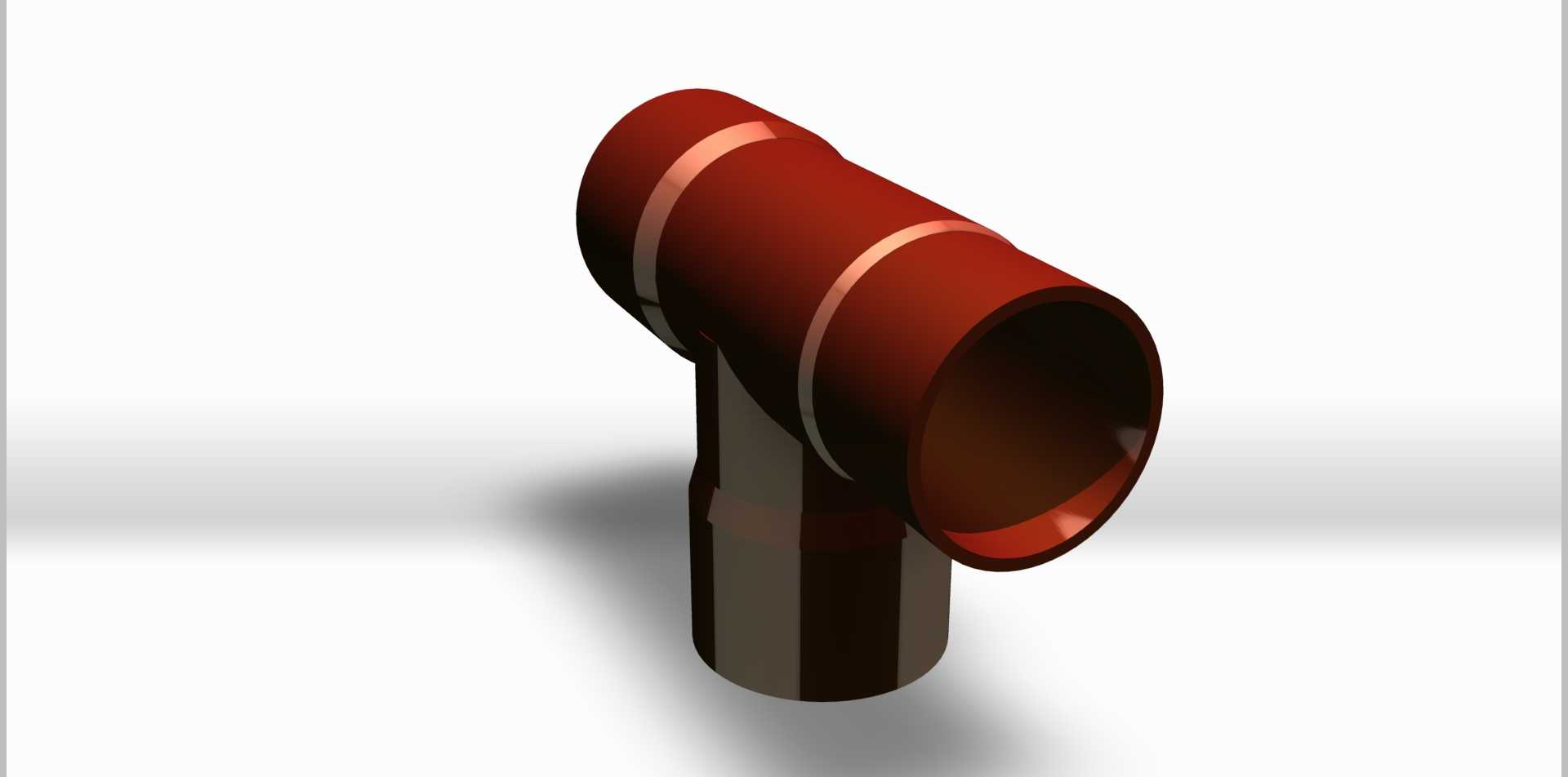

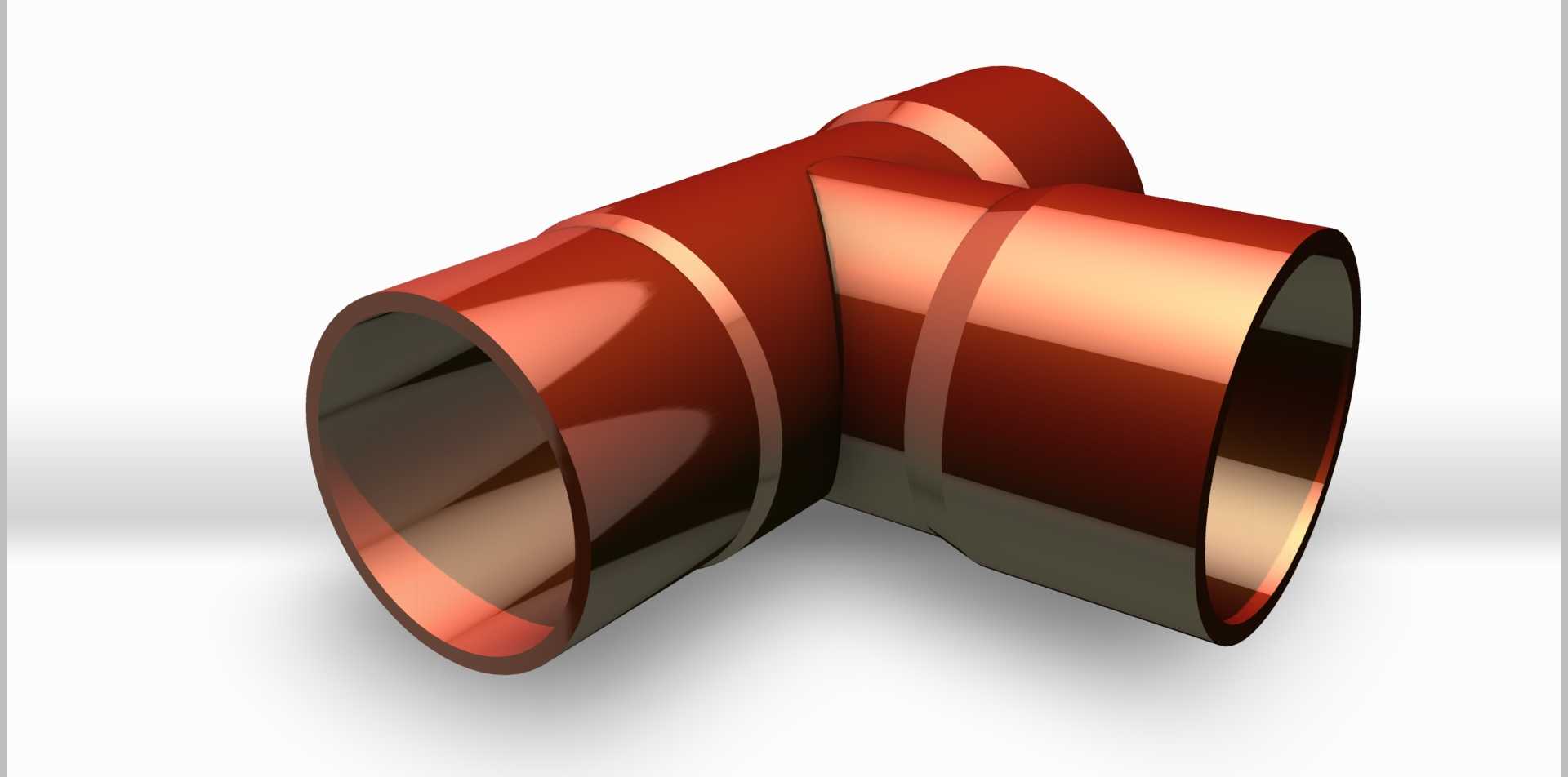

　　从外形结构来看，三个接口的轴线处于同一平面，两个直通接口同轴布置，第三个接口垂直于直通轴线，属于正三通结构，整体采用圆滑过渡的转角设计，没有尖锐的直角棱边，既降低了注塑生产时的应力集中问题，也能避免安装施工时棱角划伤操作人员。整个接头的壁厚是按照低压流体输送的承压要求设计的，常温下可承受常规给排水系统的工作压力，满足民用建筑、普通工业低压管路的使用要求，外壁光滑无凹陷，内壁流道做了顺滑处理，分流位置的内壁圆角经过反复调整，能让流体分流时的流向过渡更平缓，减少水流噪音和压损。

　　在安装边界上，这款三通的三个接口中心距是按照标准管件尺寸设计的，管路排布时不需要额外调整安装间距，和同规格的PVC弯头、直接、阀门等配件可以直接组合使用，整体外形尺寸紧凑，在狭小的管路安装空间里也能顺利布置，不会因为接头体积过大导致相邻管路干涉。实际选型时要注意，这类PVC材质的三通适用于输送常温流体，不能用于高温流体管路，也不适合在有强有机溶剂腐蚀的特殊流体场景使用，常规的生活冷水、低压灌溉输水、普通排污管路场景下，这类等径三通的安装便捷性、密封可靠性、成本优势都远高于金属材质的三通接头，而且PVC材质本身的耐水腐蚀特性，也不需要做额外的防腐处理，长期埋地或者明装使用都不会出现锈蚀问题，后期维护成本极低。

　　建模过程中，所有的承口尺寸、加强筋位置、转角圆角都是按照实物测绘的真实尺寸还原的，没有做理想化的简化，承口内部的安装限位台阶、外壁的脱模斜度都完整保留，不管是用来做管路系统的装配模拟、施工排布的BIM建模，还是用来做注塑模具的设计参考，都能直接匹配实际的工程尺寸，不会出现建模尺寸和实物不符导致的装配干涉问题。很多新手建模时容易忽略承口的插入深度和加强筋的结构，导致模拟装配时管材插入深度不足，或是承口强度计算出现偏差，这个模型完全按照实物的结构特征还原，能直接用于相关的管路设计、教学演示、产品二次开发等场景。
