搅拌设备主轴快拆式联轴器结构设计

　　在化工配料、食品均质、污水处理药剂混配等连续生产场景中，顶入式工业搅拌机的搅拌桨长期接触腐蚀性介质、高粘度物料，桨叶磨损、结垢后的维保更换一直是现场运维的痛点——常规的键连接、紧定螺钉锁紧式轴接结构，要么需要向上抽出整根主轴才能拆换桨叶，要么要预留足够的轴向拆装空间，而很多生产现场的搅拌罐顶部安装有减速电机、密封机架、进料管线，根本没有预留主轴向上抽出的操作空间，罐体内部的桨叶如果向下拆卸，又会被罐底的出料口、挡板结构干涉，传统轴接结构在这类受限安装空间里的维保效率极低，单次拆换桨叶往往需要拆除顶部的驱动单元，不仅耗时久，还容易破坏主轴与减速箱的装配同轴度，带来后续运行的振动隐患。

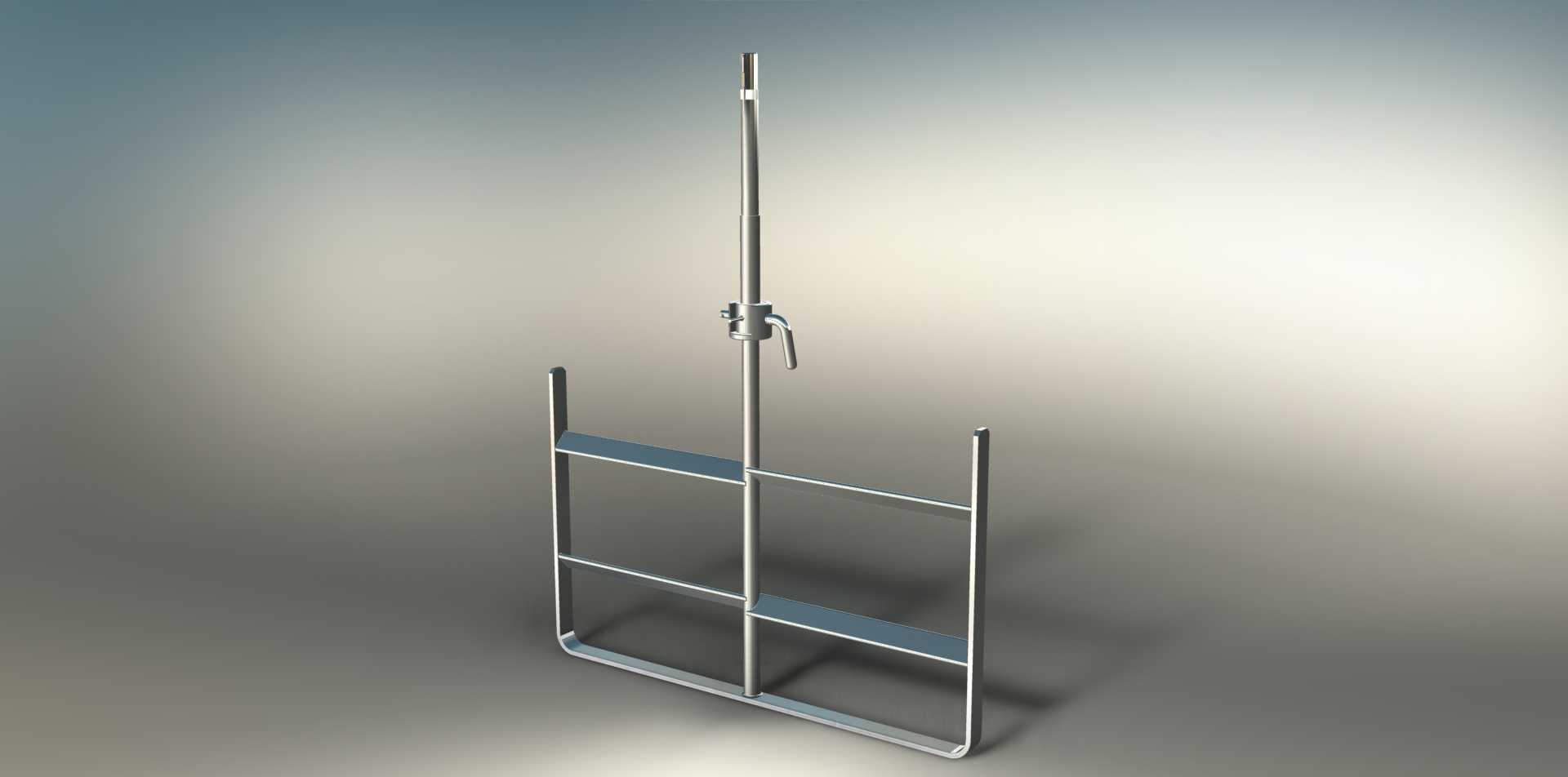

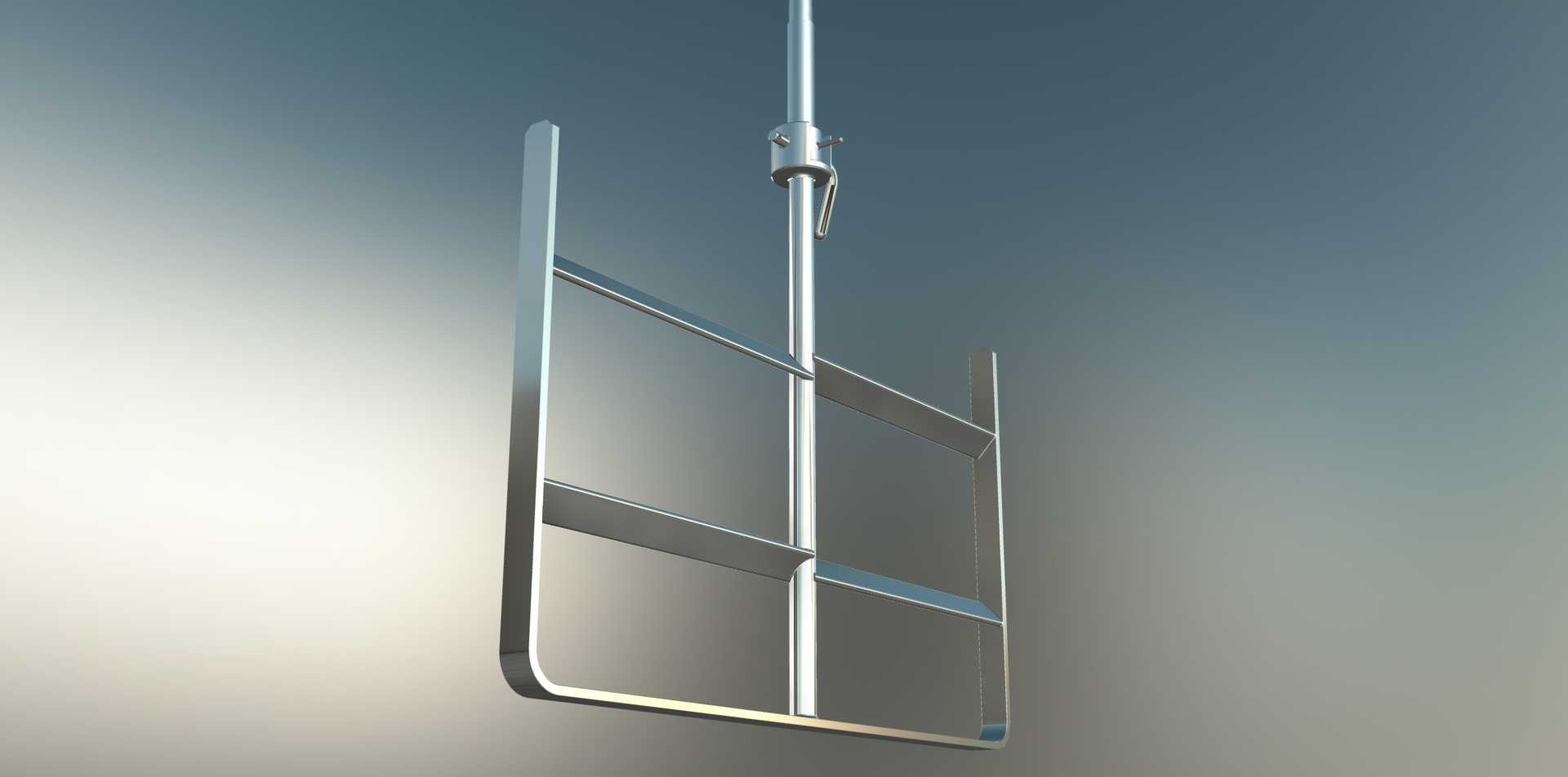

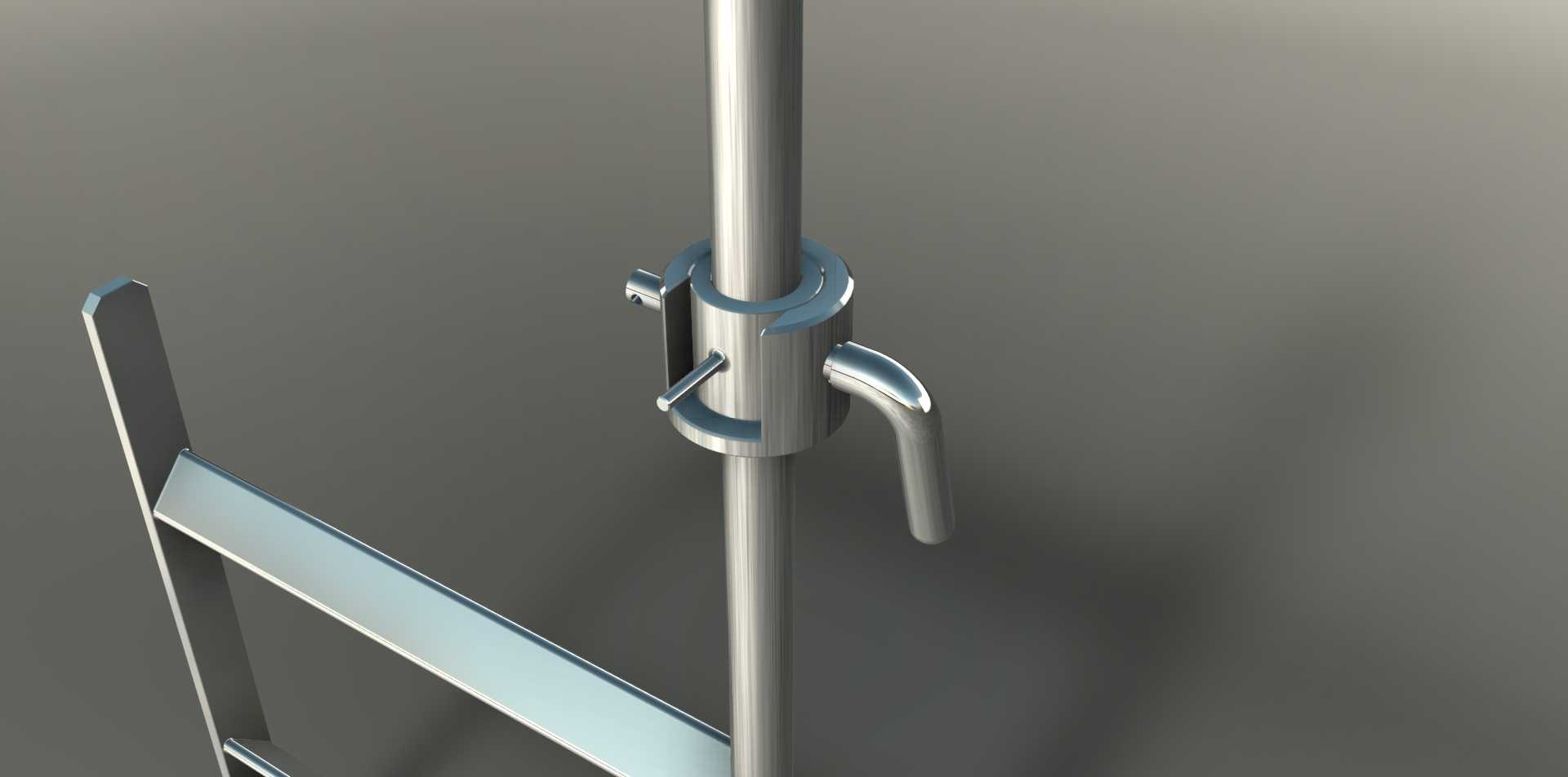

　　这套快拆式联轴器结构，正是针对这类轴向无拆装余量的安装场景设计，核心解决搅拌桨与主轴之间无轴向移动空间下的快速接合与分离问题。整套结构采用剖分式环抱锁紧的设计思路，主体为两个对称的半环形锁紧夹套，夹套内壁加工有与主轴、搅拌桨轴端匹配的定位环槽，安装时不需要沿轴向挪动主轴或者桨叶，只需要将两个半夹套从径向扣合在两根轴的对接位置，通过侧面的锁紧手柄带动偏心锁紧机构，将两个半夹套拉紧环抱在轴上，夹套内壁的环槽会嵌入轴端预先加工的定位凸台，既可以传递搅拌过程中的扭矩，又能承受桨叶搅拌时产生的轴向窜动力，不需要额外加工键槽，也不需要焊接固定，拆装全程只需要扳动侧面的快拆手柄，不需要使用扳手、拉马等专用工具，单人即可在两分钟内完成桨叶的拆换作业。

　　从安装边界来看，这套联轴器的径向最大轮廓尺寸比主轴直径大60%左右，侧面的锁紧手柄在松开状态下的外伸长度不超过夹套外径的二分之一，安装时只需要在轴对接位置预留出与夹套长度匹配的径向操作空间即可，不需要在轴向预留任何拆装行程，适配直径20mm到80mm的实心搅拌主轴，对接的两根轴不需要严格保证端面完全贴合，允许存在不超过5mm的轴向间隙，夹套环抱的有效接触长度不小于轴径的1.5倍，足以传递常规工业搅拌场景下的扭矩，在物料粘度不超过10000cp的搅拌工况下，锁紧结构不会出现打滑、松脱的问题。

　　结构设计上特意规避了细小的易脱落零件，两个半夹套之间通过铰接结构连接，不会在拆装时出现零件掉落进搅拌罐的风险，侧面的锁紧手柄采用偏心凸轮锁紧原理，扳动到锁紧位置后会形成机械自锁，不会因为搅拌过程中的振动自行松开，手柄的操作力经过杠杆比优化，操作人员不需要施加过大的扳动力即可达到足够的锁紧力，夹套与轴接触的内壁做了防滑纹理处理，即使轴表面存在轻微的锈蚀、物料残留，也能保证足够的摩擦力传递扭矩。

　　在实际应用中，这套结构不仅可以用在工业搅拌机的桨叶连接上，也可以延伸用到各类轴向安装空间受限的轴系快速连接场景，比如输送线的辊筒快换、搅拌设备的附件加装、长轴的分段对接等场景，相比传统的法兰式联轴器、刚性套筒联轴器，它的拆装效率提升80%以上，而且不需要对原有主轴做大量的二次加工，只需要在轴端加工出简单的定位环槽即可完成适配，对于老旧搅拌设备的维保改造也有很强的适配性，不需要更换原有主轴和驱动单元，只需要替换原有的轴接结构即可解决受限空间下的拆装难题。

　　考虑到搅拌场景的腐蚀问题，夹套和锁紧件的结构设计上尽量减少了积液缝隙，所有棱角都做了圆弧过渡，不容易积存物料残渣，冲洗维护时也很容易清理干净，不会出现物料在联轴器缝隙里结垢导致后续无法拆开的问题，锁紧机构的转动配合位置预留了润滑脂填充槽，长期在潮湿、有腐蚀的环境下使用也不会出现锈死的情况。整套结构没有复杂的曲面和特殊加工要求，普通的车削、铣削设备即可完成全部零件的加工，加工成本低，互换性强，易损件只有夹套内壁的防滑阻尼垫，更换成本极低，适合批量应用在各类工业搅拌设备的轴系连接设计中。
