翻盖封口机用空气歧管旋转轴结构

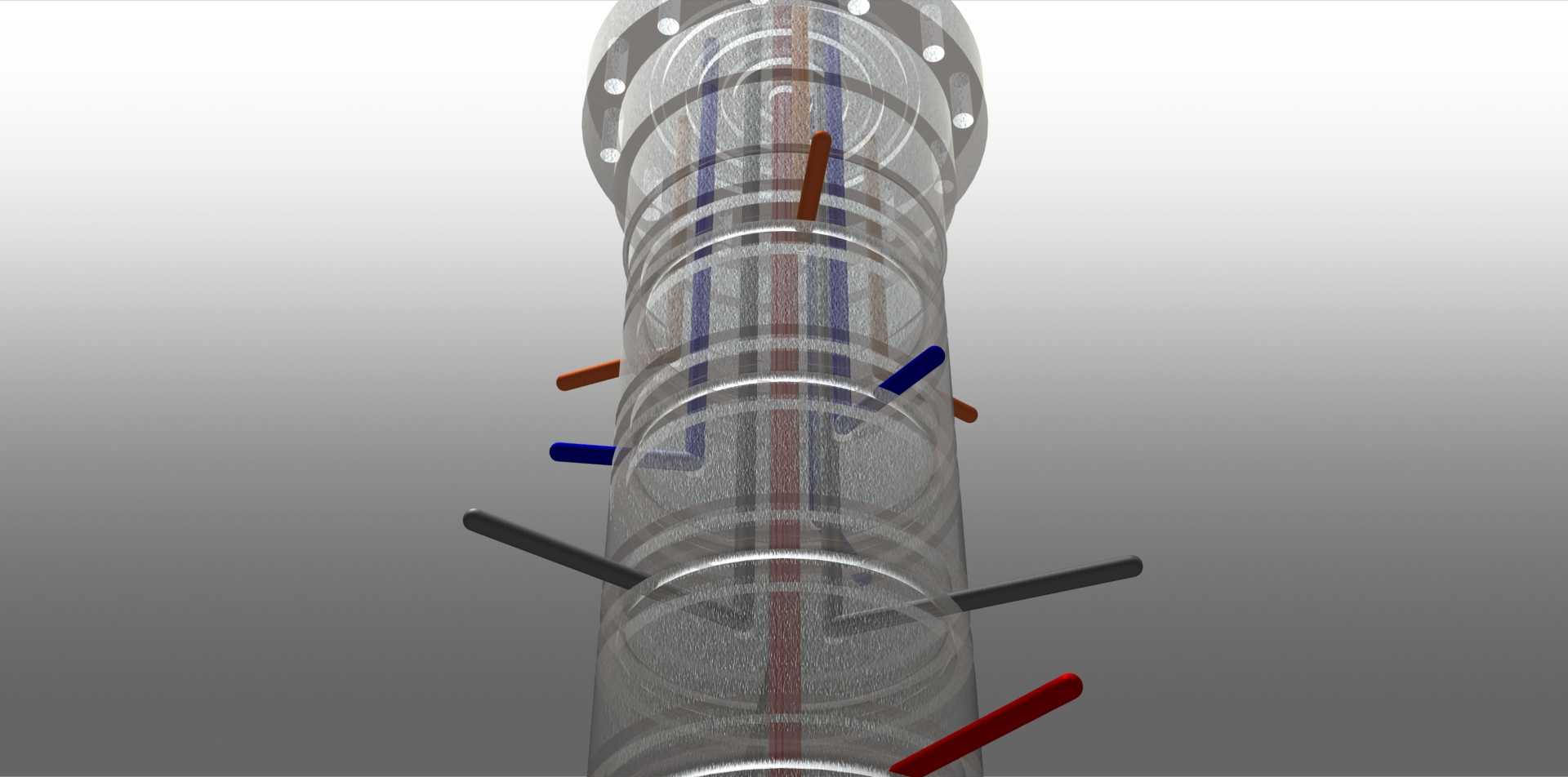

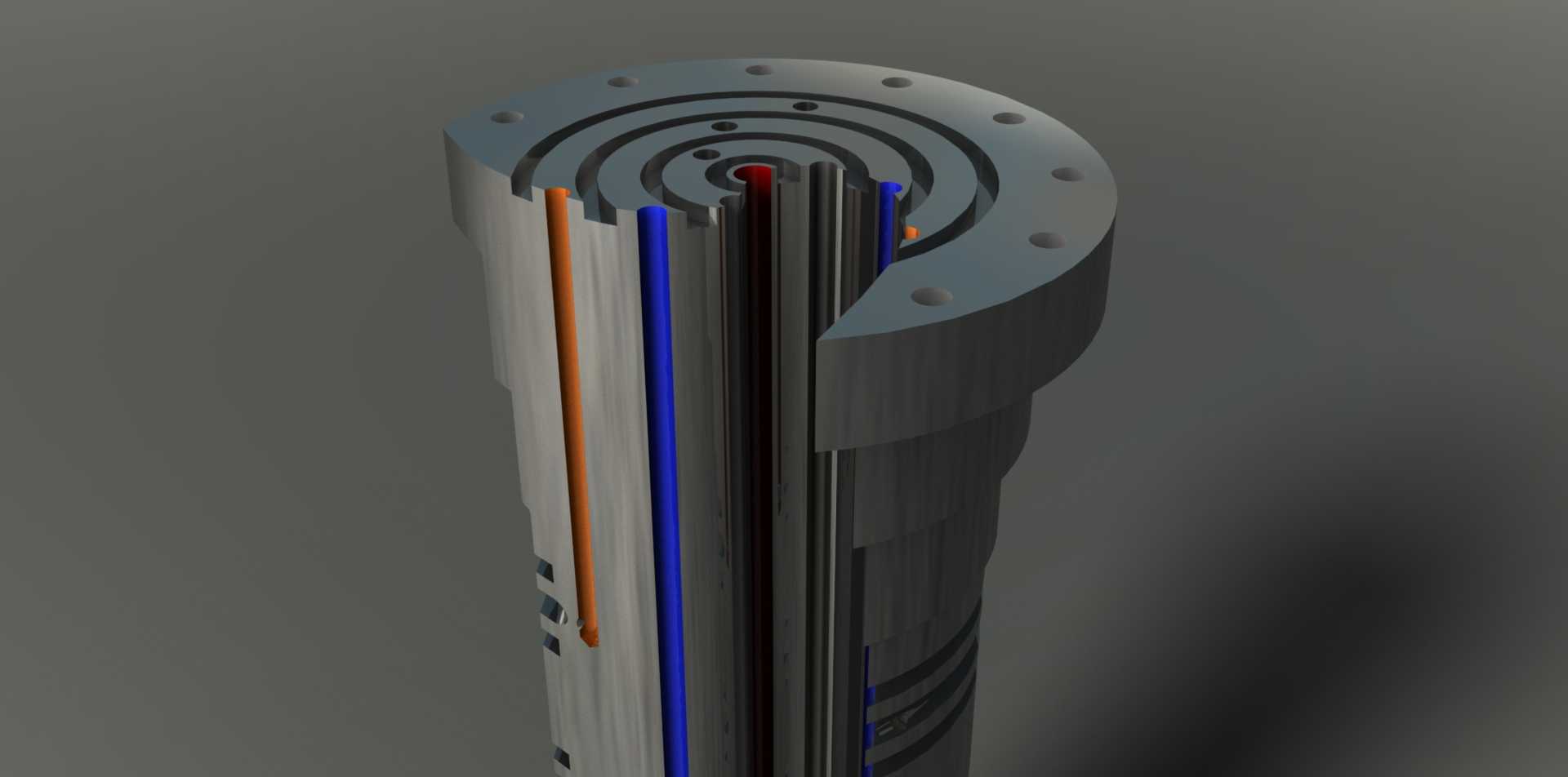

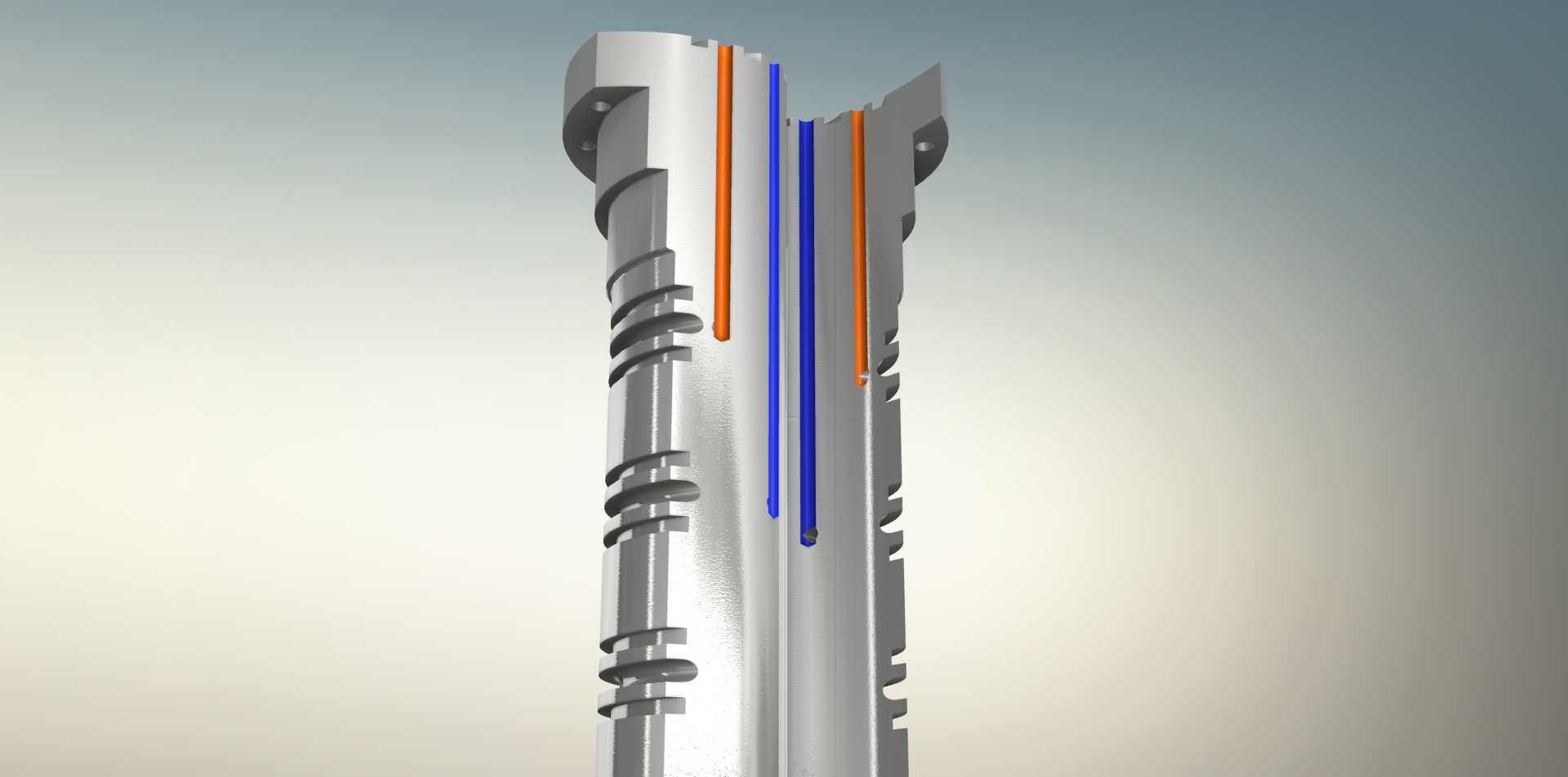

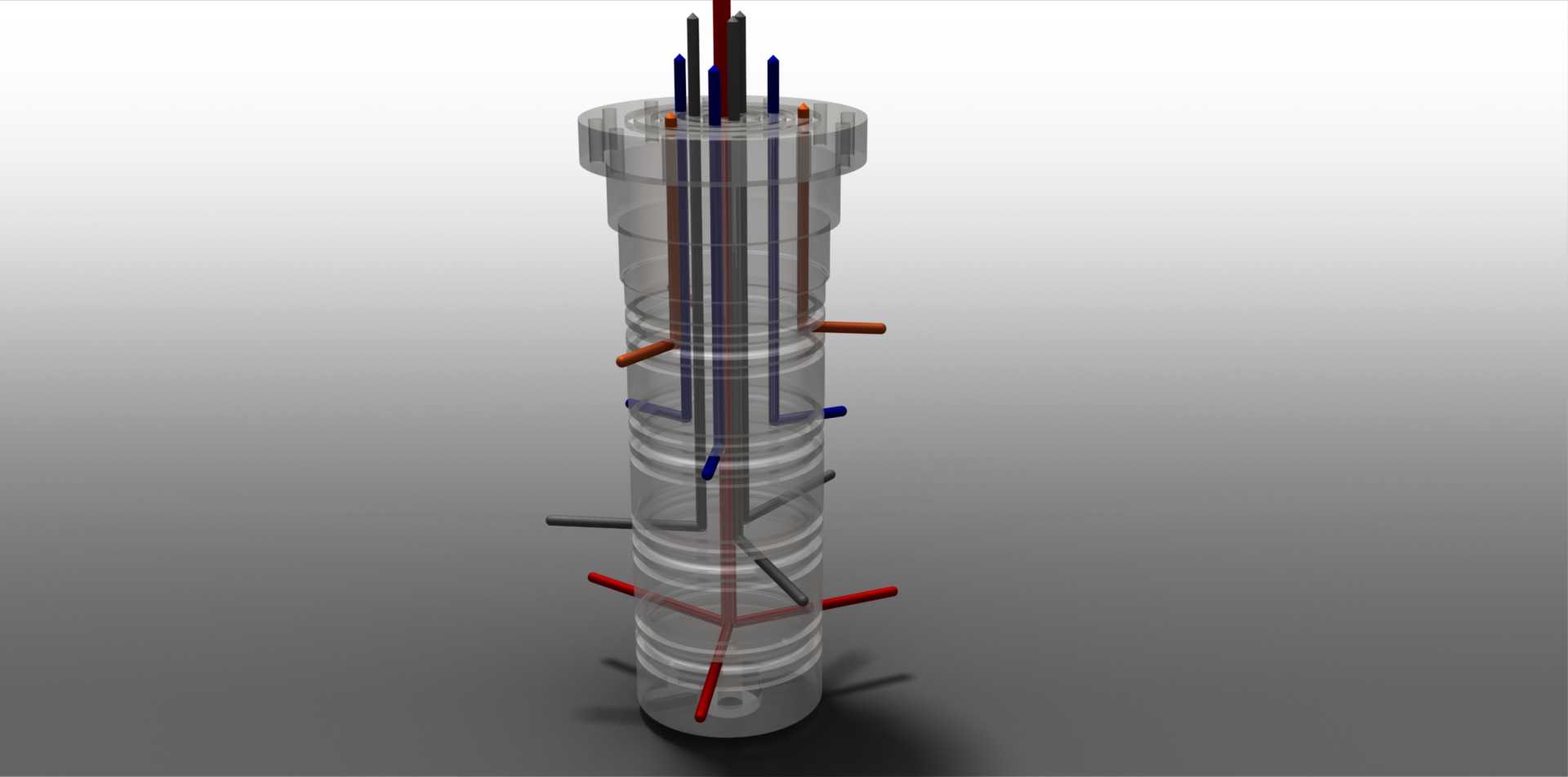

　　在翻盖式封口设备的转盘工位布局中，这类集成气路分配功能的旋转轴属于核心传动兼介质输送构件，区别于普通仅传递扭矩的光轴类零件，它需要在随转盘做连续回转动作的同时，持续为转盘上分布的多个气动执行元件输送稳定压力的压缩空气，解决回转部件与固定气源之间的气路连通问题，避免普通软管直连随轴转动出现的管路缠绕、弯折破损、气路泄漏等常见故障。从实际使用场景来看，这类轴件通常安装在封口机转盘的中心回转位置，上端对接转盘安装法兰，通过轴身的台阶结构与轴承配合实现回转支撑，下端则连接固定的气源分配模块，轴身沿轴向加工有多条独立的密封气路槽，每条气路槽对应一组气动执行元件的供气通路，不同气路之间通过密封圈实现径向密封，

　　确保各通路的压缩空气不会出现串压问题，可分别为不同工位的吸盘、压合气缸、翻盖执行机构提供独立的气压供给，匹配转盘多工位同步作业的节拍需求。设计这类轴件时，首先要核算设备转盘的总负载，包括转盘自重、工装夹具重量、待加工工件重量，结合转盘的回转转速确定轴的最小轴径，保证轴的抗弯强度、抗扭强度满足连续运转的疲劳寿命要求，避免长期回转出现轴身弯曲变形导致的密封件偏磨、气路泄漏问题。其次要根据设备上气动部件的数量、单个气动元件的耗气量，确定每条气路槽的通流截面积，保证压缩空气在气路内的流速处于合理区间，避免通路过小导致的气压损失过大，造成气动元件出力不足、动作响应滞后的问题。轴身的密封槽尺寸需要匹配对应规格的O型密封圈，槽的深度、

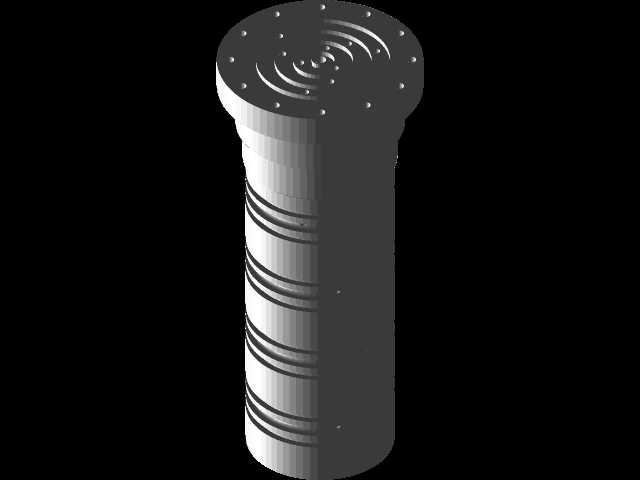

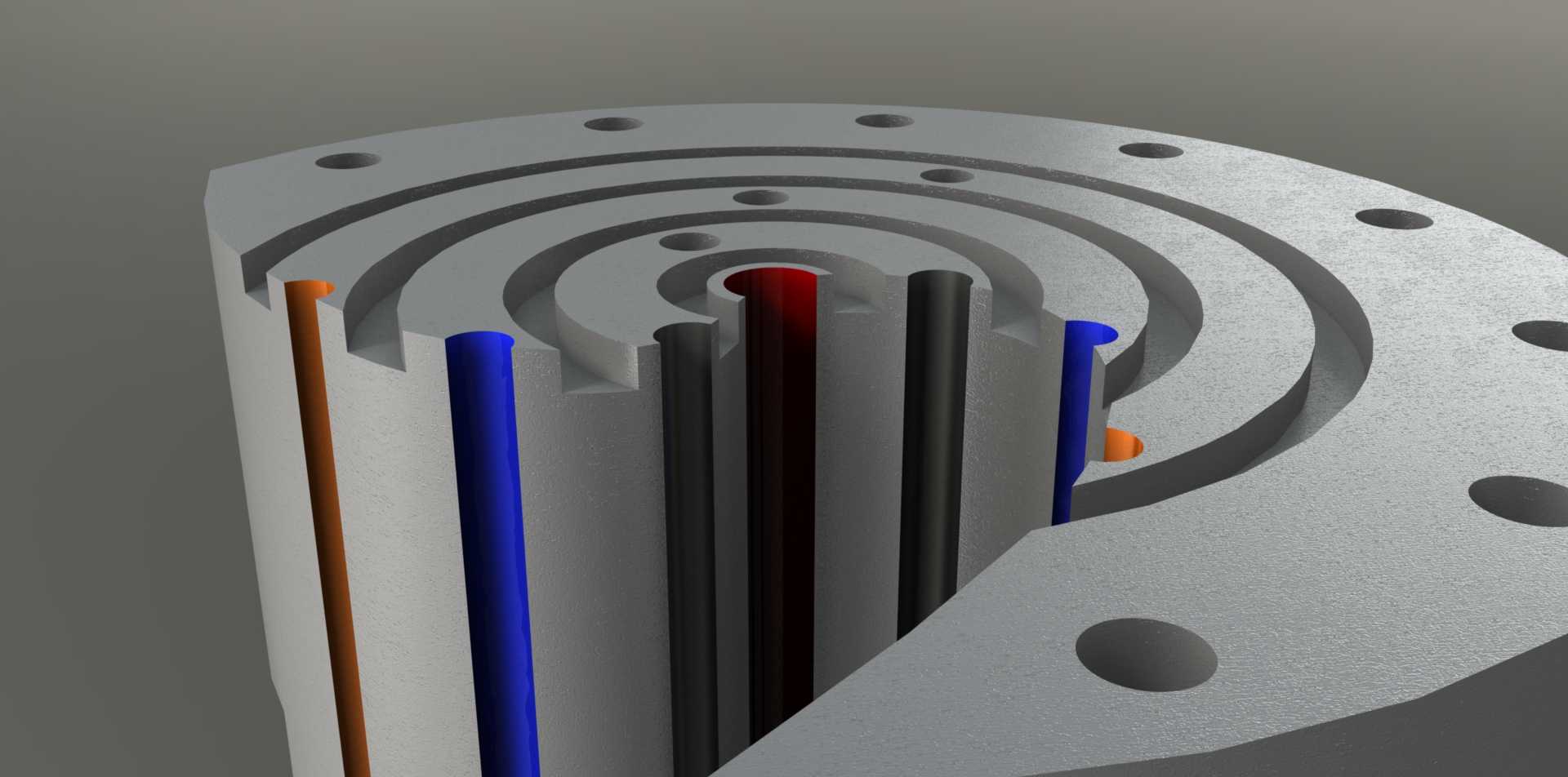

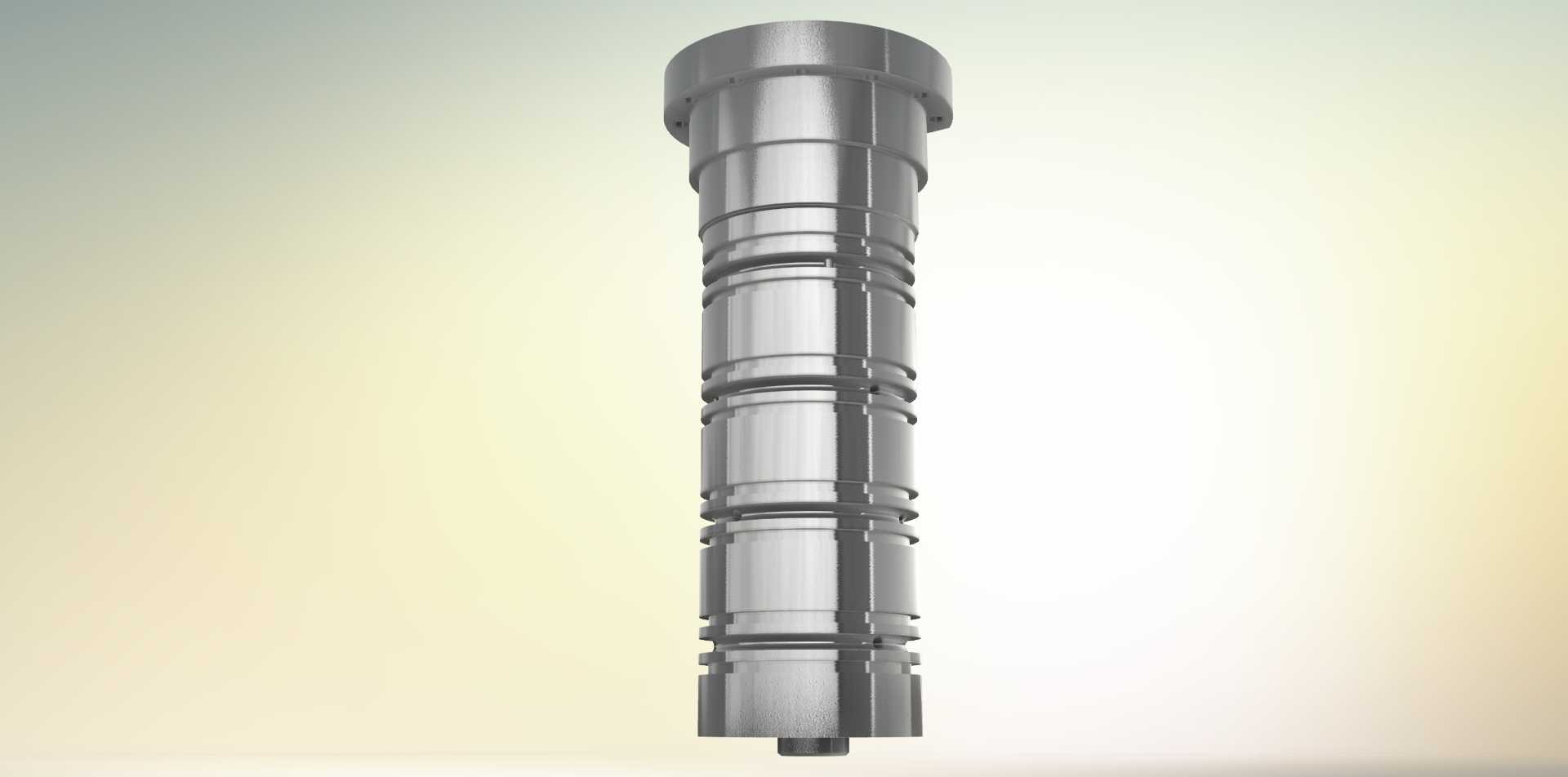

　　宽度公差控制在合理范围，既要保证密封圈安装后有足够的压缩量实现密封，又要避免压缩量过大导致密封圈与轴套之间的摩擦阻力过高，增加驱动电机的负载，同时加速密封圈的磨损缩短维护周期。轴身外侧的多道环形卡槽，一方面用于安装轴向定位的卡簧，实现轴承、轴套、密封组件的轴向位置固定，保证各零件装配后不会出现轴向窜动，另一方面也可作为气路的分隔定位基准，确保各气路的轴向位置与固定端的进气孔精准对位，不会出现气路错位导致的供气中断。轴上端的法兰安装面加工有定位销孔与螺栓连接孔，与转盘底部的安装基准面配合，保证转盘的回转中心与轴的中心重合，避免转盘转动时出现偏心晃动，影响封口工位的定位精度。轴的整体加工精度要求较高，

　　与轴承配合的轴颈位置需要达到对应的公差等级，表面粗糙度满足轴承安装的配合要求，气路槽的内壁需要做光滑处理，去除加工毛刺，避免压缩空气携带的杂质在槽内堆积堵塞气路，同时减少气路内的压力损失。在实际装配过程中，这类轴件需要先预装所有密封件，做通气保压测试，确认各气路在额定工作压力下无泄漏、无串压问题后，再整体装入设备的回转支撑座内，装配时要注意避免密封圈被轴肩、孔口的锐边划伤，防止使用过程中出现密封失效。这类集成气路功能的旋转轴，除了在翻盖封口机上使用外，也可适配其他多工位回转式自动化设备，比如回转式贴标设备、多工位组装设备、转盘式检测设备，只要设备上的回转工位需要布置气动执行元件，都可以参考这类结构的设计思路，根据实际的工位数量、气路需求、负载参数调整轴的尺寸、气路数量、安装接口形式，替代传统的回转接头加分立转轴的组合结构，减少设备的整体安装空间，降低传动链路的装配误差，提升设备运行的稳定性。
