翻转顶盖闭合机用金属卸料锥结构

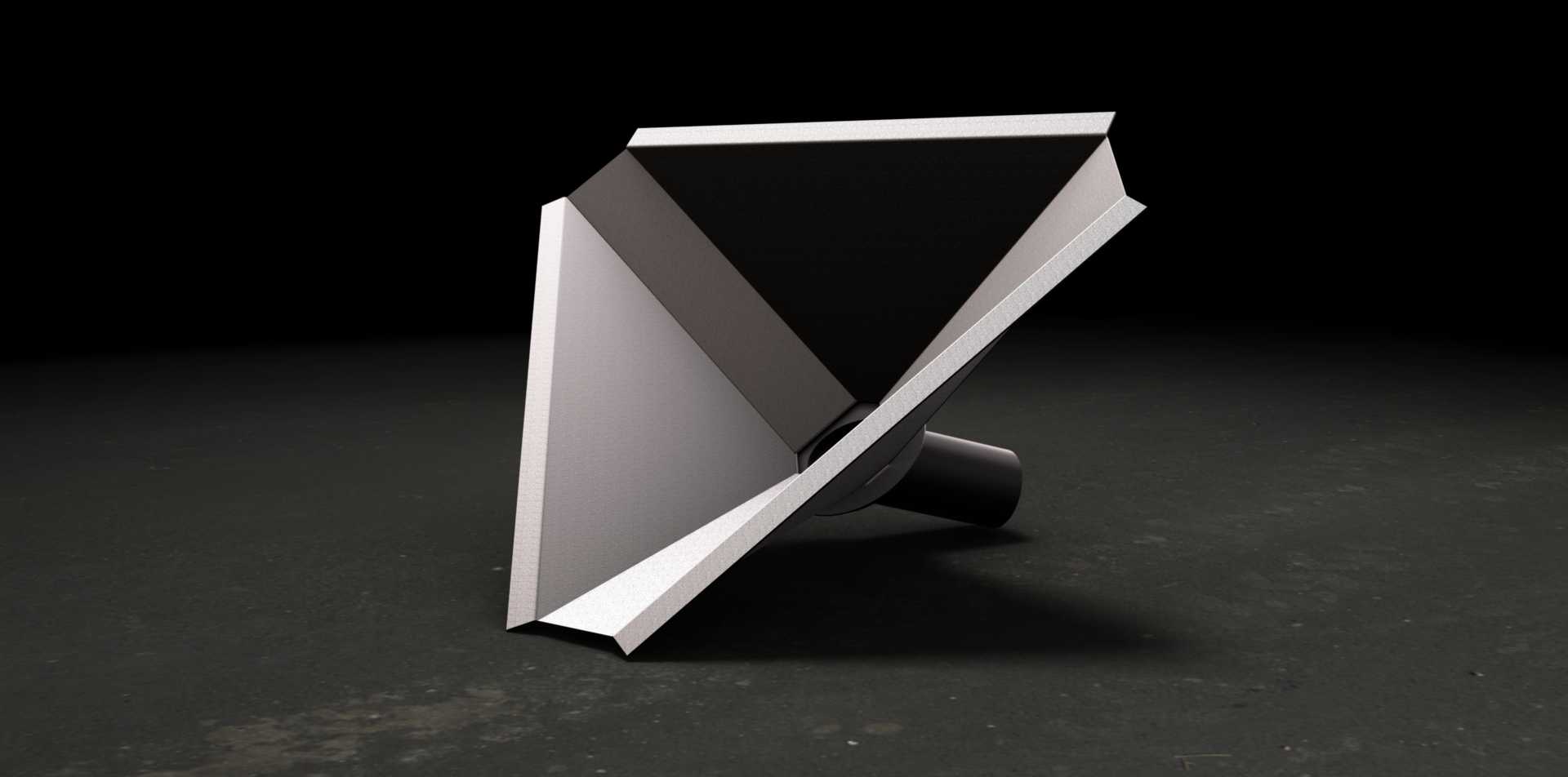

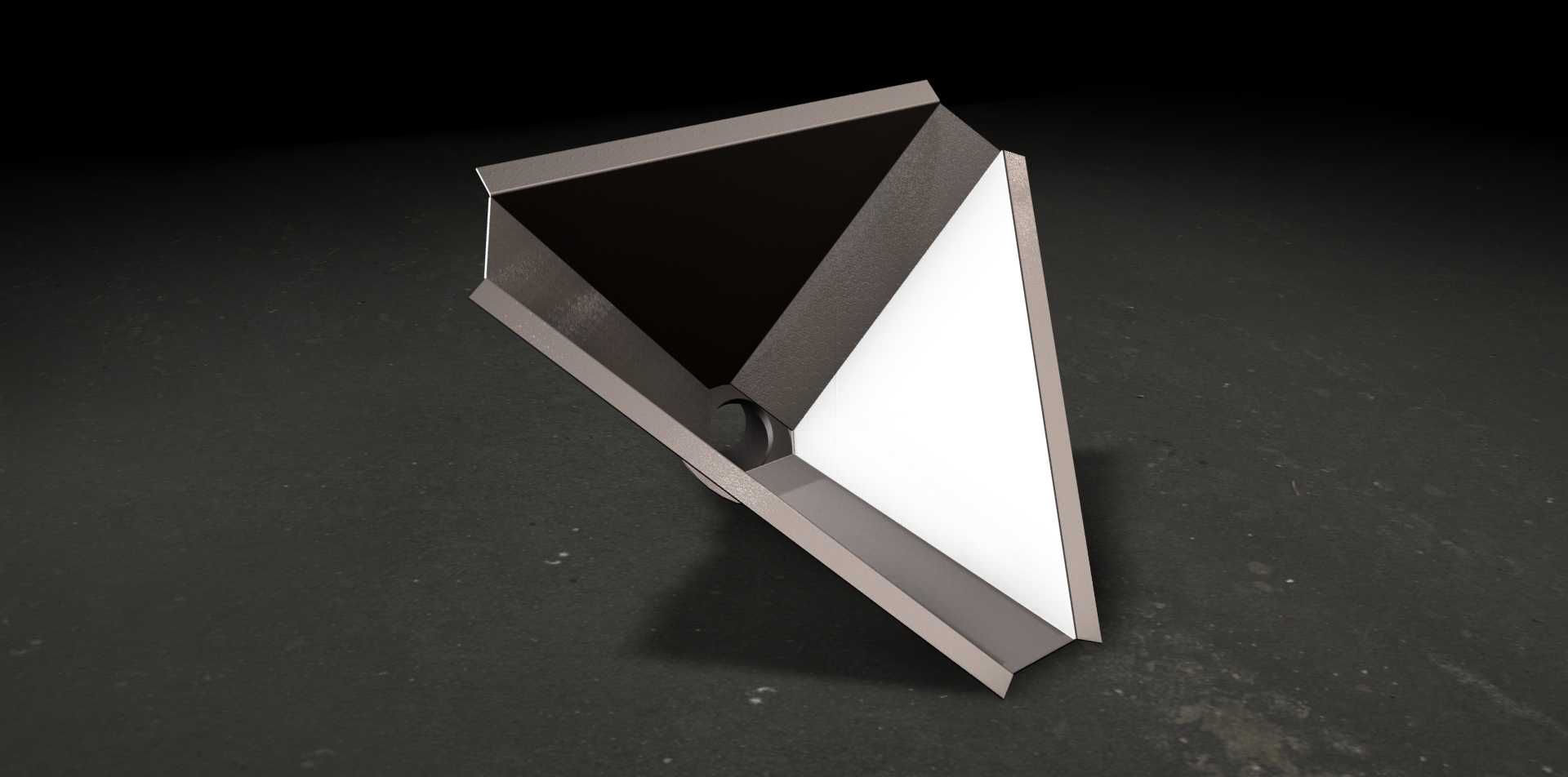

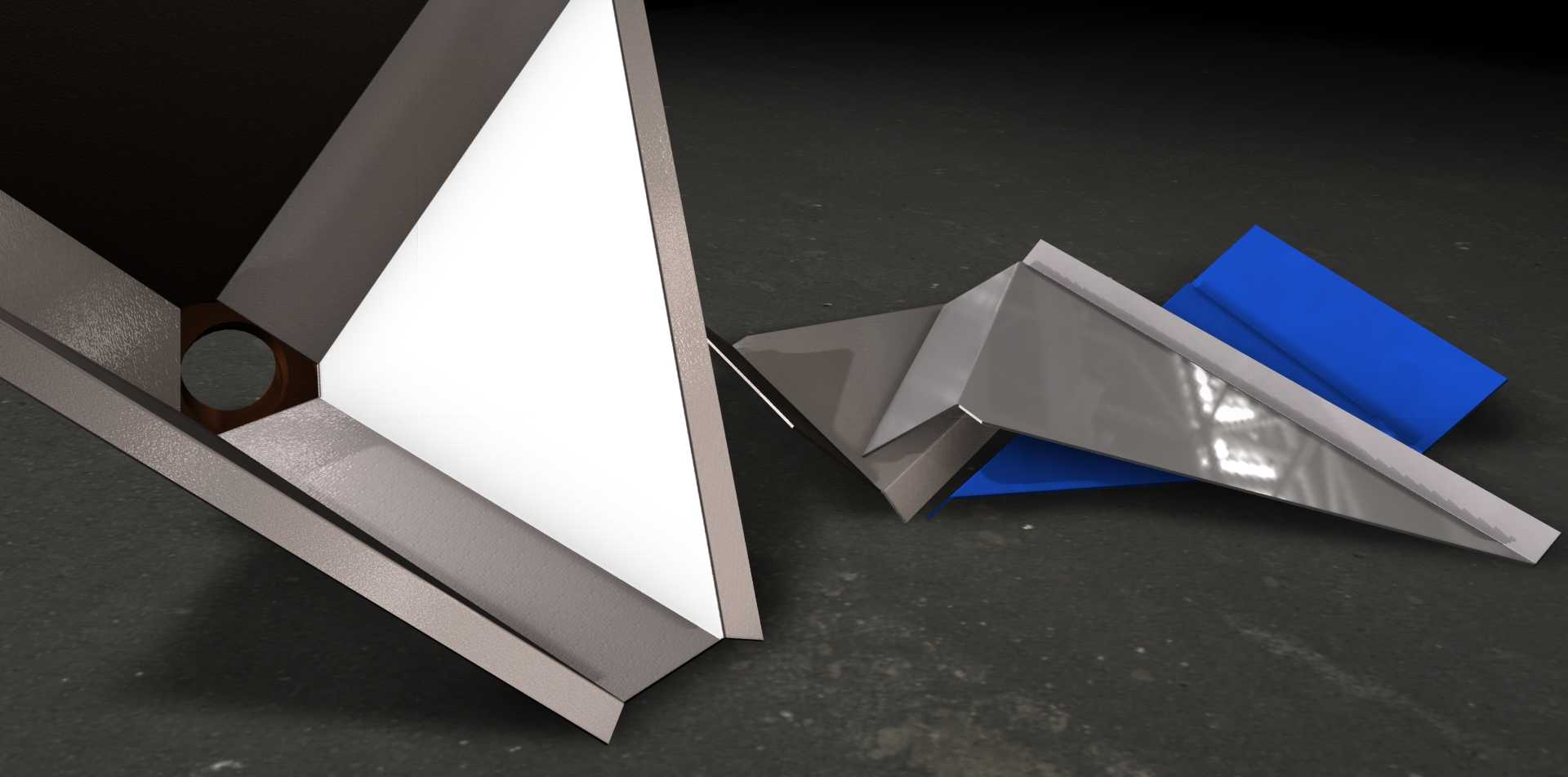

　　在包装生产线的末端工位，翻转顶盖闭合机承担着容器封装前的最后一道规整工序，待封装容器经输送线抵达闭合工位前，顶盖经料仓排序后需要通过导向构件精准落至容器口部，卸料锥正是这套送料逻辑里的核心导向卸料部件，直接决定了顶盖送料的对位精度与下落顺畅度，一旦锥面角度设计偏差，很容易出现顶盖卡滞、偏斜的问题，进而导致整个闭合工位停机排查，影响整线的生产节拍。这款金属材质的卸料锥采用钣金折弯成型工艺制作，整体为上宽下窄的截顶锥形结构，锥面由多块金属板拼接折弯后焊接成型，所有拼接焊缝均做打磨平整处理，避免焊缝凸起剐蹭下落的顶盖表面，锥面的倾斜角度经过反复调试，既保证顶盖能够依靠自身重力沿锥面顺滑下滑，

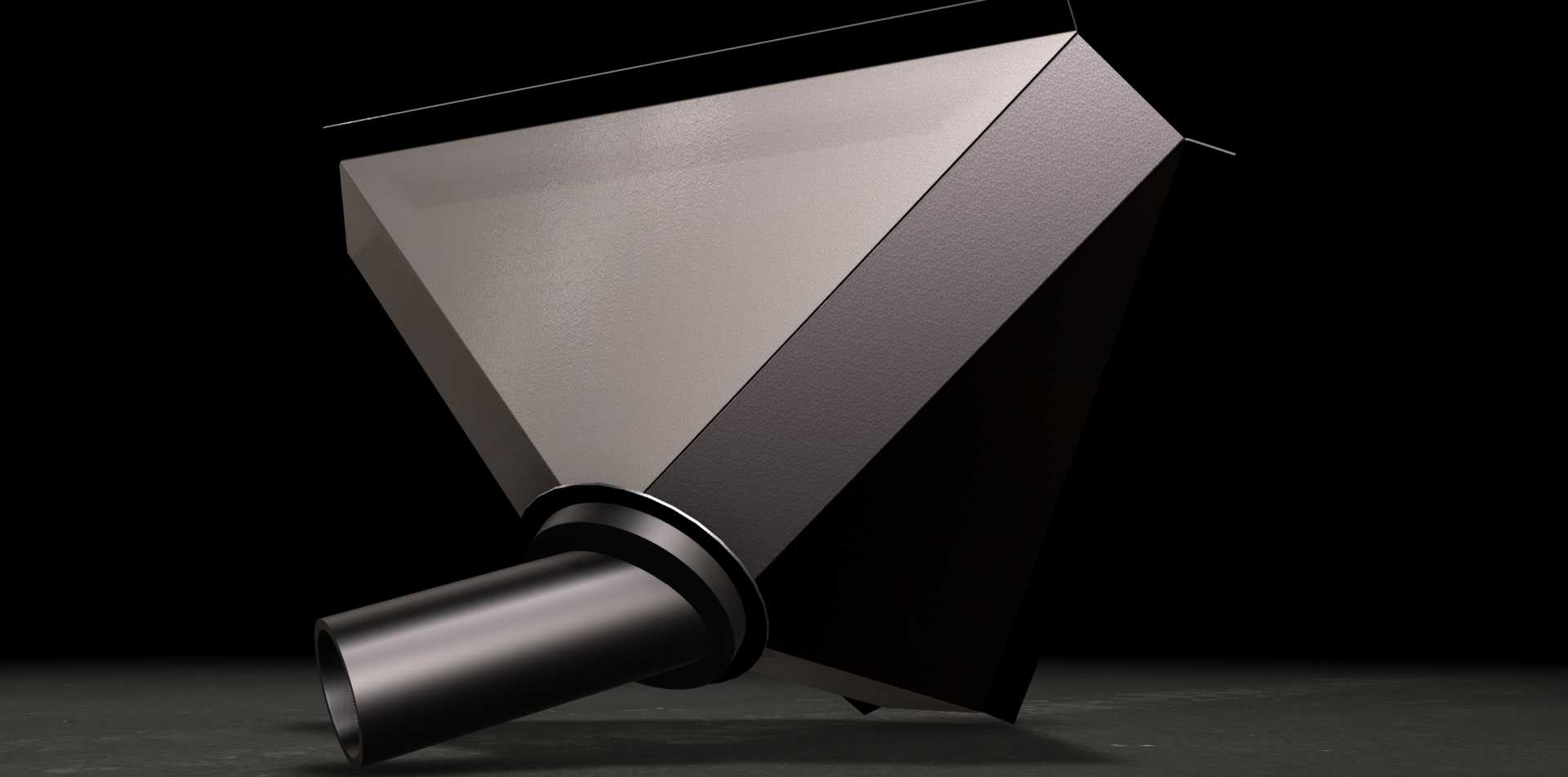

　　又不会因为锥度过大导致顶盖下落速度过快出现弹跳偏位。锥身底部设置的圆柱形安装段，是整个构件与设备机架连接的定位基准，安装段的外径与机架上的安装孔采用间隙配合设计，装配时可以通过调整安装段的插入深度，微调锥口与下方输送线容器的垂直间距，适配不同高度规格的容器顶盖卸料需求，安装段侧面预留的紧定螺钉孔，能够在位置调整到位后实现无位移锁止，避免设备长时间运行产生的振动导致锥身偏移。从设计逻辑来看，这款卸料锥没有采用传统的铸件一体成型方案，而是选用钣金折弯拼接的结构，一方面是因为钣金件的表面粗糙度更容易控制，光滑的金属板面能够大幅降低顶盖下滑的摩擦阻力，减少顶盖表面的划伤概率，另一方面钣金结构的自重更轻，后期维护拆卸时不需要额外的吊装辅助，

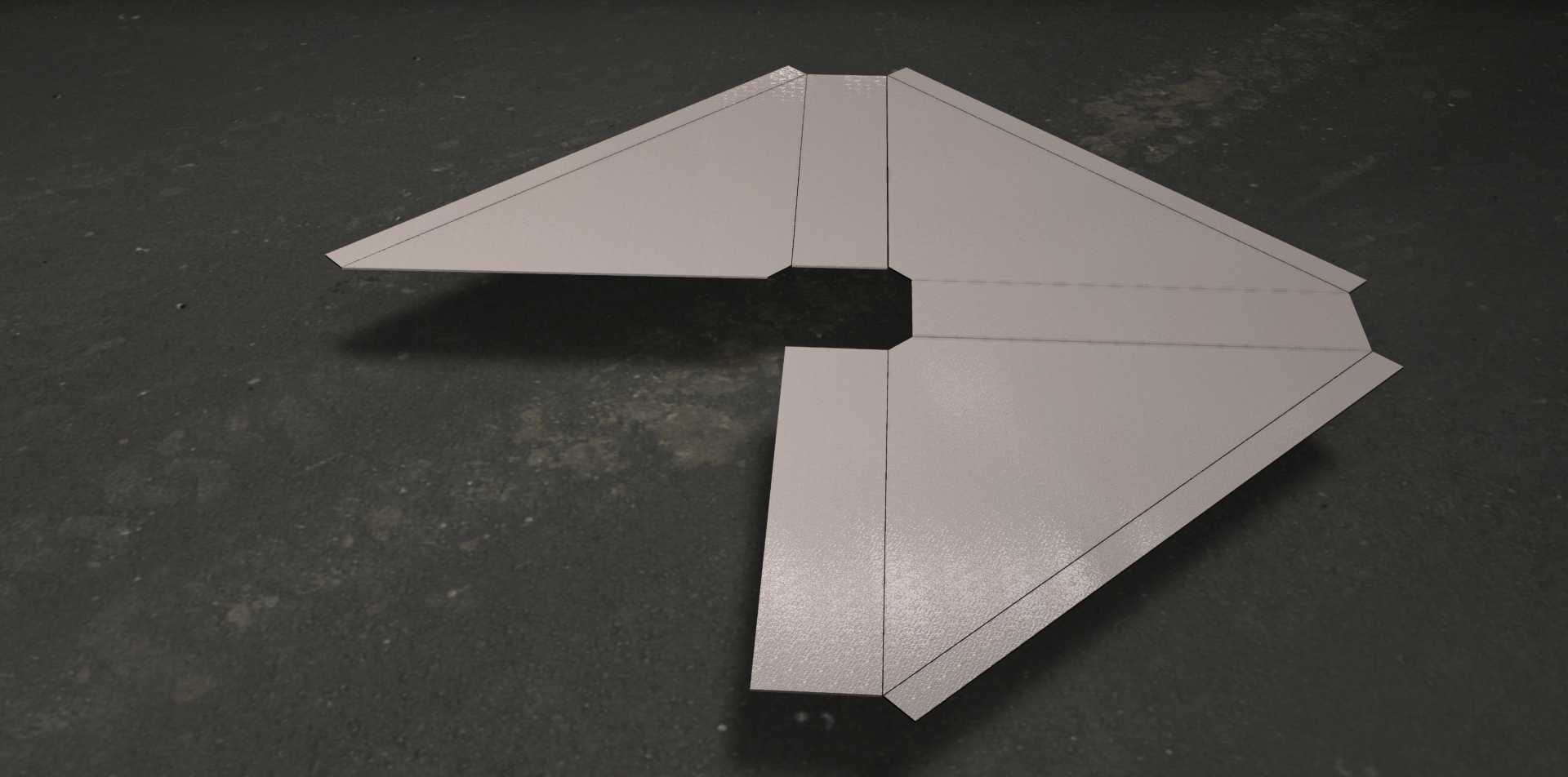

　　单人即可完成拆装更换。锥身的每一块折弯板料都经过展开校核，折弯处的圆角半径根据板材厚度做了匹配设计，避免折弯时出现板材开裂或者回弹超差的问题，所有板料的边缘都做了倒钝处理，没有尖锐的毛刺飞边，既能够避免装配调试时划伤操作人员，也能防止长期使用过程中边缘割损接触到的包装材料。在实际的生产线适配中，这款卸料锥的上部进料口尺寸覆盖了常规圆形、方形顶盖的最大对角线尺寸，不需要针对不同规格的顶盖频繁更换导向构件，只需要调整底部安装段的高度，就能适配100毫米到300毫米高度区间的容器封装作业，锥面的倾斜角度设置为32度，这个角度是经过多轮物料滑落测试得出的最优值，既能够克服金属板面与塑料顶盖、金属顶盖之间的静摩擦力，保证物料无卡滞下滑，

　　又能将物料的下落速度控制在合理区间，避免高速下落冲击导致的顶盖变形。安装边界方面，锥身最大外径处预留了足够的机架安装空间，周边不需要额外设置避让结构，与相邻的料仓出料口、导向导轨的最小安全间距控制在15毫米以上，避免设备运行过程中产生运动干涉，底部安装段的轴线与下方容器的定位轴线同轴度公差控制在0.5毫米以内，保证顶盖下落时能够精准对位容器口部，不需要额外设置二次扶正机构。在长期运行的工况下，这款钣金结构的卸料锥相比铸件结构拥有更好的抗冲击性能，即使偶尔有不合格的变形顶盖卡滞在锥腔内，只需要通过侧面的观察位轻轻撬动即可排除故障，不会像铸件那样因为外力冲击出现开裂破损，锥面如果出现长期磨损导致的表面粗糙度上升，只需要做简单的抛光处理即可恢复使用性能，不需要整体更换构件，能够有效降低生产线的后期维护成本。
