瓶装线配套旋转式瓶盖拧紧装置结构

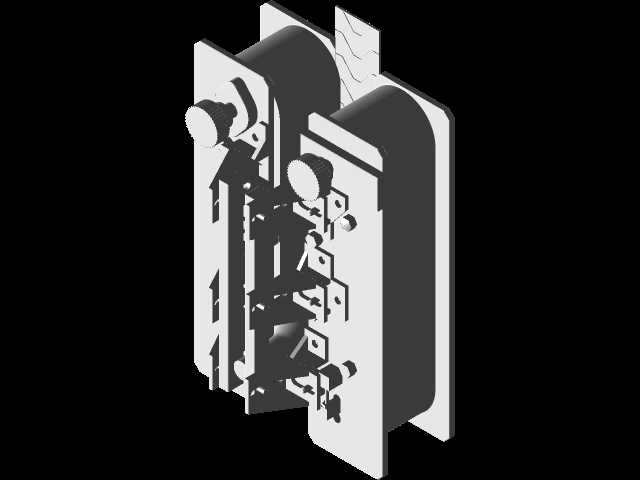

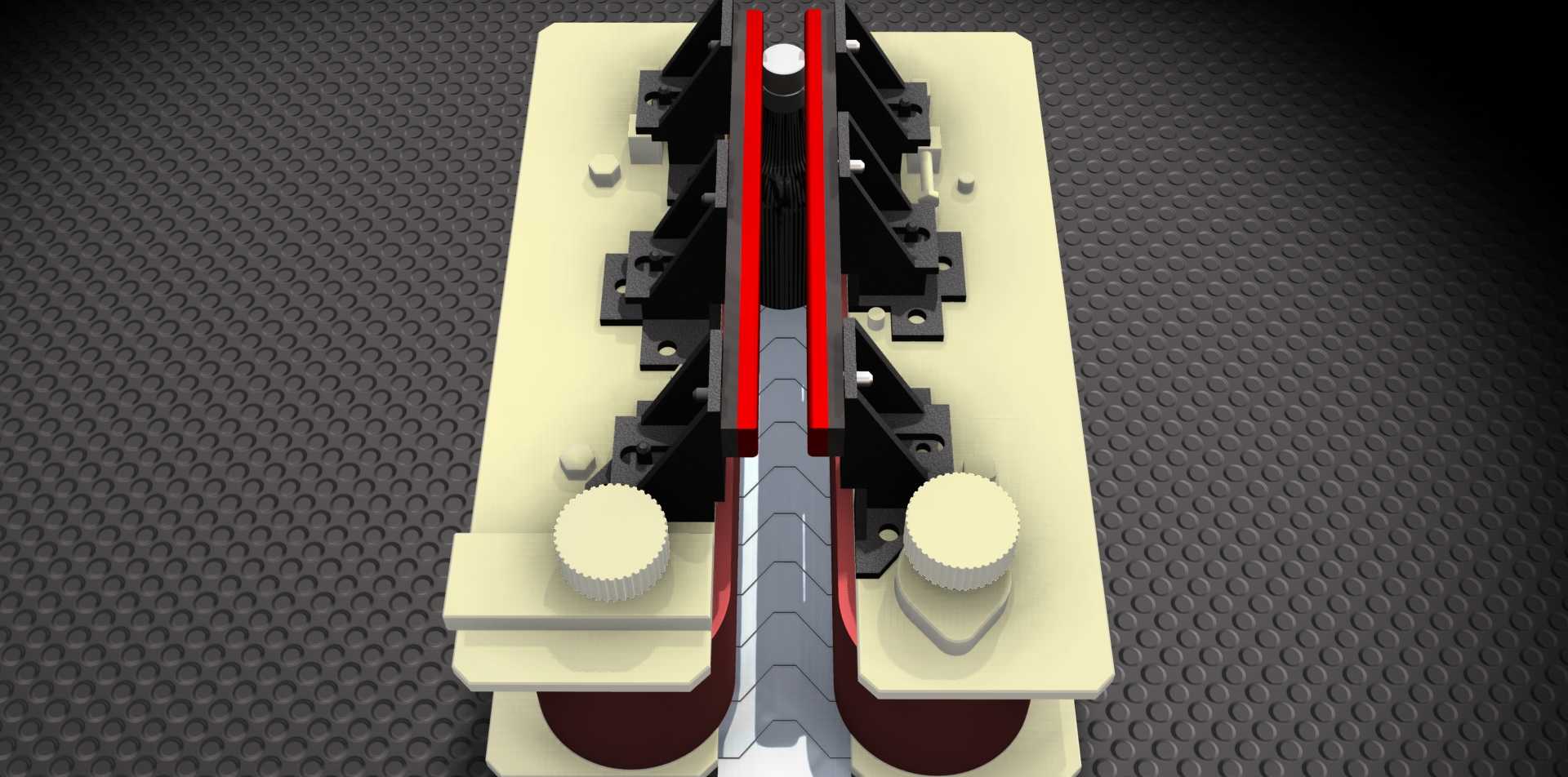

　　这套旋盖执行机构的设计初衷，是适配中小产能瓶装包装产线的后段封盖工位，可直接对接现有回转式贴标设备的出料工位，无需对原有产线的输送链路做大规模改造，适配瓶身直径50-120mm、瓶高150-350mm区间的圆瓶类容器，覆盖多数饮品、调味品、瓶装食品的常规包装规格。从结构布局来看，整套机构采用对称双夹臂+底部旋转驱动的架构，两侧的夹臂组件安装在同一水平安装基板上，基板预留了标准的T型槽安装位，可直接固定在现有输送线的机架上方，安装基面距离输送链板表面的高度预留200mm调节余量，适配不同高度瓶型的快速换产需求，无需重新加工安装孔位。夹臂内侧的红色摩擦块采用耐磨聚氨酯材质，表面做了细密的防滑纹理处理，当瓶子进入旋盖工位时，

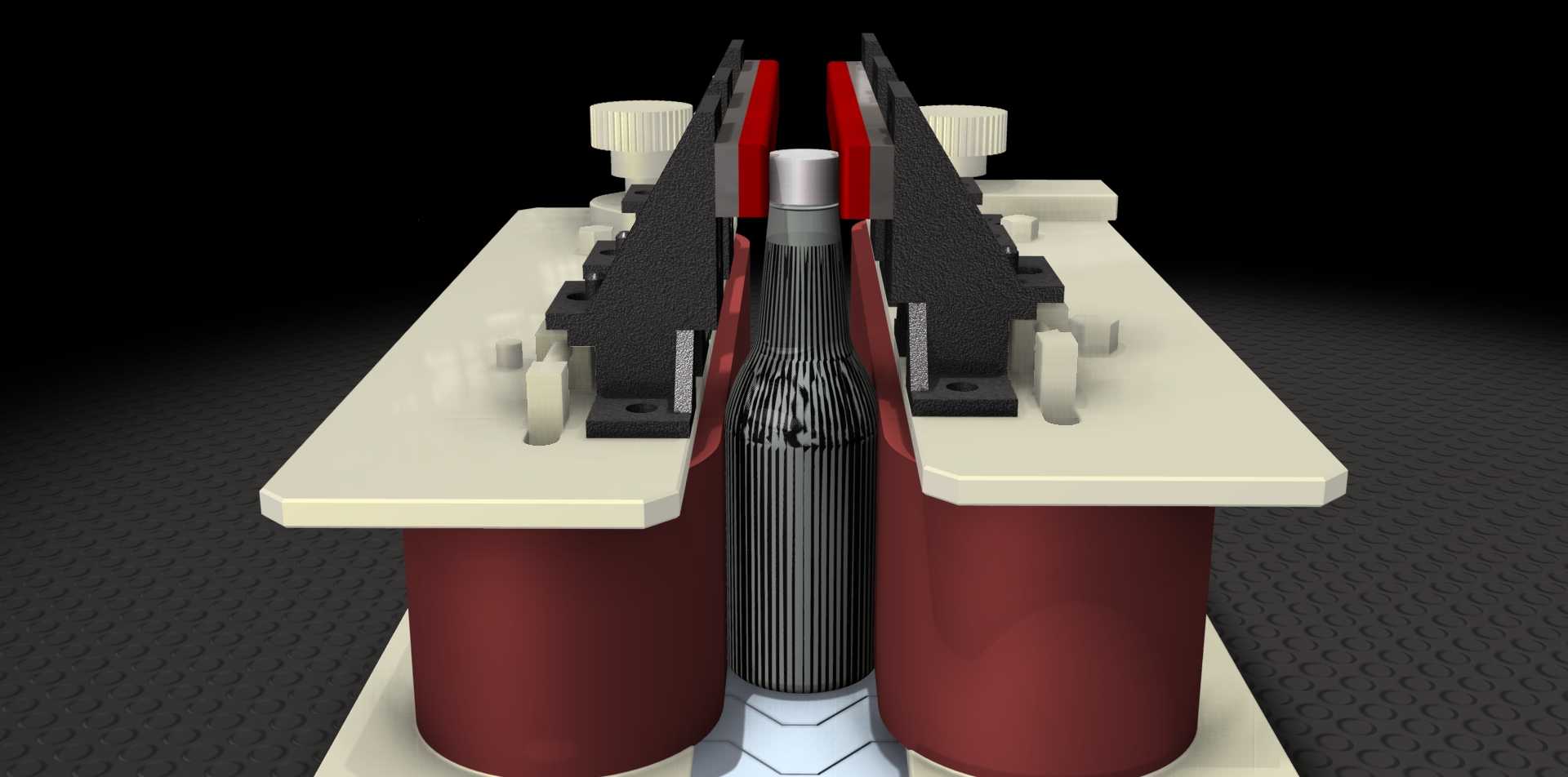

　　两侧夹臂在顶部旋钮调节的锁紧机构驱动下向中心收拢，将瓶身牢牢夹持固定，避免旋盖过程中瓶身随瓶盖同步转动，夹臂的开合行程可通过侧边的刻度标尺快速定位，换产时无需反复试凑夹持间距，单次换产调节时间可控制在5分钟以内。夹臂上方的定位结构用于对预放置的瓶盖做初始导向，操作人员提前将瓶盖手动预扣在灌满物料的瓶口上，瓶子随输送线进入工位被夹持固定后，底部的旋转驱动组件带动瓶身绕自身轴线匀速转动，此时瓶盖被上方的定位结构限制周向转动，依靠螺纹配合的相对转动实现瓶盖与瓶口的逐步拧紧，拧紧力矩可通过调整底部旋转组件的输出扭矩、夹臂的夹持摩擦力做匹配，适配不同密封要求的瓶盖类型，包括普通塑料螺纹盖、铝制防盗盖等常见瓶装封盖形式。

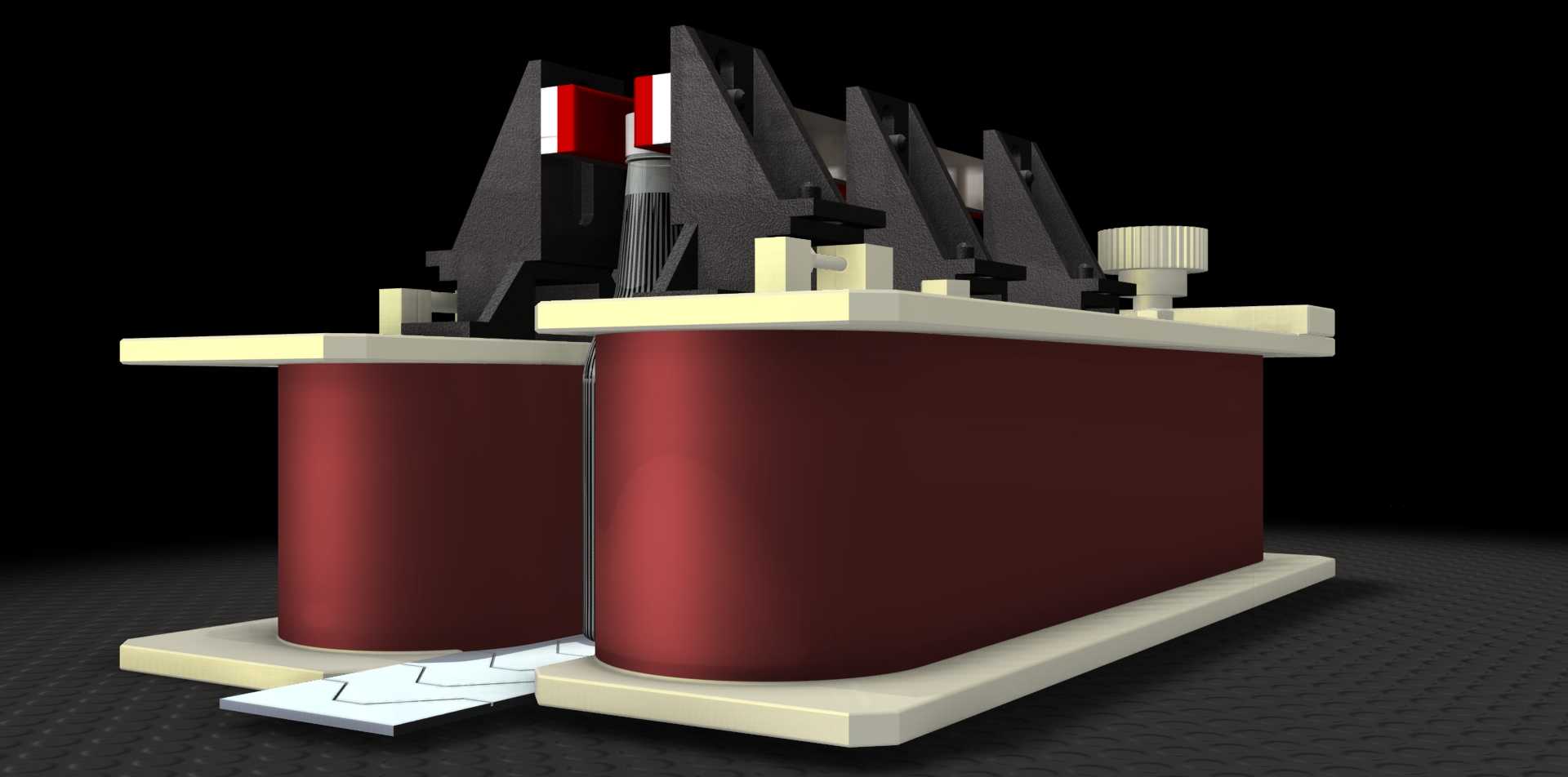

　　整套机构的动力输入可根据产线实际配置选择，既可以通过同步带对接产线主驱动轴实现纯机械联动，也可单独配置伺服驱动单元实现独立转速控制，适配不同节拍的产线需求，最高稳定运行节拍可达60瓶/分钟，完全匹配中小产能食品、饮品瓶装线的生产节奏。从结构细节来看，所有与瓶身、瓶盖接触的部件均做了圆角过渡处理，避免夹持或旋盖过程中刮花瓶身标签、碰伤瓶盖表面，夹臂的摩擦块采用快拆式安装结构，长期使用磨损后可直接更换，无需拆卸整套夹臂组件，降低日常维护的工作量。安装基板下方的两个柱状结构为驱动组件的防护壳体，内部容纳传动齿轮与轴承部件，壳体采用拼接式结构，日常检修时可直接拆开侧盖检查内部传动件的磨损情况，无需整体拆卸机构。在实际产线布局中，

　　这套机构通常布置在贴标机出料端与成品输送线的衔接位置，瓶子完成贴标后直接进入旋盖工位，操作人员在工位侧方完成瓶盖的预扣放置，无需额外增加输送缓冲段，节省产线的占地空间，整套机构的横向安装宽度仅为420mm，纵向深度380mm，对于现有老旧产线的升级改造适配性极强，不需要重新规划车间的设备布局。设计过程中特意规避了复杂的专用零部件，除了摩擦块与定制加工的夹臂支架外，其余紧固件、传动件、轴承均采用标准通用件，降低备件采购与后期维护的成本，夹臂的调节旋钮采用大尺寸滚花设计，操作人员无需借助工具即可手动完成夹臂间距的调节，适配小批量多品种的生产场景。考虑到食品生产场景的清洁需求，整套机构的外露部件均采用304不锈钢与硬质阳极氧化铝合金材质，耐日常清洗的清洁剂腐蚀，表面无卫生死角，冲洗时不会积存物料残渣，符合食品包装设备的卫生设计要求。
