战斗帽注塑成型模具结构设计方案

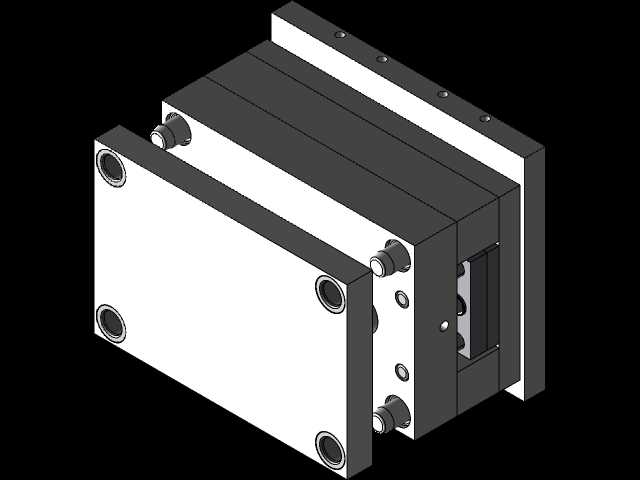

　　这套模具主要用于防护类战斗帽塑件的批量注塑成型作业，适配卧式注塑机的安装接口，可直接搭载于常规吨位的曲臂式注塑设备完成连续生产，在安防装备、户外防护用品的生产场景中，能够稳定输出尺寸精度符合装配要求的战斗帽壳体塑件。从实际生产的适配性来看，模架整体采用标准三板式结构布局，安装边界完全匹配常用注塑机的拉杆间距、定位圈尺寸与喷嘴对接公差，无需额外做安装转接板即可快速上机调试，能大幅缩短产线换模的准备周期。

　　设计过程中优先考虑了战斗帽塑件的曲面脱模需求，型腔部分沿塑件的分型面做了均匀的拔模斜度处理，避免顶出过程中出现塑件表面拉伤、发白的缺陷；导向组件采用高精度导柱导套配合，合模时的定位重复精度可控制在0.02mm以内，能有效减少长期生产过程中分型面错位导致的飞边问题。冷却回路的排布沿着战斗帽的曲面轮廓做了等距随形设计，进出水口的位置设置在模架的非操作侧，不会和注塑机的周边管路、操作空间产生干涉，冷却介质流经型腔各个区域的时长差控制在15%以内，能保证塑件各部位冷却收缩率一致，减少成型后的翘曲变形量。

　　顶出结构采用多顶杆均匀分布的布局，顶出力的作用点对应塑件的加强筋、安装柱等刚性较好的位置，避免顶出力直接作用在塑件外观面留下顶痕；浇注系统采用点浇口进料，浇口位置设置在战斗帽塑件的内侧非外观区域，开模时浇口可自动拉断，不需要后续人工修剪浇口残留，能减少后工序的人工工作量。排气槽开设在型腔的熔体最后填充的边缘位置，深度控制在塑料溢边值以内，既可以快速排出型腔内的空气避免塑件出现烧焦、缺胶缺陷，也不会产生飞边增加后续处理成本。

　　从实际使用的功能特性来看，这套模具的锁紧结构采用楔紧块配合斜面定位，在注塑填充的高压工况下，不会因为型腔侧的受力偏移导致分型面涨开，可稳定承受注塑过程中的最大射胶压力，适配PP、ABS等常用防护类塑件的注塑工艺参数范围。模架上的所有连接螺丝、定位销都采用标准件规格，日常维护更换时不需要定制非标配件，拆装过程中各模块都有对应的定位止口，重新装配后不需要反复校准定位精度，能降低设备维护的时间成本。在批量生产场景下，这套模具的单模成型周期可控制在40秒以内，成型后的塑件尺寸一致性好，装配部位的公差可满足后续和内衬、绑带等配件的直接装配要求，不需要额外做二次修配加工。

　　设计阶段还充分考虑了生产过程中的操作安全性，模架的吊装孔位置设置在重心平衡点，吊装过程中不会出现倾斜滑脱的风险；动定模的开合模行程做了限位保护，避免开模行程过大拉断冷却水管或接线；所有外露的棱角都做了倒角处理，减少换模、调试过程中操作人员被划伤的风险。针对战斗帽塑件的特殊曲面结构，型腔的加工采用分区域精加工策略，外观面的表面粗糙度可达到镜面级要求，成型后的塑件不需要额外做抛光处理即可直接进入后续的表面喷涂、印刷工序。
