叠层式聚合物注塑成型模具结构设计

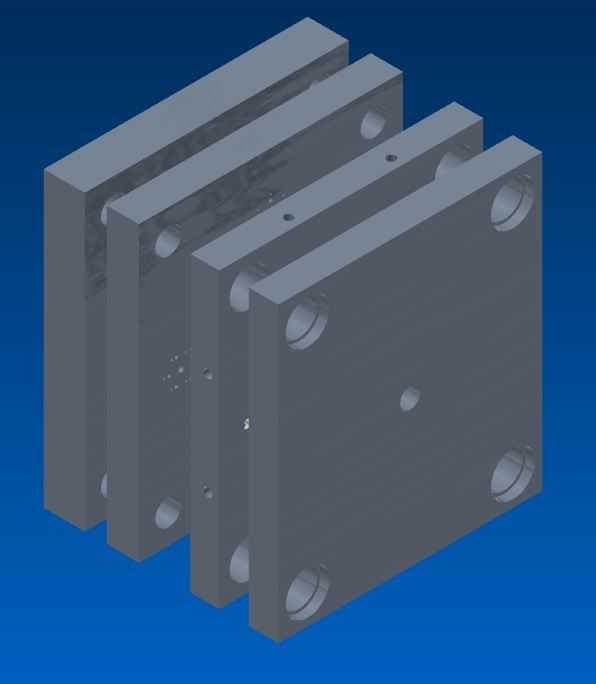

　　这套叠层排布的注塑成型结构，主要面向批量热塑性聚合物制品的注塑生产场景，常见于消费电子外壳、小型家电结构件、日用塑料配件的量产工位，适配常规卧式注塑机的装模空间，不需要对设备拉杆间距、开模行程做额外改造就能直接上机使用。从实际生产的使用逻辑来看，这套结构把多块模板沿开模方向依次排布，每块模板对应设置独立的成型腔位与流道开孔，相比单层模架能在同等锁模力的设备上实现更高的单次射出产能，有效减少单模生产周期内的空行程占比，适配中小尺寸扁平类塑料件的大批量生产需求。

　　从功能特性上拆解，每块模板的边角位置都加工了同轴的导向孔位，合模过程中配合导柱实现逐层精准对位，避免多层模板错位导致的型腔错边、飞边超标问题；模板表面的沉孔结构用于固定成型镶件与冷却水路接头，不需要在模板主体上做过多复杂开槽，降低了模架本身的加工难度，后期更换镶件维护时也能快速拆装，减少停机维护的时间成本。模板上分布的小直径通孔是流道与顶出机构的过孔，沿开模方向保持同轴度公差在0.02mm以内，保证射出过程中熔料能均匀填充到每一层的型腔内部，顶出动作同步触发时不会出现制品顶白、顶穿的缺陷。

　　设计思路上优先考虑了模架的通用性，模板的长宽尺寸遵循标准模架的规格序列，能直接适配市面上多数规格的注塑机码模槽位，不需要额外加工码模台阶；冷却水路的排布沿型腔轮廓均匀分布，进出水接口统一设置在模板非操作侧，接水时不会和操作侧的取件动作产生干涉，水路直径与间距按照聚合物成型的常规冷却效率设置，保证PP、ABS、PS等常用注塑原料都能获得均匀的冷却效果，减少制品翘曲变形的概率。叠层结构的开模顺序通过内置的拉钩机构控制，开模时先从分型面依次分开，带动流道凝料自动脱落，最后顶出机构动作将制品从型腔中推出，全程不需要人工辅助取流道，适配自动化机械手取件的生产场景。

　　安装边界方面，整套结构叠合后的总厚度控制在常规注塑机的最大模厚与最小模厚区间内，开模时各层模板分开的总行程预留了足够的取件空间，能容纳机械手末端治具伸入取出制品；模板上的吊装螺孔位置经过重心配平，吊装上机时不会出现倾斜偏移，方便现场操作人员快速对位装模。导向孔内部预留了润滑脂槽，生产过程中定期补充润滑脂就能减少导柱导套的磨损，延长模架的整体使用寿命。各模板的分型面都做了平面度精磨处理，合模后分型面的贴合间隙控制在0.005mm以内，避免射胶过程中出现溢料飞边，减少后续制品去飞边的人工工序。
