精密注塑模具顶出机构结构设计方案

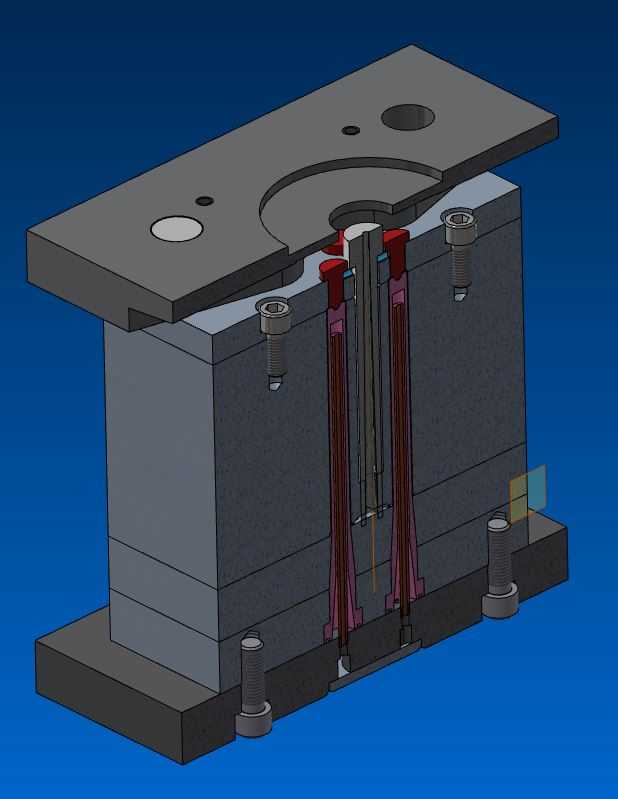

　　这套模具结构的核心设计围绕注塑成型后的制品平稳脱模需求展开，在量产场景中，顶出动作的同步性直接决定了薄壁类、深腔类注塑件的成型良率，不少车间出现的制品顶白、变形、局部应力开裂问题，追根溯源都是顶出布局的受力匹配没有做到位。设计初期首先要核算成型件的抱紧力分布，沿着制品侧壁的脱模斜度走向，对应布置不同长度的顶杆单元，图中可见的多根细长顶杆，分别对应制品上的柱位、骨位以及侧壁贴模力较大的区域，每根顶杆的端面都要和型腔表面做齐平配磨，避免顶出后在制品表面留下过高的凸痕，影响后续的表面喷涂或者装配精度。

　　从安装边界来看，这套顶出组件的排布完全适配标准模架的顶针板安装空间，顶杆的直径选型结合了顶出行程的长径比要求，长径比控制在合理区间内，避免高速顶出过程中出现顶杆弯曲、卡滞的问题，顶杆和模板之间的配合间隙按照不同塑料原料的溢边值调整，比如加工流动性较好的尼龙类原料时，配合间隙控制在0.02mm以内，既保证顶杆滑动顺畅，又不会出现飞边料渗入配合缝隙导致的顶出卡模。

　　实际生产应用中，这套结构可以适配多腔模的量产需求，顶杆的固定端采用标准的顶杆挂台定位，安装时不需要额外做复杂的锁紧结构，后期维护更换易损件的时候，只需要拆开顶针板就可以快速替换磨损的顶杆，大幅减少设备停机维护的时间。设计过程中特意避开了冷却水道的排布路径，每根顶杆的孔位和水道外壁的安全距离保持在3mm以上，避免钻穿水道导致的模具漏水问题，同时顶杆的排布也和进胶口的位置做了错位，防止开模时胶口料挂在顶杆上影响全自动生产的取件动作。

　　考虑到不同注塑机的顶出力参数差异，顶出系统的受力接触面做了均匀分布，顶针板的导向柱配套了自润滑铜套，长时间连续量产也不会出现顶出板偏移的问题，避免顶杆单侧受力磨损。针对部分带倒扣的结构区域，顶杆的端面还做了局部的仿形处理，合模时顶杆端面直接构成型腔的一部分，这部分的加工精度要求达到镜面级别，表面粗糙度控制在Ra0.8以下，保证成型后制品对应位置的外观质量符合装配要求。

　　在结构校验阶段，还要模拟整个顶出行程的运动干涉情况，确保顶杆在顶出到最大行程时，既能够把制品完全推离型芯表面，又不会出现顶杆脱出模板配合段的情况，回程时依靠复位杆的精准定位，保证顶杆端面和型腔面的配合间隙不会出现错位，避免合模时碰伤型腔表面。这套结构的设计思路没有采用复杂的二次顶出或者特殊顶出结构，全部采用标准模具配件组合，在保证脱模可靠性的前提下，大幅降低了模具的加工成本和后期维护难度，适配绝大多数通用热塑性塑料的注塑成型需求，在日常的消费电子外壳、小型结构件、汽配小零件的量产模具中都可以直接参考套用，只需要根据具体制品的形状调整顶杆的位置和长度参数，就可以快速完成整套顶出系统的布局设计，减少重复建模的工作量，也能避免新手设计时容易出现的顶杆干涉、受力不均等常见问题。
