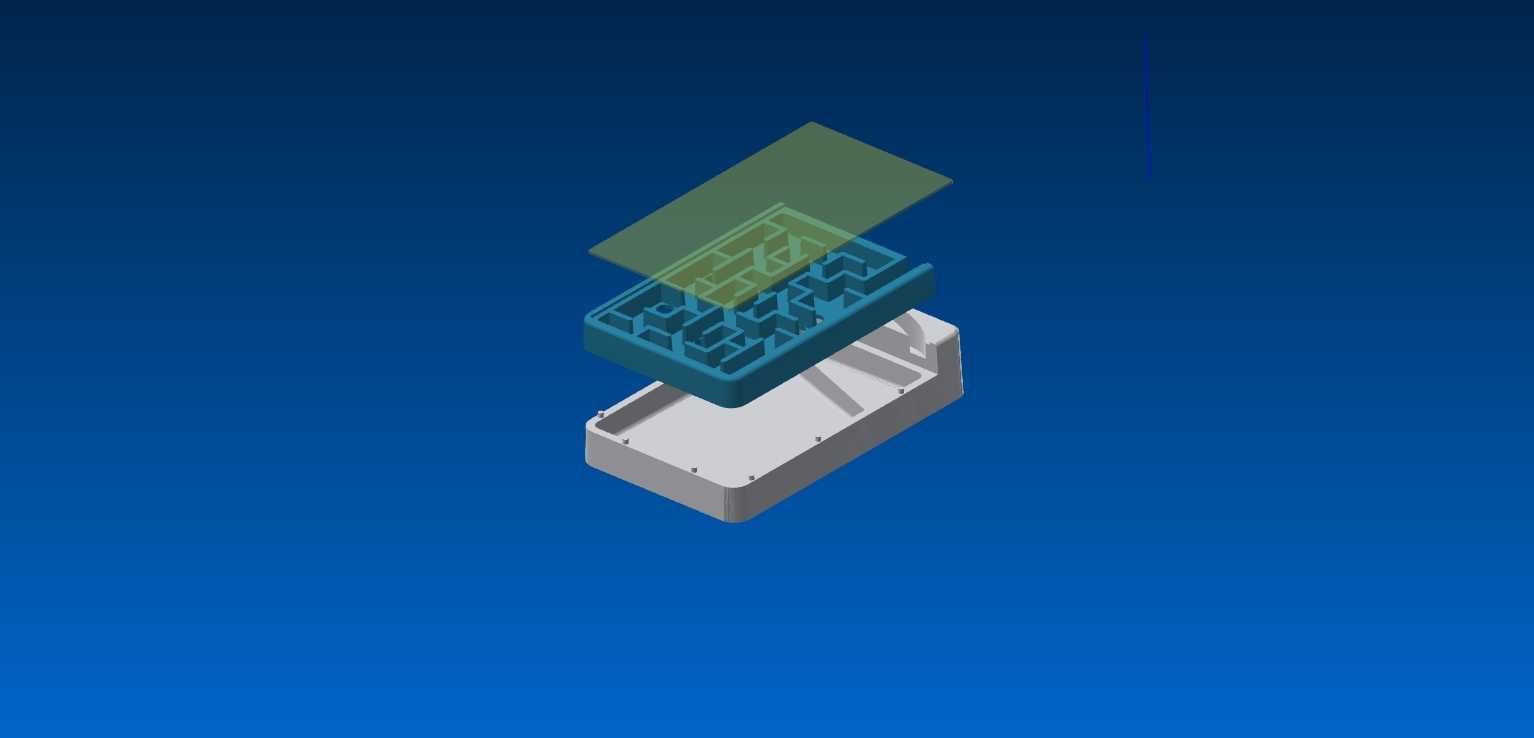

游戏手柄外壳精密注塑成型模具结构

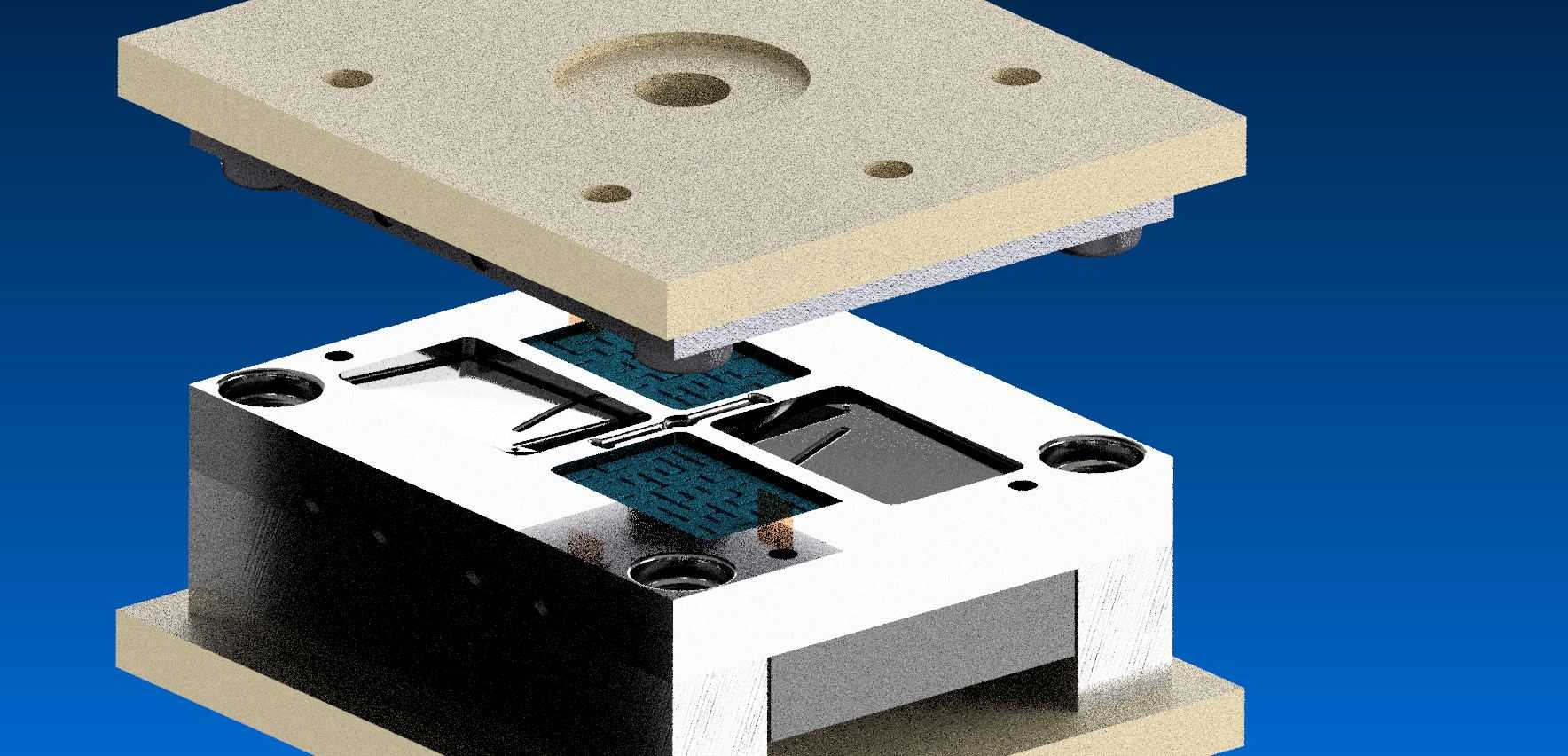

　　这套模具针对消费电子领域游戏外设类塑胶外壳的批量成型需求开发，核心适配带防滑纹理、异形曲面的游戏手柄上下壳生产场景，在日常注塑生产环节中，可直接安装于对应锁模力规格的卧式注塑机上，完成ABS、改性PC等常用热塑性塑胶的注射充模、保压冷却、开模顶出全流程作业，单模次可成型左右对称的两件壳体零件，匹配下游游戏外设组装线的节拍需求。从结构设计逻辑来看，整套模架采用标准龙记模坯为基础改制，动定模的合模导向依靠四角布置的精密导柱导套完成，导套端部做了圆弧导入倒角，可避免长期生产中反复合模出现的啃伤、错位问题，导柱表面做了渗氮硬化处理，耐磨性能可满足百万模次的生产寿命要求。定模侧的型腔部分直接加工在定模板上，没有采用额外镶拼结构，

　　主要是考虑到手柄外壳外表面为外观面，需要避免镶拼缝带来的外观瑕疵，型腔表面按照产品要求做了精细晒纹处理，对应手柄握持区域的防滑纹理直接在型腔侧通过电加工成型，省去后续产品二次咬花的工序。动模侧的型芯部分则采用了分体镶拼结构，除了主体型芯外，对应手柄内部的卡扣柱、螺丝柱、加强筋位置都单独做了小镶件，一方面是方便加工时的清角作业，避免EDM加工不到位导致的筋位缺料，另一方面长期生产中如果出现柱位磨损、断针的情况，可以单独更换小镶件，不需要整体返修型芯，大幅降低模具维护成本。浇注系统采用侧浇口进料，浇口位置开设在产品内侧非外观面的边缘位置，开模后浇口凝料可以随产品一起顶出，后续通过简单的人工修剪即可去除，不会在产品外观面留下浇口痕迹；

　　流道截面采用圆形设计，相比梯形流道的塑胶流动阻力更小，充模过程中压力损失更低，可以有效降低产品的内应力，减少后续装配时出现的应力开裂问题。冷却系统的布置充分贴合型腔、型芯的轮廓走向，定模侧围绕型腔开设了环形循环水路，距离型腔壁的距离保持在15-20mm区间，避免距离过近导致的型腔壁温差过大，也防止距离过远冷却效率不足；动模侧除了围绕主体型芯的环形水路外，在每个小镶件的中心都开设了隔水片式冷却水井，确保产品内部的厚壁筋位、柱位位置能够得到充分冷却，避免出现缩痕、翘曲问题，整套冷却回路的进出水口都做了统一的快插接头设计，生产时可以快速连接模温机管路，调整不同塑胶原料所需的模温参数。顶出系统采用顶针、顶块组合的方式，在产品的边缘、

　　内部加强筋位置布置圆顶针，在产品的大平面位置采用扁顶块，避免顶出时在产品表面留下明显的顶白痕迹，所有顶针都做了止转定位，防止生产过程中顶针转动刮伤产品表面；顶出板上设置了复位弹簧和强制复位机构，合模时可以确保顶出机构先回到初始位置，避免顶针和定模型腔发生碰撞。安装边界方面，整套模具的长宽尺寸匹配200吨级卧式注塑机的哥林柱间距，模具总厚度符合注塑机的最大最小模厚要求，定位圈采用标准100mm直径规格，浇口套的球面半径匹配注塑机射嘴的尺寸，安装时不需要额外做过渡法兰，直接吊装即可完成定位；模具的吊环孔按照模重做了规格匹配，吊装时可以保持模具平衡，避免安装过程中出现磕碰。在实际生产适配中，这套模具的排气槽开设在分型面的熔体最后填充位置，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免产品出现烧焦、缺料问题，又不会出现披锋飞边，减少后续去披锋的人工成本。针对游戏手柄外壳的装配精度要求，动定模的合模定位除了导柱导套外，还在型腔四周额外增加了零度定位块，长期生产中即使导柱出现轻微磨损，也可以依靠零度定位块保证型腔的对位精度，确保产品的壁厚均匀，不会出现单边薄厚不均导致的装配错位问题。
