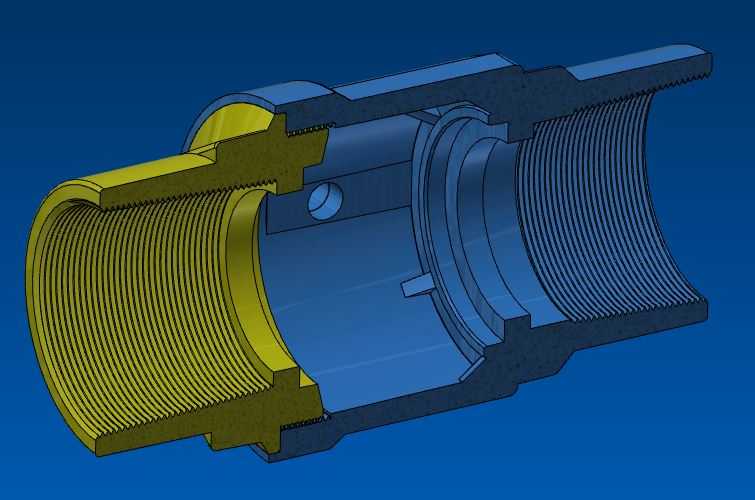

带侧抽芯机构的精密注塑模具结构

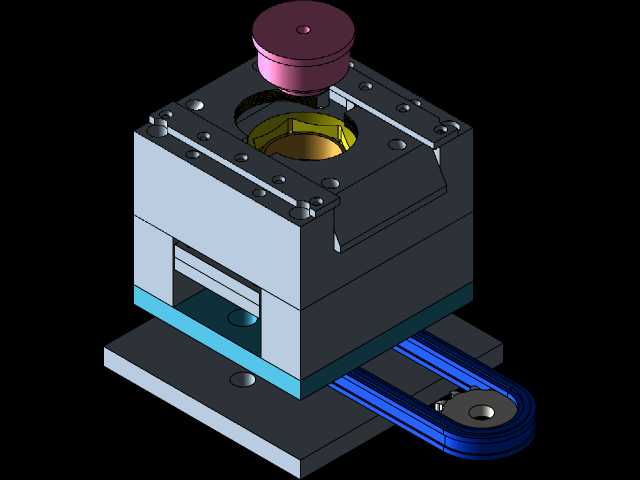

　　这套模具结构针对带侧向凹凸特征的注塑件成型需求设计，日常应用场景覆盖小型精密塑料零部件的批量注塑生产，常见于消费电子结构件、小型家电配件、工业塑料连接件的生产工位，适配卧式注塑机的安装接口，可直接配套常规规格的注塑设备完成连续生产作业。从功能层面来看，整套结构集成了型腔成型、侧向抽芯、顶出脱模、冷却温控的全流程功能，不需要额外加装独立的侧抽驱动单元，依靠模具开模动作的行程同步完成侧型芯的抽拉动作，能有效降低生产环节的设备改造成本，减少单独驱动单元带来的故障点。设计思路上，优先考虑了小尺寸注塑件的成型精度控制，模架采用标准板式叠层结构，上下模板通过导柱导套实现精准对位，合模时的对位公差控制在0.02mm以内，

　　避免型腔错位导致的塑件飞边问题。侧抽芯机构采用斜导柱驱动的滑块结构，滑块与模板之间加装了耐磨导轨镶件，长期往复滑动过程中不会因为磨损导致抽芯位置偏移，滑块的行程预留了3mm的安全余量，确保抽芯完成后塑件的侧向特征完全脱离型芯，不会在脱模时出现拉伤、卡滞的问题。顶部的浇口套采用标准规格的进料口设计，适配注塑机的射嘴对位尺寸，浇口位置设置在塑件的非外观面区域，成型后浇口残留的处理工作量极小，能减少后续工序的人工成本。型腔部分采用镶拼式结构，易磨损的成型部位单独做镶件处理，后续生产中如果出现局部磨损、飞边，不需要更换整块模板，只需要更换对应镶件即可，大幅降低模具的维护成本。冷却水道的排布沿着型腔轮廓均匀布置，

　　进出水接口设置在模具的下模座侧方，不会和开模、抽芯的动作路径产生干涉，冷却水流的流量可以根据不同塑料原料的成型温度需求调整，确保塑件各部位冷却速率均匀，减少因为冷却不均导致的塑件翘曲、缩痕问题。安装边界方面，下模座的安装孔位按照常规120吨级卧式注塑机的工作台尺寸匹配，模架整体的闭合高度、开模行程都适配对应吨位设备的参数范围，不需要对注塑机做额外改造就能直接上机安装。顶出机构采用顶杆与推板结合的方式，顶出力分布均匀，针对塑件的薄壁位置特意加大了顶杆的接触面积，避免顶出时顶穿塑件或者留下明显的顶杆痕迹。侧方的传动限位结构做了硬限位处理，滑块抽芯到最终位置时会通过限位块锁止，不会因为注塑时的型腔内压力出现滑块后退的问题，

　　保证成型尺寸的稳定性。整套结构的所有活动部件都预留了润滑槽，日常维护时可以直接在预留油嘴处加注润滑脂，不需要拆解模具就能完成活动部位的润滑保养，适配批量连续生产的车间作业需求，能有效减少模具的停机维护时间，提升单批次生产的效率。在成型精度控制上，型腔的成型面粗糙度按照Ra0.8的标准设计，成型后的塑件外观面不需要额外做抛光处理就能满足常规装配要求，针对有外观要求的塑件，也可以直接在型腔镶件上做皮纹、镜面的后续处理，不需要改动整体模架结构。
