带齿轮传动结构的注塑模具装配方案

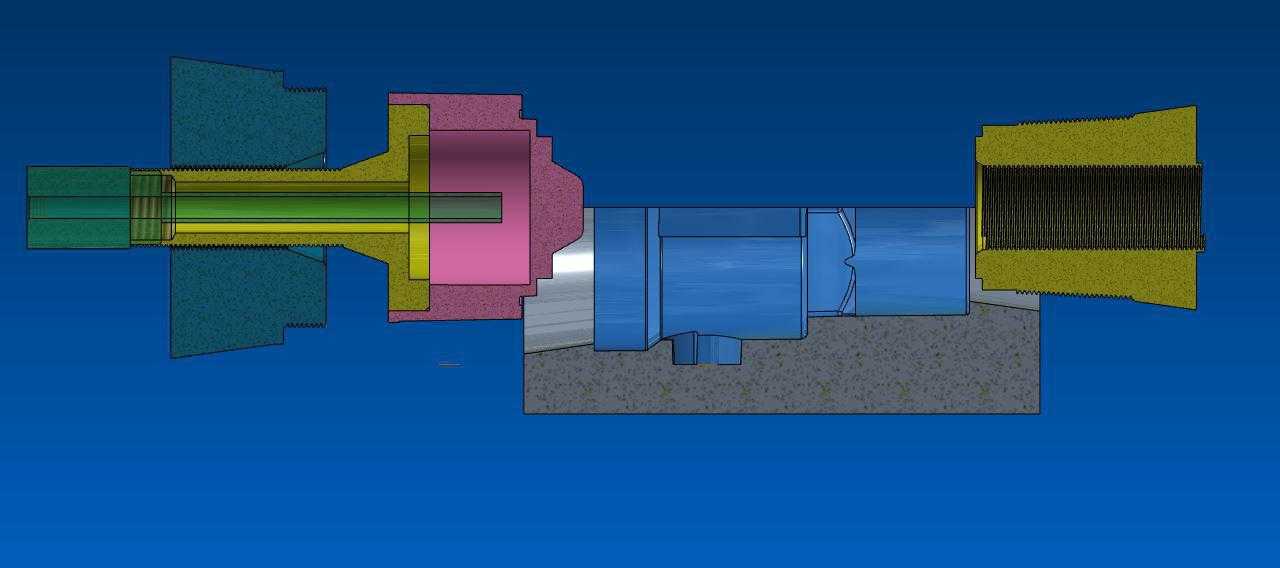

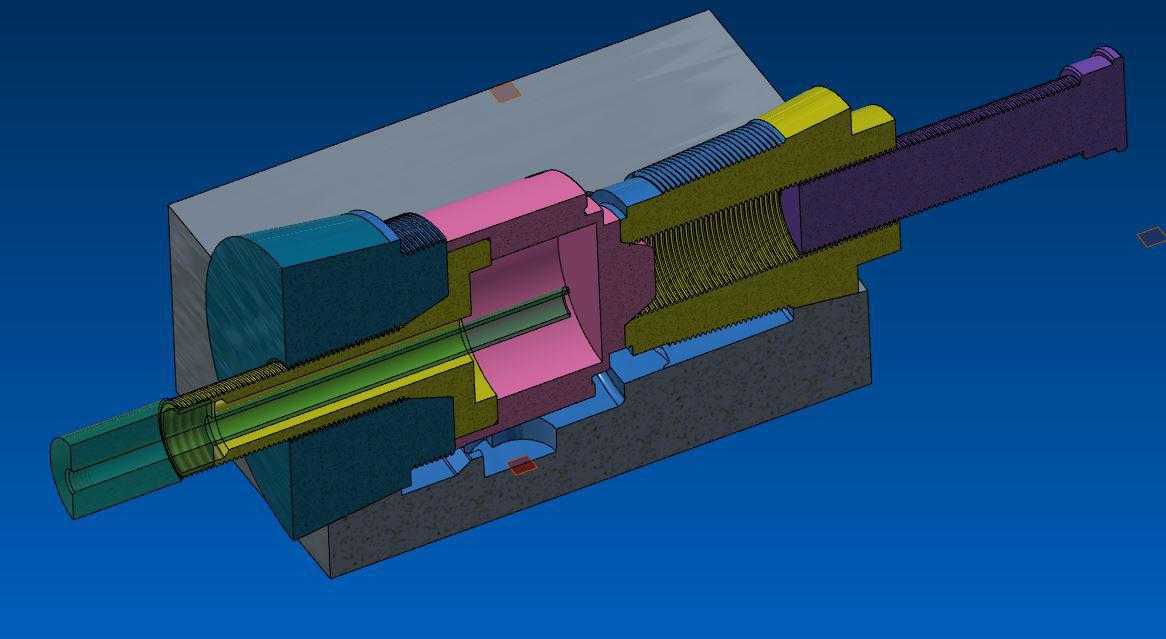

　　这套模具结构主要面向带精密内螺纹或周向齿形特征的塑料零部件量产场景，常见于汽车接插件、小家电传动齿套、医用耗材连接头这类需要同步成型啮合特征的塑件生产环节，区别于普通两板模、三板模的直开直顶结构，这套方案把齿轮传动组件内置在模架动模侧，依靠开模动作的直线位移驱动齿轮组转动，实现螺纹型芯的自动旋退，避免强行顶出造成的塑件齿形拉伤、内孔变形问题。从结构布局来看，整套模具的成型区域集中在分型面两侧，定模侧负责塑件外轮廓的型腔成型，做了对称的楔紧块结构抵消注塑过程中齿轮传动段受到的侧向注塑压力，避免长期生产后传动组件偏移造成的齿形同轴度超差；动模侧集成了齿轮传动组、螺纹型芯、导向套与顶出限位结构，传动齿轮采用阶梯式排布，

　　主动齿轮直接连接在齿条驱动块上，齿条的行程与开模行程做了匹配计算，开模时动定模分离到设定安全距离后，齿条才会带动主动齿轮转动，避免开模初期塑件还未完全脱离定模型腔就被旋转型芯带动移位。设计这套结构时，首先要确认塑件的螺纹参数与齿形精度要求，齿轮的传动比需要匹配螺纹导程，保证旋退过程中型芯的转动圈数与轴向退出行程完全匹配，不会出现塑件被带着转动导致的浇口断裂残留问题；传动组件的安装基准全部做在动模垫板的统一加工基准面上，所有齿轮轴的安装孔采用坐标镗一次加工成型，保证各齿轮的啮合间隙控制在0.02-0.05mm之间，间隙过小会导致开模传动卡滞，间隙过大则会出现传动滞后，造成螺纹型芯旋退不到位顶出顶白的问题。从安装边界来看，

　　整套模架的外形尺寸适配常用的120吨卧式注塑机安装规格，定位圈尺寸、浇口套球面半径都匹配常规注塑机的射嘴参数，动定模的安装孔位符合标准模架的压板固定间距，不需要额外改装注塑机模板即可直接上机；冷却水路的排布避开了齿轮传动的安装区域，在型腔、型芯周边做了环形回路，进出水接头设置在模架的非操作侧，避免生产时水管与机械手取件路径干涉；顶出结构采用圆顶针与推板结合的方式，在齿轮型芯完全旋退脱离塑件内螺纹后，推板动作将塑件从型芯镶件上平稳推出，顶出行程做了硬限位保护，防止顶出过位损坏传动齿轮的端部密封结构。实际生产场景中，这套结构的传动齿轮采用合金结构钢制作，齿面做了高频淬火处理，长期生产的磨损量可以控制在微米级，不需要频繁拆换传动组件；

　　模具的维护拆分也做了快拆设计，传动侧的盖板采用内六角螺钉固定，拆开后即可直接检查齿轮啮合状态、补充润滑脂，不需要将整套模具从注塑机上拆下，能大幅减少量产过程中的停机维护时间。针对不同塑料原料的成型特性，这套结构的成型镶件可以根据原料收缩率做快速更换，齿轮传动段的传动比不需要调整，只需要更换对应尺寸的螺纹型芯与型腔镶件，即可适配不同规格的带齿形塑件生产，适配性覆盖常见的PP、ABS、POM等热塑性塑料的注塑成型需求。
