曲面壳体注塑成型模具结构设计方案

　　这套模具针对大尺寸曲面薄壁类塑料壳体的量产需求开发，适配家电外壳、汽车内饰覆盖件、消费电子外装件等常见带连续曲面特征的塑件生产场景，核心解决大面翘曲变形、曲面轮廓度超差、顶出痕迹外露等行业常见成型缺陷。从实际生产适配性来看，模具的安装边界完全匹配市面主流200吨级卧式注塑机的拉杆间距、定位环尺寸与顶出杆排布，模架采用标准龙记模胚改制，上下模座厚度预留足够的码模槽空间，吊装孔位置符合车间常规吊装作业的操作习惯，不需要额外加装吊装辅具就能完成上下模的分体吊装与合模调试。

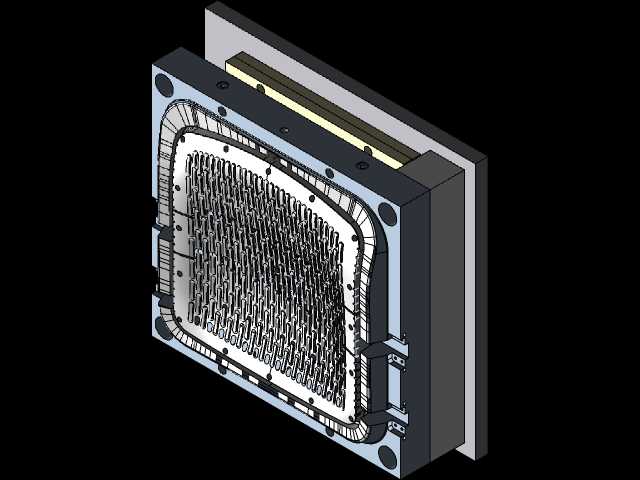

　　设计阶段优先围绕塑件的曲面特征做分型面规划，没有采用常规的平直分型结构，而是顺着塑件的外轮廓边缘做随形分型，分型面的贴合间隙控制在0.02mm以内，既避免飞边产生，也减少后续合模过程中的分型面压损风险。型腔部分采用整体式铣削加工，配合高速精铣与表面抛光工艺，保证曲面成型后的表面粗糙度达到Ra0.8以下，不需要后续额外做表面晒纹或抛光处理就能满足外观件的质量要求。针对大曲面塑件容易出现的冷却不均问题，冷却水道完全顺着型腔的曲面走向做随形排布，水道距离型腔壁的距离保持均匀的15mm，相邻水道的间距控制在25mm，进出水口采用标准化的快插接头配置，接入模温机后可以快速将模温稳定在工艺要求区间，有效缩短成型周期，同时避免因冷却速率不一致导致的曲面内应力集中，减少塑件脱模后的翘曲变形量。

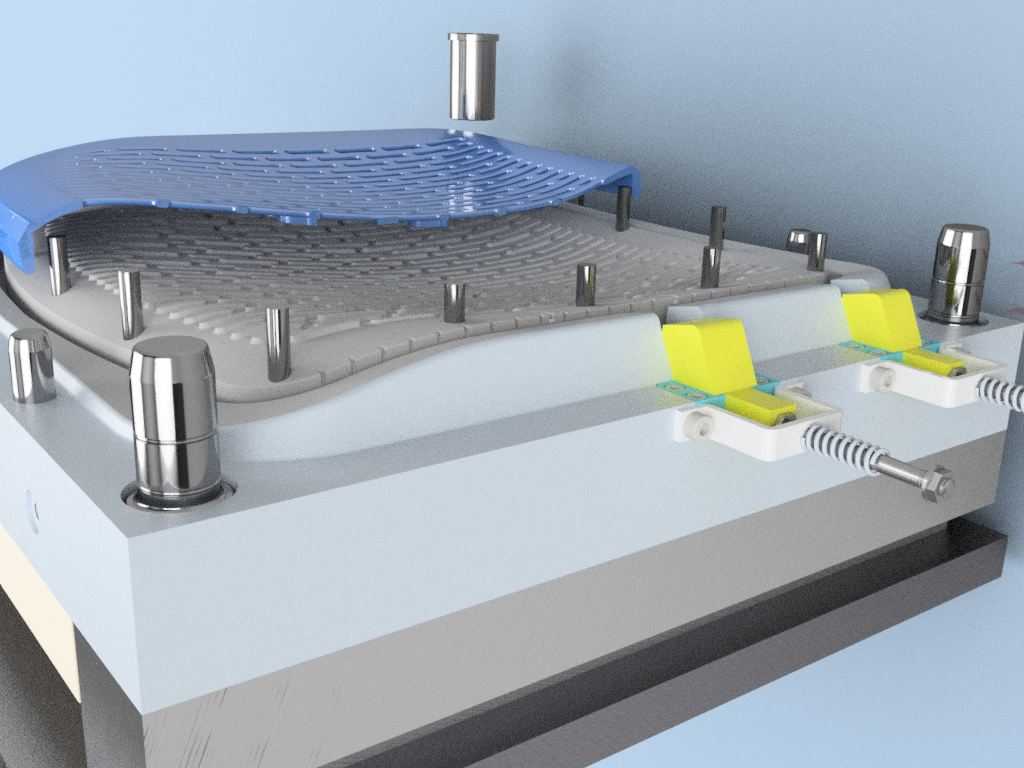

　　导向定位系统除了常规的四组导柱导套外，在曲面落差较大的型腔周边额外增设了4组精定位锁块，合模过程中导柱先完成初定位，精定位锁块再做二次精准对位，保证上下模的合模精度控制在0.01mm以内，避免长期量产过程中出现型腔错位导致的塑件壁厚不均问题。顶出机构没有采用单一的顶针排布，而是结合塑件的结构特征做组合式顶出设计：在塑件的边缘非外观区域设置扁顶针，在内部筋位对应的位置设置圆顶针，同时搭配斜顶结构完成侧面倒扣的脱模动作，所有顶出部件的顶出行程经过精准核算，顶出过程中受力点均匀分布，不会出现顶白、顶穿塑件的问题，顶出复位采用弹簧与复位杆双重配合，保证每次开模顶出、合模复位的动作稳定可靠，不会出现顶针卡滞、复位不到位的情况。

　　浇注系统采用侧浇口进料，浇口位置设置在塑件的边缘非外观面，浇口尺寸经过模流分析优化，填充过程中熔融塑料可以顺着曲面型腔均匀流动，不会出现熔接痕、困气等成型缺陷，填充完成后浇口残留量小，后续人工修剪浇口的工作量极低，不会在塑件外观面留下明显的浇口痕迹。模具的排气槽开设在型腔的末端与筋位深处，排气槽深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免填充过程中出现烧焦、缺胶问题，也不会出现溢料飞边的情况。从实际量产适配性来看，这套模具可以适配PP、ABS、PC/ABS等多种常用热塑性塑料的成型需求，只需要根据具体材料特性调整对应的模温、料筒温度与注射压力参数，就能稳定生产出符合轮廓度、尺寸公差要求的曲面壳体塑件，量产过程中的模具维护也十分便捷，易损件都采用标准件配置，出现磨损后可以快速更换，不需要额外做非标加工，能有效降低车间的模具维护成本与停机待修时间。
