滑块齿轮箱注塑成型模具结构设计

项目分类:注塑模图纸 发布时间:2022-01-13 ID:500343
  • 滑块齿轮箱注塑成型模具结构设计
  • 滑块齿轮箱注塑成型模具结构设计
  • 滑块齿轮箱注塑成型模具结构设计

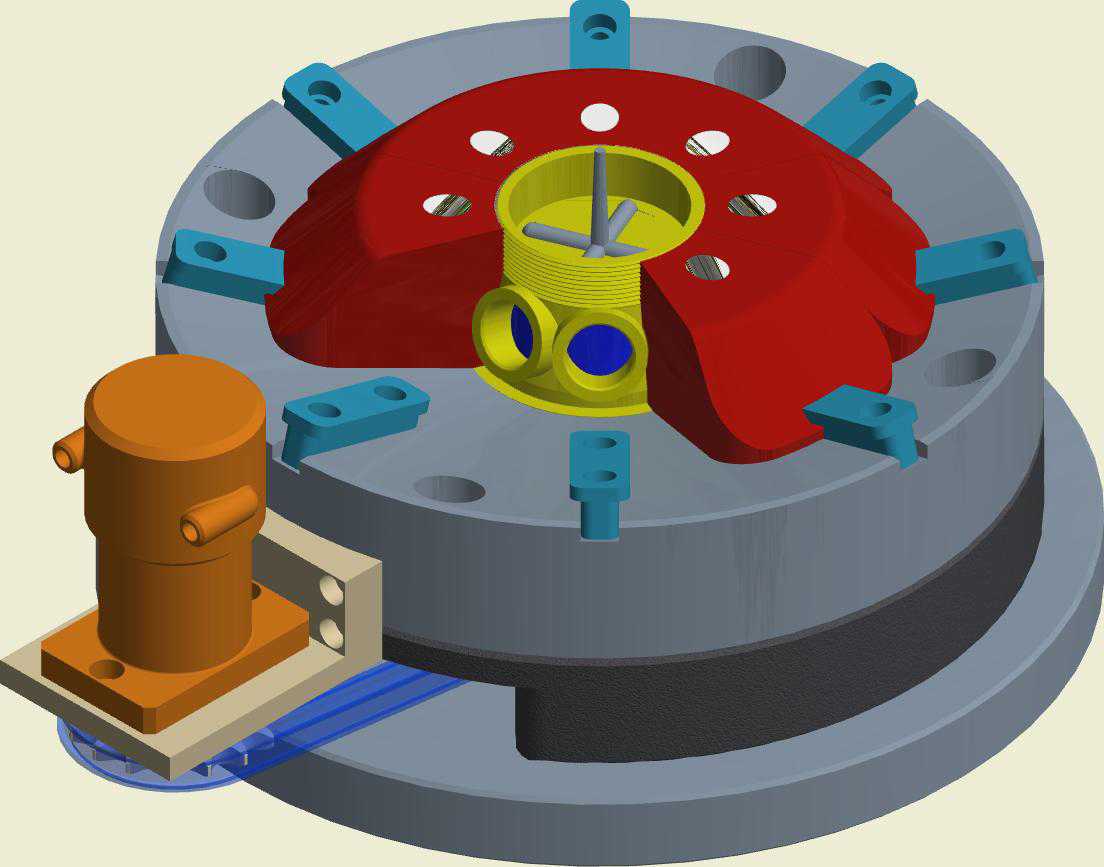

  这套模具针对带侧凹特征的齿轮箱类塑料壳体开发,日常量产场景覆盖小型传动部件注塑车间,适配卧式注塑机安装使用,成型后的塑件多用于小型减速装置、家电传动模块的外壳承载结构。从结构布局来看,模具采用单分型面搭配侧向滑块抽芯的核心架构,因为齿轮箱壳体侧壁存在多处与开模方向垂直的倒扣卡槽,常规直顶脱模会直接拉伤塑件内壁的装配定位面,因此在型腔周向均匀布置了四组斜导柱驱动的滑块抽芯机构,开模过程中斜导柱随动模板后撤,带动滑块沿导滑槽径向向外滑移,先完成侧凹特征的脱离,再由顶出机构将塑件从型芯上平稳推出,避免顶出过程中塑件受力不均产生变形。

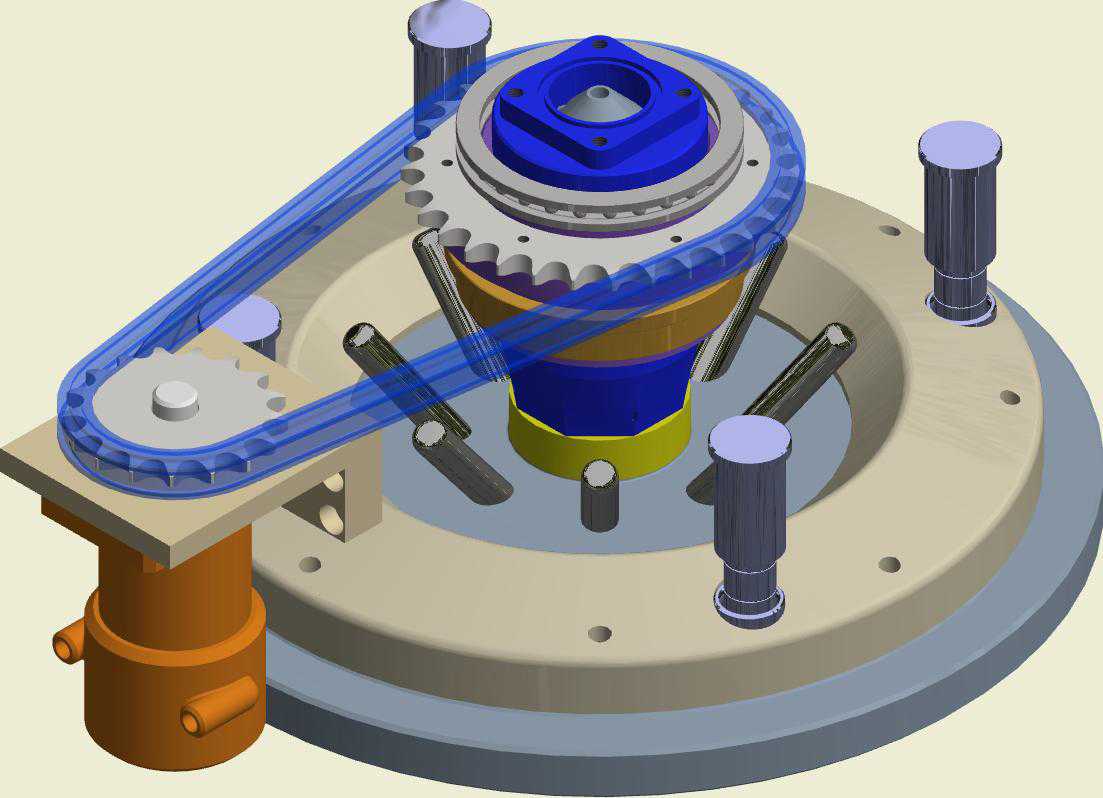

  模架上方集成的同步带传动结构,是这套模具区别于普通注塑模的特殊设计,这套传动机构并非用于模架本身的开合动作,而是服务于模内旋转脱螺纹或者周向特征脱模的需求——齿轮箱壳体中心带有内齿圈结构,若采用常规滑块拼接成型内齿,拼合缝会在齿面留下明显飞边,直接影响后续齿轮装配的啮合精度,因此设计了由液压马达驱动主动带轮、通过同步带带动中心旋转型芯转动的结构,开模前先启动液压马达,带动旋转型芯与塑件内齿圈做相对转动,在塑件还处于型腔包裹定位的状态下完成螺纹/齿形的旋脱,保证内齿面的成型完整性,不会出现拼接飞边或者齿形拉伤的问题。

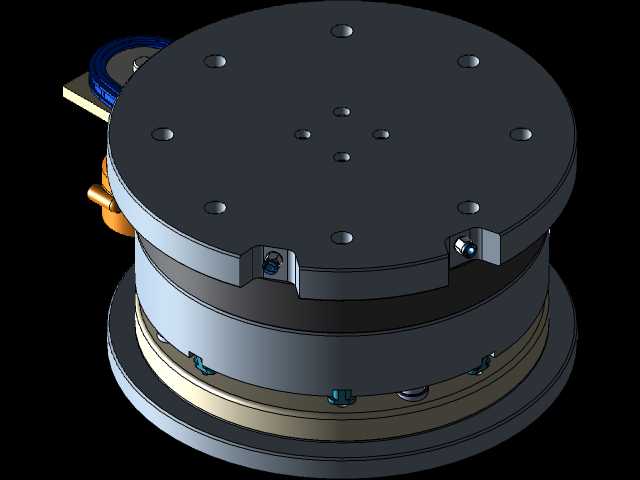

  安装边界方面,这套模具的周向安装孔位按照标准250吨卧式注塑机的拉杆间距设计,模架总厚度适配注塑机的最大最小模厚区间,定位圈采用标准φ100规格,浇口套进料口尺寸匹配注塑机喷嘴孔径,不需要额外做过渡连接。周向布置的四组导柱导套采用高碳铬轴承钢制作,配合间隙控制在0.02mm以内,保证合模过程中型腔与型芯的同轴度,避免出现偏心飞边。顶出系统采用顶杆+推板结合的方式,针对齿轮箱壳体的加强筋位置布置对应顶杆,推板则作用在塑件的外缘端面,分散顶出力,避免薄壁位置出现顶白缺陷。

  冷却系统的设计围绕成型周期优化展开,在型腔镶件内部布置了环形冷却水道,距离型腔壁的距离保持在15mm左右,水道直径φ10mm,保证冷却水能够均匀带走型腔热量,减少塑件不同位置的冷却温差,降低成型后的翘曲变形量;滑块内部也单独设计了小型冷却回路,因为滑块成型的是塑件侧壁的装配凸台,这些位置胶位较厚,若冷却不足会在塑件表面出现缩痕,影响装配尺寸精度。中心旋转型芯的内部则采用隔水片式冷却结构,冷却水从中心水嘴进入,沿隔水片一侧流到型芯底部,再从另一侧回流,保证型芯表面温度均匀,避免内齿圈成型时因为局部温度过高出现齿形缺胶或者粘模问题。

  从实际量产适配性来看,这套模具的所有易损件都采用快拆式设计,比如滑块的耐磨板、导滑槽的镶条、浇口套等部件,都可以在不拆卸整套模架的情况下完成更换,减少生产线的停机维护时间。排气槽开设在型腔的最后填充位置,深度控制在0.02mm,既可以顺利排出型腔内的空气,避免塑件出现烧焦、气泡缺陷,又不会因为排气槽过深产生飞边。带传动机构的张紧轮位置设计了可调腰型孔,可以根据同步带的磨损情况调整张紧力,避免传动过程中出现打滑,保证旋转脱模的动作同步性,不会因为转速不均导致内齿形被拧坏。整体结构的受力经过校核,锁模时模架的承压面均匀分布,不会出现局部应力集中导致模架变形的问题,适配PP、ABS、增强尼龙等多种常用工程塑料的成型工艺,只要根据不同材料的收缩率调整对应的成型工艺参数,就可以稳定生产出尺寸符合装配要求的齿轮箱塑件。
