双型腔注塑模具整体装配结构设计

项目分类:注塑模图纸 发布时间:2022-01-13 ID:500345
  • 双型腔注塑模具整体装配结构设计

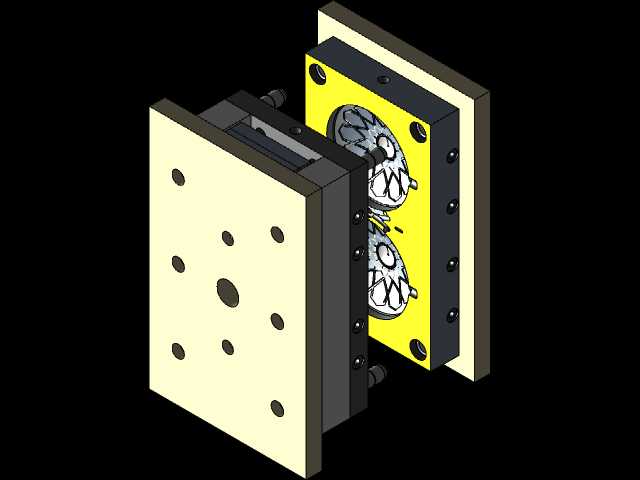

  这套双型腔注塑模具的三维结构,面向小型带标识塑料件的批量注塑生产场景,常见于日用塑料配件、小型工业塑料饰件的量产环节,适配卧式注塑机的安装接口,可直接匹配常规吨位注塑设备的拉杆间距、定位环尺寸与顶出孔位布局。从结构拆分来看,模具采用典型的两板模直浇口进胶方案,定模侧通过定位环与注塑机定模板定位,浇口套直接对接注塑机喷嘴,熔融塑料经主流道后直接进入两个对称排布的型腔内,流道长度短,压力损失小,适合流动性中等的通用塑料如PP、ABS的成型加工。动定模的合模导向依靠四角布置的导柱导套完成,导柱采用台阶式固定结构,压入定模板对应安装孔内,导套压入动模板,合模过程中导柱先进入导套完成预定位,避免型腔错位导致的塑件飞边、尺寸超差问题。

  型腔部分采用镶拼式结构,成型区域单独加工后嵌入模架固定板,一方面降低了整体模仁的材料成本,成型区域可选用耐磨性更好的模具钢,模架部分采用常规45钢即可满足强度要求,另一方面当型腔出现磨损、拉伤时,可单独更换镶件,无需报废整套模架,大幅降低后期维护成本。从冷却水路布局来看,定模侧围绕型腔周边布置了环形循环水路,动模侧对应型芯位置设置了直通式冷却通道,水路接口采用标准管螺纹,可直接对接车间冷却水循环系统,通过控制冷却水流量与温度,将成型周期内的模具温度稳定在塑料成型所需的合理区间,避免塑件出现冷却不均导致的翘曲、缩痕缺陷,同时缩短冷却保压时间,提升整体生产效率。脱模机构设置在动模侧,采用顶杆顶出方案,

  顶杆排布在塑件的非外观面与结构加强筋位置,顶出过程中顶出力均匀分布,避免顶出时塑件出现发白、顶穿等缺陷,顶杆固定板与底板之间设置了复位杆,合模过程中复位杆先接触定模板,带动整个顶出机构回位,避免合模时顶杆与型腔发生碰撞损坏。模架的各层板之间采用内六角螺丝紧固,定位销完成板件之间的位置校准,保证长期开合模过程中各部件的位置精度不会出现偏移。在安装边界上,模具的总厚度适配常规注塑机的最小模厚与最大模厚调节范围,动模侧的顶棍孔位置与注塑机顶出杆位置完全对应,无需额外加装顶出转接板,模具的整体长宽尺寸小于注塑机拉杆内间距,吊装时可直接穿过拉杆区域完成安装,吊环孔设置在模架的重心位置,方便车间行车吊装转运。

  设计过程中针对塑件的脱模斜度做了对应适配,型腔侧壁的脱模斜度控制在合理范围内,既保证塑件开模时留在动模侧,又不会因为斜度过大导致塑件尺寸超差,同时在浇口位置做了冷料穴设计,存储注塑前期的冷料头,避免冷料进入型腔导致塑件表面出现冷料斑、强度不足等问题。排气结构依靠分型面之间的微小间隙完成,在型腔的熔体填充末端位置,分型面做了微米级的排气槽加工,填充过程中型腔内的空气可通过排气槽顺利排出,避免出现困气导致的烧焦、缺胶缺陷。整套结构没有采用复杂的抽芯机构,结构简洁可靠,维护难度低,适合大批量连续生产场景,日常生产中仅需定期检查导柱导套的润滑情况、顶杆的磨损情况以及冷却水路的结垢情况,即可保证长期稳定运行。
