叉子注塑成型模具结构三维设计

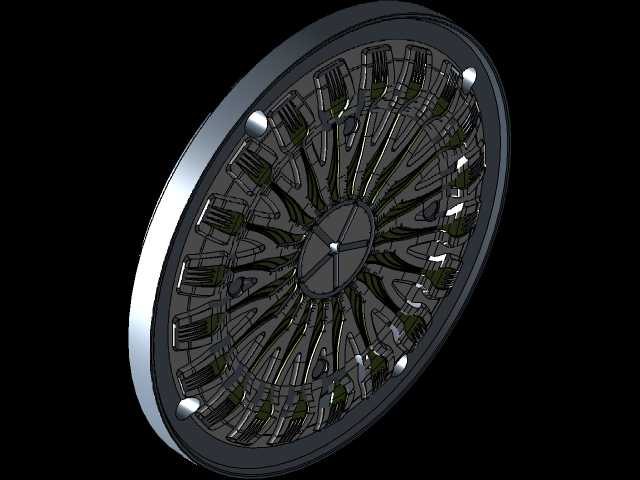

　　这套模具针对一次性塑料餐叉的批量注塑成型需求开发，适配卧式注塑机安装使用，核心解决薄壁多腔制品的成型精度与生产效率平衡问题。日常餐饮场景中使用的一次性PP餐叉，壁厚通常在1.2-1.8mm区间，叉齿部位壁厚更薄至0.8mm，成型过程中极易出现填充不足、翘曲变形、飞边毛刺等缺陷，这套模具在结构设计阶段就针对这些痛点做了针对性优化。从整体布局来看，模具采用一模多腔的圆周排布结构，所有型腔围绕模具中心的浇口套呈放射状均匀分布，这种排布方式可以最大程度缩短熔体从主浇道到每个型腔的流动距离，保证各型腔填充压力、填充时间的一致性，避免不同型腔成型出的制品出现重量偏差、收缩率不均的问题，适配高速批量生产的节拍要求。

　　模具的分型面设置在叉子主体的最大轮廓处，沿叉柄到叉齿的外形轮廓做贴合式封胶设计，封胶面预留0.02-0.03mm的研合余量，合模后可以有效避免熔体从分型面溢出产生飞边，减少后续去毛刺的人工工序。浇注系统采用热流道搭配潜伏式浇口的结构，主浇道正对模具中心，分流道沿圆周放射状延伸至每个型腔的侧部，潜伏式浇口设置在叉柄的非外观面位置，开模时浇口可以自动与制品分离，不需要人工修剪浇口残留，大幅提升生产自动化程度。冷却系统的设计直接决定制品的成型周期与变形量，这套模具在每个型腔的背部都设置了随形排布的冷却水道，水道距离型腔壁的距离保持在1.5-2倍水道直径区间，避免距离过近导致型腔壁温度不均，或是距离过远降低冷却效率；

　　同时在模具的镶件拼接位置设置了耐高温的O型密封圈，防止冷却水道出现渗漏问题，保证长期连续生产的稳定性。脱模机构采用顶针加推板组合的形式，针对叉齿这类薄壁易变形的位置，采用扁顶针贴合叉齿侧壁布置，避免顶出力集中导致叉齿顶白、断裂；叉柄位置则搭配圆形顶针均匀排布，保证顶出过程中制品受力均匀，不会出现顶出倾斜导致的卡模问题。模具的导向系统采用导柱导套加精定位块的组合结构，四周的导柱导套承担合模过程中的粗导向功能，在模具中心及型腔周边额外设置了锥形精定位块，保证合模后型腔的同轴度误差控制在0.02mm以内，避免出现错模导致的制品壁厚不均、外形错位问题。从安装边界来看，模具的外形尺寸适配200吨级卧式注塑机的拉杆间距，定位圈尺寸、

　　浇口套球面半径都匹配对应机型的射嘴规格，顶出孔位置与注塑机的顶杆位置完全对应，不需要额外做改装就可以直接上机使用。在实际生产场景中，这套模具适配PP、PS等常用一次性餐具塑料原料，成型周期可以控制在15秒以内，成型出的餐叉外形规整，叉齿无变形、无缺料，表面无明显缩痕，不需要额外的后处理工序就可以直接包装下线，适配餐饮耗材行业大批量、低成本的生产需求。设计过程中还针对易磨损的型腔部位做了镶件式设计，叉齿等容易出现填充磨损、排气失效的部位单独制作镶件，长期生产出现磨损后只需要更换对应镶件即可，不需要整体报废型腔，大幅降低模具的维护成本；同时在型腔末端的叉齿位置设置了深度0.02mm的排气槽，及时排出型腔内的空气，避免填充过程中出现困气烧焦、填充不足的问题。整套模具的结构紧凑，没有冗余的设计结构，所有运动部件都做了润滑槽设计，长期开合模过程中可以保持顺畅的运动状态，不会出现卡滞、磨损过快的问题，适配24小时连续生产的车间作业场景。
