精密小型注塑成型用模架结构设计

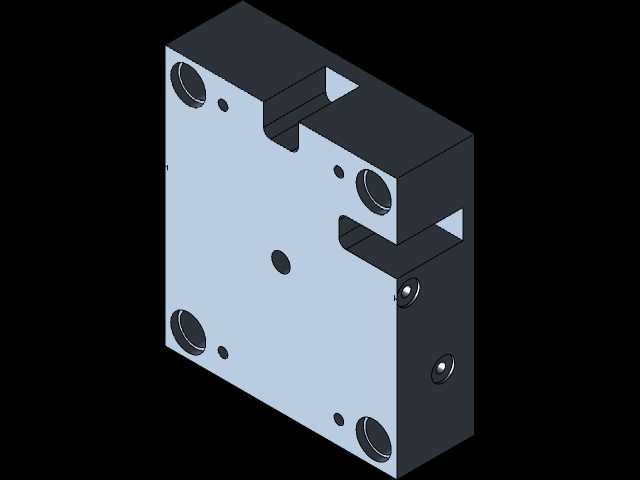

　　这套模架结构面向小尺寸精密塑胶件的注塑成型工序设计，常见应用场景覆盖消费电子接插件、小型仪器结构件、精密传动塑胶零件的批量生产环节，适配卧式注塑机的安装工位，可直接配套标准射嘴、顶出系统完成整套注塑循环。从结构功能来看，该模架采用一体化模板设计，定模侧预留主流道衬套安装位，四个角位布置的导柱导套孔采用H7/h6配合公差，保证合模过程中动定模的对中精度，避免成型过程中出现飞边、偏心等质量缺陷；动模侧设置多组顶杆过孔，可根据具体型腔排布灵活调整顶出位置，适配不同结构塑胶件的脱模需求，避免顶出过程中出现零件变形、顶白等问题。设计过程中优先考虑了加工工艺性，模板的基准面采用统一的角位基准，所有安装孔、配合孔的位置度公差控制在0.

　　02mm以内，既满足慢走丝、坐标镗的加工精度要求，也减少后续钳工配模的工作量。模板侧面开设的卡槽结构用于安装行程开关、冷却管路接头，可直接接入注塑机的控制系统与冷却循环系统，冷却水道采用直通式布局，孔位距离型腔面的距离保持在1.5倍水道直径，保证成型过程中模温均匀，缩短塑胶件的冷却周期，提升整体生产效率。安装边界方面，模板的长宽尺寸适配120吨级以下卧式注塑机的拉杆间距，厚度方向的开模行程预留量满足100mm以内高度塑胶件的取出需求，动模侧的码模槽采用标准T型槽尺寸，可直接通过压板固定在注塑机移动模板上，无需额外加工转接板。结构上还预留了精定位组件的安装位，对于尺寸精度要求在0.01mm级别的微型塑胶件，可加装边锁或锥面精定位组件，

　　进一步提升合模重复精度，满足高精密零件的成型要求。模板的材质选用预硬塑胶模具钢，调质硬度控制在HRC30-35，既保证足够的刚性承受注塑过程中的锁模压力与射胶压力，也具备良好的切削加工性能，减少加工过程中的刀具损耗。日常生产维护中，该模架的导柱导套位置预留了润滑油槽，可接入自动润滑系统，减少长期开合模过程中的磨损，延长模具使用寿命；模板上的多个沉头孔用于固定型腔、型芯镶件，镶件采用挂台固定方式，拆装便捷，后续更换不同产品的型腔镶件即可快速切换生产品种，适配小批量多品种的柔性生产需求。在流道设计适配性上，定模板的流道开设面预留了足够的加工余量，可根据塑胶材料的特性设计冷流道或简易热流道结构，针对PP、ABS、

　　PC等常用注塑材料都能适配，无需对模架主体结构做二次改动。顶出系统的安装空间兼容标准顶针板、顶针底板的安装尺寸，可根据产品需求加装复位杆、弹簧先复位机构，避免合模过程中顶杆与型腔发生碰撞损坏模具。整体结构没有冗余设计，所有加工特征都围绕成型精度、安装便捷性、生产稳定性三个核心需求展开，既满足精密注塑的工艺要求，也兼顾了模具制造、装配、维护环节的操作便利性，适合小型精密塑胶件的量产模具开发使用。
