控制接线盒注塑成型模具结构设计

项目分类:注塑模图纸 发布时间:2022-01-13 ID:500349
  • 控制接线盒注塑成型模具结构设计
  • 控制接线盒注塑成型模具结构设计
  • 控制接线盒注塑成型模具结构设计

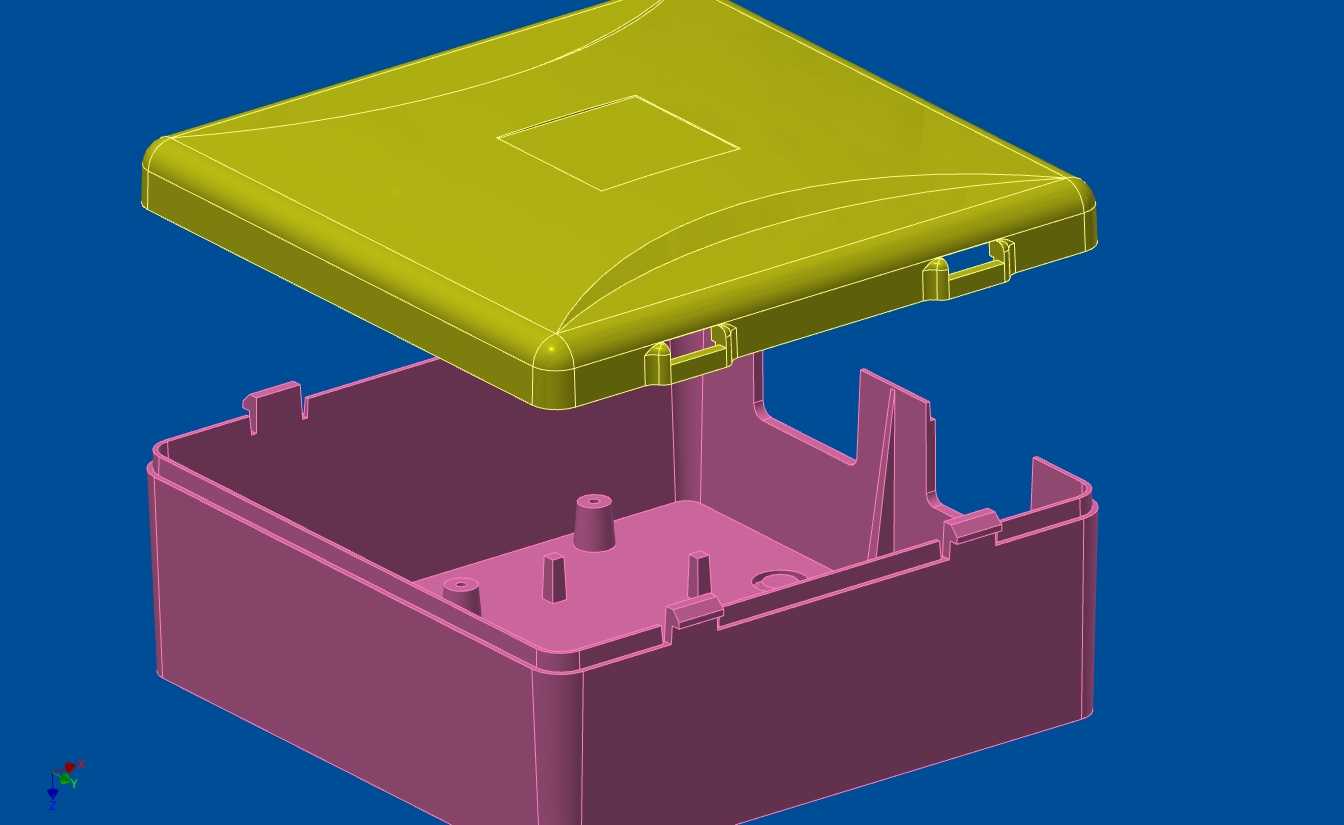

  这套模具针对工业控制领域常用的接线盒壳体类塑件开发,这类塑件广泛应用于低压配电、工业自动化控制柜内部,承担线缆转接、端子防护、绝缘隔离的核心作用,日常工况下需要承受一定的接线拉拽力,同时要满足IP防护等级对应的合模缝密封性要求,因此塑件本身的尺寸精度、成型内应力控制、外观面无缩痕飞边是模具设计的核心管控点。

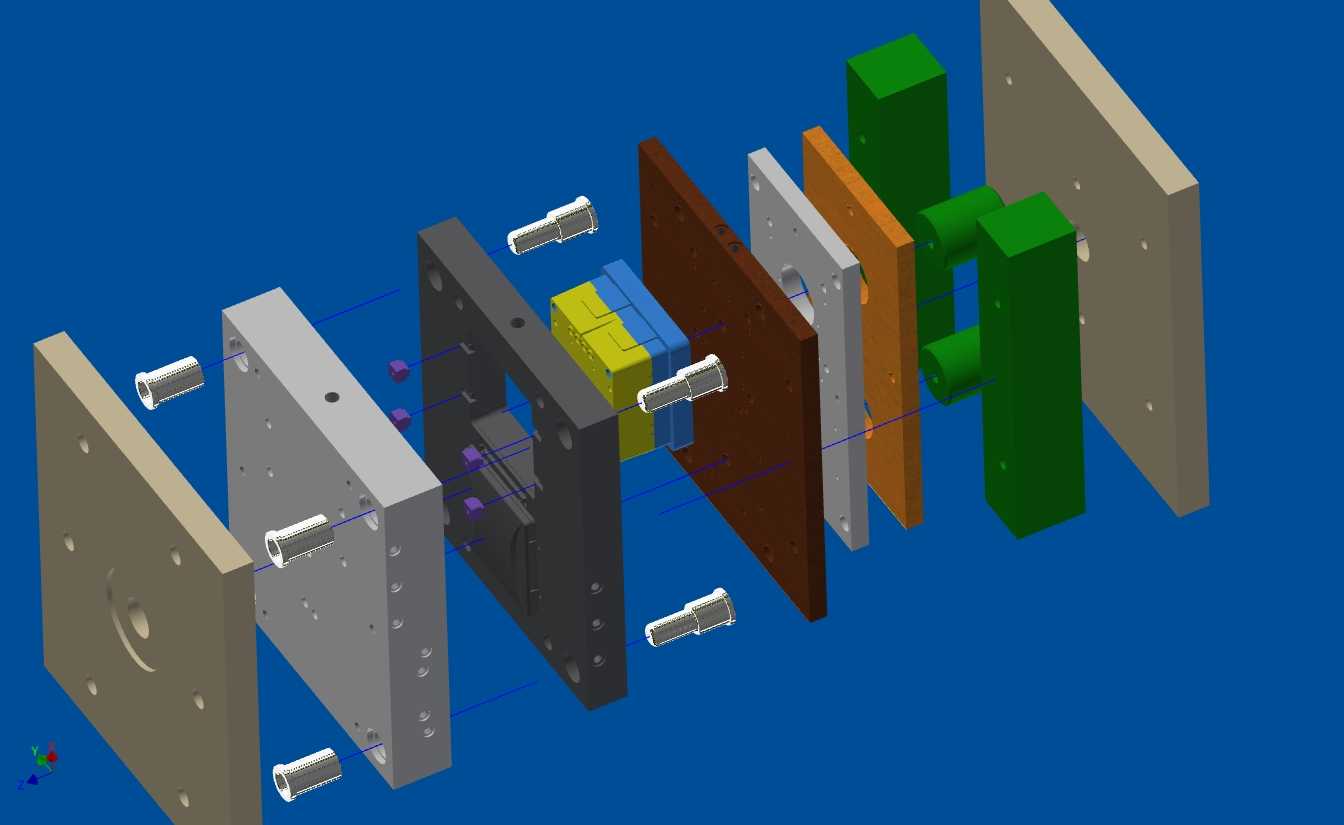

  从模具整体结构排布来看,采用了常用的两板模直浇口进胶方案,进胶点设置在塑件非外观的内侧壁位置,避免浇口痕迹残留在接线盒的外安装面,减少后续浇口修剪的人工工作量。模架选用标准龙记模架作为基础承载结构,定模侧的型腔部分采用整体镶块式结构,镶块材料预硬至HRC38-42,兼顾加工便利性与长期生产的耐磨性,型腔表面做了精抛光处理,粗糙度达到Ra0.8,确保接线盒外表面光滑无加工刀纹,满足后续丝印标识的附着要求。动模侧的型芯部分拆分了多个小型镶件,对应接线盒上的穿线孔、安装柱、卡扣位等精细结构,拆分镶件一方面便于加工时的清角作业,避免EDM加工时的电极损耗导致的尺寸偏差,另一方面在长期生产中若出现细小结构损坏,可单独更换镶件,无需报废整体型芯,大幅降低模具维护成本。

  冷却系统的排布围绕塑件的壁厚均匀性做了差异化设计,接线盒的盒体侧壁壁厚均匀在2.2mm左右,对应的型腔、型芯内部都排布了直径8mm的直通式冷却水道,水道距离成型面的距离控制在12-15mm,水道间距保持25mm,确保冷却水流速达到0.8m/s以上,实现模温均匀控制在40-60摄氏度,减少塑件因冷却不均产生的翘曲变形。针对接线盒上的几个螺丝柱位置,单独在型芯螺丝柱中心设置了隔水片式冷却管,避免螺丝柱位置壁厚较厚产生缩痕,同时缩短整体成型周期。

  顶出机构采用了顶针+顶块的组合顶出方案,在接线盒的边缘非配合位置设置了6支直径4mm的圆顶针,在盒体内部的平面区域设置了2个矩形顶块,顶块与型芯的配合间隙控制在0.02mm以内,既保证顶出时受力均匀,避免顶白、顶穿塑件,又防止飞边产生。顶出板的导向采用了4支中托司做精准导向,避免顶出过程中出现偏载导致顶针、顶块卡死。导向系统除了模架自带的导柱导套外,在型腔与型芯的贴合面四周额外设置了4个零度精定位块,定位精度控制在0.01mm以内,确保合模时型腔型芯的同轴度,避免接线盒的合模缝出现错位,影响后续装配的密封性。

  浇注系统的流道采用圆形截面流道,流道直径6mm,从主浇道到各分流道的转角处都做了R5的圆角过渡,减少熔体流动时的压力损失,确保PP或ABS熔体能在1.5s内完成整个型腔的填充,填充时的模腔压力控制在60-80MPa,保压压力切换为填充压力的70%,保压时间根据塑件重量稳定在3s左右,避免塑件出现缺胶、飞边等缺陷。排气系统在分型面位置开设了深度0.02mm、宽度5mm的排气槽,排气槽延伸到模架外边缘,同时在每个顶针、顶块的配合位置都预留了微小的排气间隙,将型腔内的空气在填充过程中顺利排出,避免塑件出现烧焦、困气缺胶的问题。

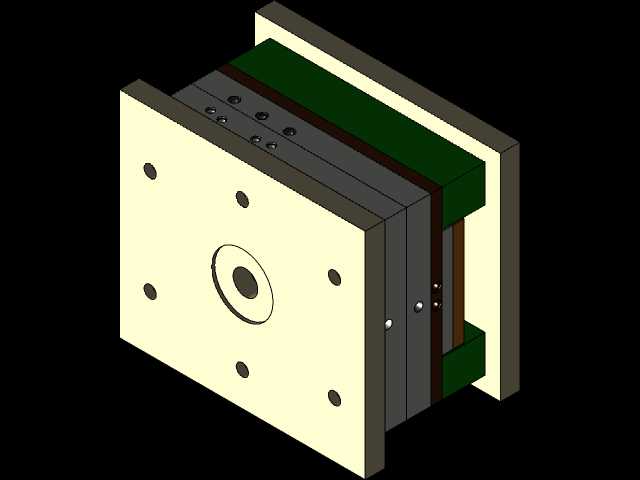

  安装边界方面,这套模具适配锁模力120吨的卧式注塑机,模具整体长宽尺寸控制在350mm*400mm,模具闭合厚度320mm,满足注塑机的最大最小模厚安装要求,浇口套的球面半径SR18,与注塑机喷嘴的匹配度符合通用标准,顶出孔位置与注塑机的顶棍孔位置完全对应,吊装时模具的重心与吊环位置匹配,安装时无需额外加装配重。整套模具的开合模行程设置为200mm,足够让接线盒塑件在开模后顺利从型芯上脱出,预留的取件空间满足机械手自动取件的操作要求,可适配自动化注塑生产车间的无人化作业需求。

  在实际生产验证中,这套模具的成型周期稳定在28s左右,塑件的尺寸公差能稳定控制在GB/T14486的MT5级精度要求,接线盒的安装柱位置同轴度偏差不超过0.05mm,穿线孔的位置度偏差不超过0.1mm,完全满足后续与接线端子、盒盖的装配要求,连续生产10万模次后,核心成型零件的磨损量不超过0.02mm,无需做大型的维护修复,能稳定满足中小批量接线盒塑件的生产交付需求。
