带双侧护栏的阶梯式斜坡传送装置

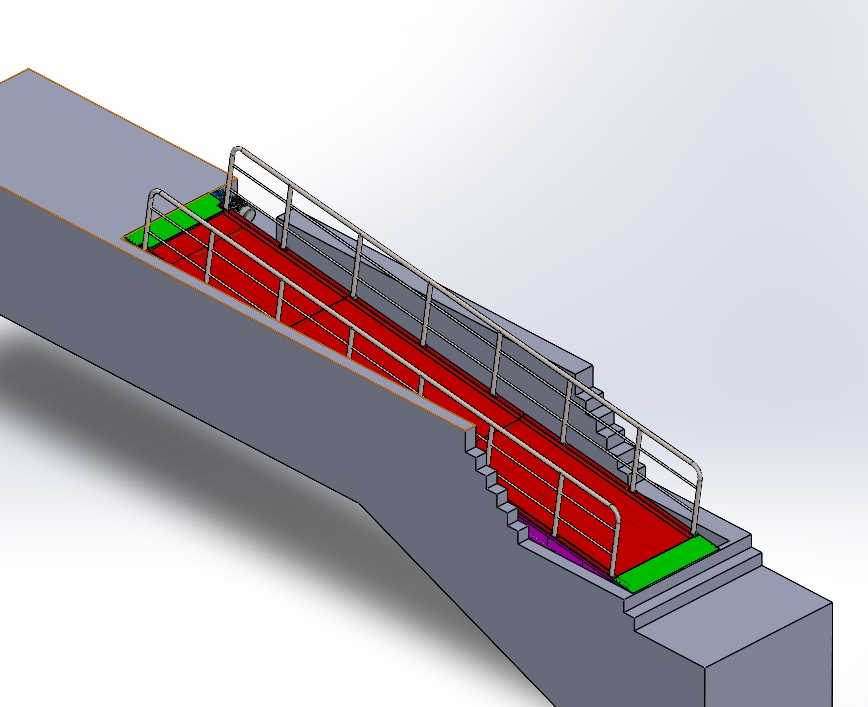

　　这款带双侧护栏的阶梯式斜坡传送装置，主要适配存在高低差的作业场景，常见于生产车间楼层间物料转运、仓储库区上下货位的货品输送、商超后场不同标高作业区的货物流转，也可用于轻工生产流水线中衔接不同高度的加工工位，解决人工搬运上下坡劳动强度大、效率低的问题，尤其适合箱装、袋装等规整形态物料的连续输送，避免人工搬运过程中出现的物料滑落、磕碰损伤风险。从结构设计来看，装置整体采用斜坡式主体框架，框架两侧设置连续的金属管状护栏，护栏沿斜坡全程布置，在两端阶梯衔接处做了随形弯折处理，既能够防止输送过程中物料从侧边滑落，也可作为人员巡检、临时辅助通行的扶靠结构，护栏的立柱与主框架采用螺栓连接固定，便于后期维护更换。输送承载面采用红色防滑输送面设计，

　　增大与输送物料之间的摩擦力，避免斜坡输送时物料受重力影响出现下滑、偏移的情况，输送面两端设置绿色的过渡衔接段，能够平顺对接上下端的作业平台，减少物料进出输送段时的卡滞、磕碰。装置两侧集成了阶梯式走台结构，走台台阶与斜坡主体一体化设计，台阶高度符合常规人工行走的步幅要求，可供设备运维人员日常检查输送面张紧度、清理输送面残留杂物、检修驱动组件时行走使用，无需额外搭设检修梯架，压缩了设备整体的安装占用空间。设计过程中，优先考虑了安装边界的适配性，整体框架采用模块化分段设计，可根据现场实际的高低差尺寸调整斜坡段的长度与倾斜角度，框架底部设置可调式支撑脚，能够适配地面存在一定平整度误差的安装场景，无需对现场地面做大规模找平处理。

　　驱动组件隐藏布置在斜坡下端的框架内部，不额外占用外部作业空间，同时避免外露传动部件带来的安全隐患，传动结构采用常规的辊筒张紧结构，可通过调整端部辊筒的位置调节输送面的张紧度，适配不同重量物料的输送需求。从安装尺寸边界来看，装置整体宽度控制在常规人行通道与物料通道的适配范围内，两侧护栏的高度符合工业设备安全防护的通用要求，不会对周边作业人员的正常通行造成干扰，两端的衔接段长度预留了足够的对接余量，可直接对接现有生产线的出料端、仓储的出货平台等现有设施，无需对原有设施做大规模改造。在功能特性上，该装置可实现连续的上坡或下坡物料输送，输送速度可根据实际物料的输送需求做适配调整，对于重量较轻的成品包装物料可适当提高输送速度提升转运效率，

　　对于重量较大、易滑落的物料可降低输送速度保证输送稳定性，双侧护栏与防滑输送面的组合设计，能够适配最大倾斜角度下的物料输送需求，避免常规斜坡输送机无防护易掉料、无检修通道运维不便的问题。实际应用中，该装置可独立作为高低点之间的物料转运设备使用，也可多台拼接组成更长距离的斜坡输送线，还可与平面输送机、转弯输送机等其他输送设备组合，形成完整的厂内物料输送系统，适配不同生产场景的布局需求。
