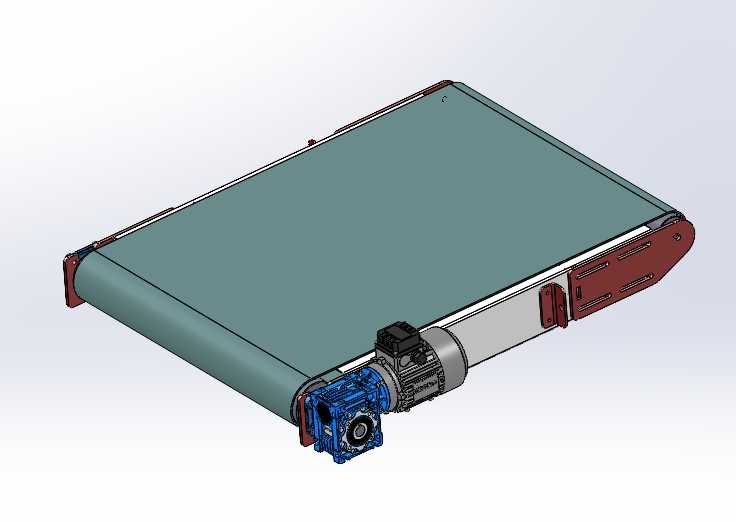

带蜗轮蜗杆减速驱动的平皮带输送装置

　　这款平皮带输送结构，是轻工、电子、包装、食品加工等行业流水线中最常用的水平/微倾角物料载送单元，日常产线里承担工序间工件转运、成品周转、来料接驳的核心功能，可直接对接分拣台、包装工位、加工设备进出料口，适配散料、盒装件、小型结构件等多种形态物料的短距离输送需求。从结构设计逻辑来看，驱动端采用蜗轮蜗杆减速电机直连主动辊的布局，省去了链传动、同步带传动的中间传动环节，既压缩了设备端部的安装空间，又能通过蜗轮蜗杆副的大减速比特性，将电机高转速低扭矩的输出转化为主动辊低转速大扭矩的驱动力，同时自带的反向自锁特性还能避免停机后皮带受物料重力反向溜动，无需额外加装制动组件，大幅简化了整体结构。机架主体采用折弯钣金拼焊成型，

　　两侧的安装边预留了多组调节长孔，既可以用来调整从动辊的张紧行程，补偿皮带长期运行后的拉伸变形，也能作为侧边挡条、导向护栏、光电传感器支架的安装基准，用户可根据实际输送物料的尺寸、输送路径的防护需求灵活加装附件，无需二次打孔加工。皮带工作面选用平型摩擦带，相比同步带、链板输送，接触面平整无凸起，不会对软质包装、精密加工件的表面造成刮擦损伤，运行过程噪音更低，适合对作业环境噪音有要求的车间场景；回程段设置了多组托辊支撑，避免长跨度下皮带下垂蹭到机架产生磨损，同时保证皮带运行过程中工作面的平面度，防止物料在输送过程中偏移、滑落。安装边界方面，设备整体为扁平长方体布局，驱动侧的减速电机突出于机架侧边，

　　安装时需要预留电机的散热空间与检修操作空间，设备底部预留了支脚安装孔位，可搭配可调脚杯实现水平度调节，也可直接固定在型材支架上对接不同高度的工位；进出料端的辊筒端部做了圆弧过渡，不会在接驳其他设备时出现卡料、刮料的问题。设计过程中优先考虑了易维护性，张紧机构采用外露的调节螺栓，无需拆解护罩即可完成皮带张紧度调整，减速电机与主动辊采用法兰直连的安装方式，更换电机时无需拆解整个机架结构，日常运维仅需定期检查皮带磨损情况、给减速箱补充润滑脂即可，大幅降低了产线运维的时间成本。这类输送结构的输送速度可通过更换不同减速比的减速单元调整，也可搭配调速电机实现输送速度的无级调节，适配不同节拍的产线需求，不管是作为独立的短距离输送单元，还是集成到大型自动化生产线中作为接驳段，都能快速适配安装，不需要对原有产线结构做大规模改动。
