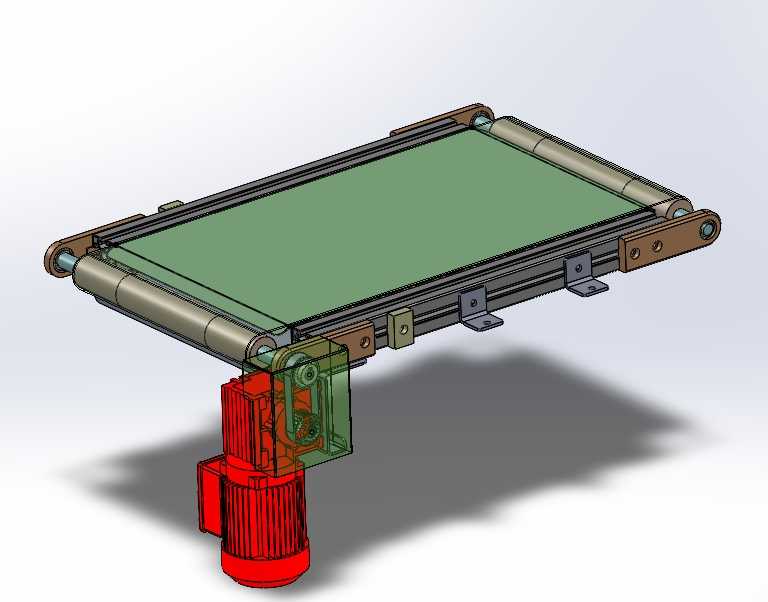

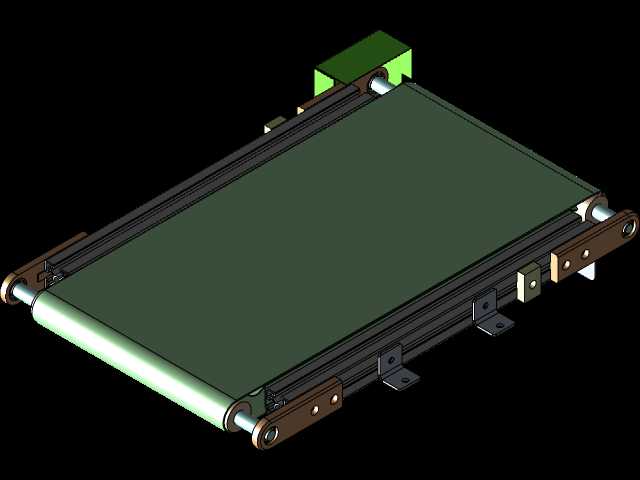

小型皮带式动力输送装置三维结构

　　这款小型皮带输送装置的结构设计，首先要匹配轻工装配、电子零部件周转、小型包装件转运这类窄空间工位的输送需求，很多车间的工序衔接段没有足够空间布置大型输送线，这类紧凑型的动力皮带机刚好填补工位间短距离物料传递的空白，比如装配工位之间的半成品流转、检测工位的工件送进、包装工位的成品输出，都可以用这类设备完成物料的水平定向输送，替代人工反复取放搬运的重复动作，降低工位间的物料周转耗时。从结构组成来看，装置以铝型材作为主体框架的搭建基础，型材的槽道结构可以灵活调整安装附件的位置，不需要额外做复杂的焊接加工，组装和后期调整的便利性很高，两端布置的从动辊筒和主动辊筒共同张紧绿色PVC输送皮带，辊筒的端部做了轴承位的适配设计，

　　保证辊筒转动时的同轴度，避免皮带运行过程中出现跑偏、窜动的问题。驱动部分采用侧装式的减速电机直连传动结构，电机通过减速箱输出合适的转速，匹配皮带0.1-0.5m/s的常规运行线速度，传动端的护罩做了透明可视的结构设计，日常巡检时可以直接观察传动部位的运行状态，不需要频繁拆卸护罩，同时护罩也能避免衣物、工具意外卷入传动结构，满足设备的安全防护要求。框架底部预留的安装支脚带腰型孔结构，安装时可以根据现场的机架固定位做小范围的位置调整，支脚的高度也预留了微调余量，能够补偿安装面的平面度误差，保证皮带面的水平度，避免物料在输送过程中出现侧滑偏移。设计过程中首先确定的是输送面的有效宽度，这个尺寸直接决定了可输送物料的最大宽度边界，

　　这款装置的输送宽度控制在400mm级别，适配绝大多数小型工业零件、包装纸盒的尺寸需求，整体框架的长度控制在1米级，刚好覆盖两个相邻工位的间距，不会占用过多的车间通道空间。皮带的张紧结构设计在端部辊筒的安装座上，通过调节螺栓可以改变辊筒的轴向位置，逐步调整皮带的张紧度，既避免张紧力过大导致皮带过早疲劳拉伸，也防止张紧力不足出现皮带打滑、丢转的问题。辊筒的表面做了滚花处理，增大辊筒和皮带内侧的摩擦力，保证动力传递的效率，即使输送带有少量载荷的工件，也不会出现传动打滑的情况。考虑到不同工位的安装需求，框架侧面预留了传感器安装位、挡边安装槽，后期可以根据使用场景加装光电检测开关、物料导向挡边、工位阻挡器这类附件，

　　不需要对主体框架做二次打孔加工，拓展性能够满足常规工位的改造需求。皮带选用的是哑光PVC材质，表面摩擦系数适中，既可以保证物料放置后不会随意滑动，也不会因为摩擦力过大导致物料取放时卡顿，同时这种材质的皮带耐油污、易清洁，适配加工车间、装配车间的日常使用环境，日常维护只需要定期擦拭皮带表面、检查张紧度即可，不需要复杂的保养流程。整个装置的重心集中在下部驱动电机的位置，安装后整体稳定性很好，即使输送过程中物料放置位置有小幅偏载，也不会出现设备晃动的问题，侧装电机的布局也避免了电机占用输送面下方的空间，设备可以直接贴近工作台边缘安装，和工位台面实现无缝衔接，物料可以直接从工作台滑到输送面上，减少转运的落差。
