工业用水平皮带输送设备结构设计

　　这款水平皮带输送设备的设计，首先围绕轻工、电子、包装、食品加工等行业的零散物料转运需求展开，这类场景中往往需要在不同工位之间完成工件、包装箱、袋装物料的水平转移，替代人工搬运降低重复劳动强度，同时匹配流水线的固定生产节拍，避免工序间物料堆积或断供。从实际使用场景来看，这类设备常布置在装配线末端、包装工位前端、仓储分拣区域，既可以单独作为短距离转运单元，也可以多台拼接组成长距离输送线，适配不同车间的布局规划。

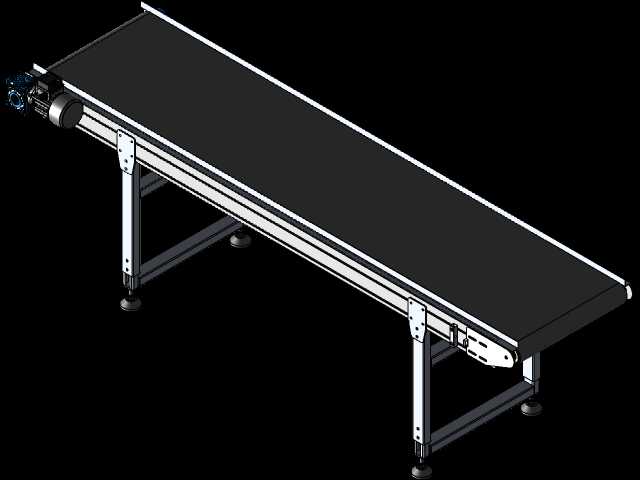

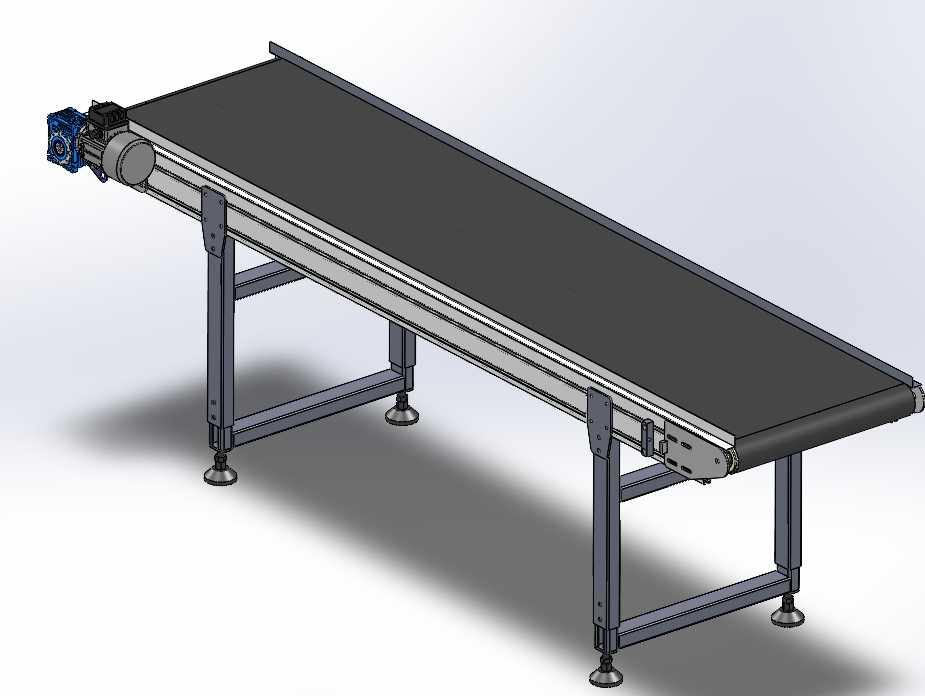

　　设备的功能特性设计上，采用端部单电机驱动的结构，驱动端集成减速机构，输出扭矩匹配常规100kg以内的均匀载荷输送需求，运行速度可根据实际生产节拍调整，适配从慢节拍组装到快节拍分拣的不同工况。皮带表面采用平型防滑结构，避免输送过程中物料偏移滑落，两侧设置的挡边结构可防止小件物料从皮带侧边掉落，机架底部配置可调脚杯，可根据地面平整度调整支腿高度，保证皮带面处于水平状态，避免物料因设备倾斜出现跑偏。张紧机构设计在设备尾部，通过调整尾端辊筒的前后位置实现皮带张紧度调节，无需拆解机架即可完成日常维护调整，降低运维的操作难度。

　　设计思路上优先考虑结构的通用性与易加工性，机架主体采用标准铝型材或碳钢方管焊接成型，所有连接孔位均采用标准化设计，零部件互换性强，后期更换易损件无需定制特殊配件。辊筒采用标准直径的碳钢辊筒，表面做防锈处理，两端配置标准深沟球轴承，转动阻力小、运行噪音低，适配长时间连续运行的车间生产需求。驱动侧的电机安装座采用可调式结构，可通过调整安装位置补偿传动件的磨损间隙，保证传动效率稳定。设备的安全防护设计上，驱动端的传动部件全部设置防护罩，避免操作人员衣物、工具卷入传动部位，符合车间设备的安全规范要求。

　　从安装边界与尺寸适配来看，这类标准水平皮带机的宽度可根据输送物料的尺寸调整，常规覆盖300mm到1000mm的皮带宽度范围，长度可根据工位间距定制，单段长度通常控制在6米以内，避免过长导致皮带打滑或跑偏。安装时仅需要预留设备本体的长宽尺寸，两侧预留300mm以上的维护空间即可，无需额外做地基固定，通过底部脚杯调平后即可投入使用，设备整体高度可根据对接的工位高度调整支腿长度，适配从700mm到1200mm的常用作业高度范围。设备的进料端和出料端可根据需求加装导料板、挡停机构、检测传感器安装位，方便后续对接自动化生产单元，实现物料的到位检测、自动挡停、计数等拓展功能，无需对主体结构做大幅改动。

　　在结构细节处理上，皮带下方设置的支撑托板可避免重载下皮带下垂，保证输送面的平整度，适合输送底部平整的纸箱、工装板、袋装物料等。支腿之间设置横向连接杆，提升整体机架的刚性，避免设备运行过程中出现晃动，即使在较高的输送速度下也能保持运行稳定。所有外露的金属边缘均做倒角处理，避免安装和维护过程中划伤操作人员，紧固件全部采用标准内六角或外六角螺栓，方便使用常规工具完成拆装维护。
