工业用铝型材支架皮带式水平输送设备

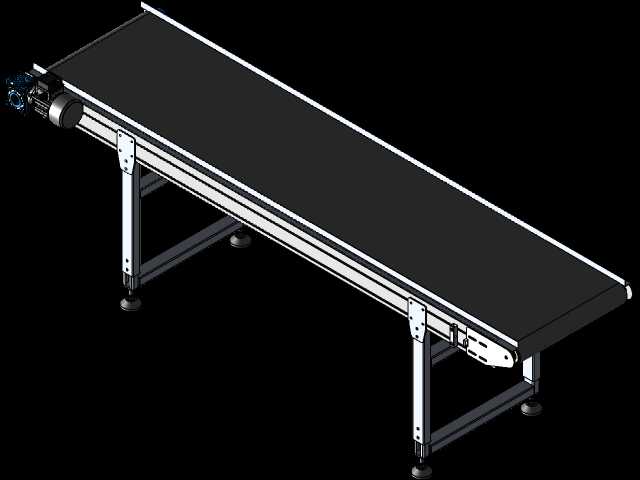

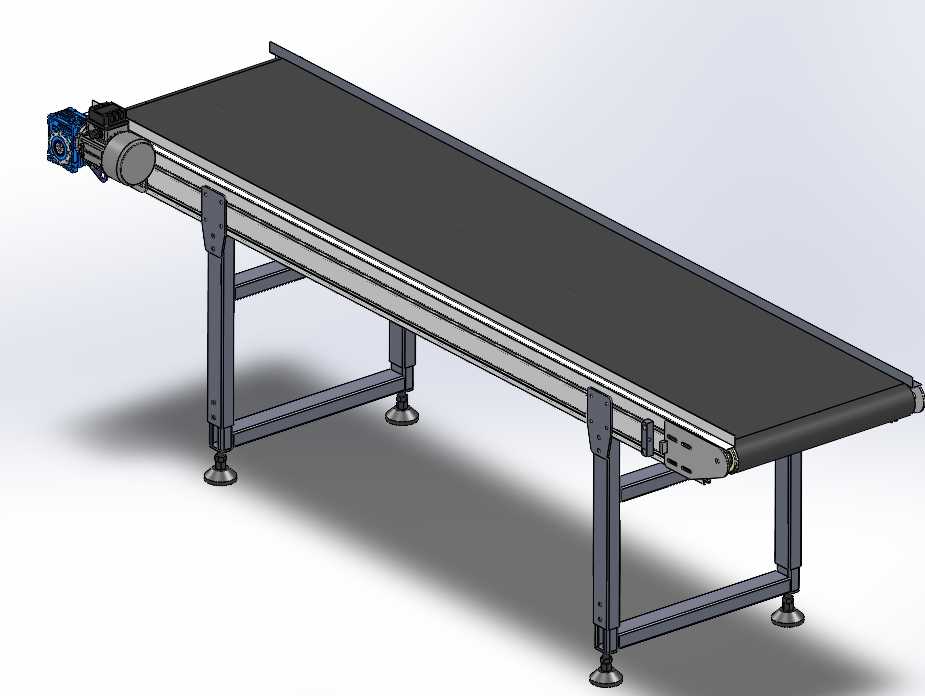

　　这款水平皮带输送设备的设计，最初是针对电子组装线、食品包装后段、五金零件加工工序间的短距离物料转运需求做的方案，区别于重型矿用输送设备，它的负载定位在单件5kg以内的散料、盒装工件、小型工装托盘的连续传送，适配生产车间里工序衔接、工件周转、分拣工位进料等常见场景，比如注塑机出料端接料、装配线工位间工件传递、包装线成品输送到装箱工位这类场景，都能直接适配，不需要额外做大幅结构改动。从结构设计逻辑来看，机架主体采用工业铝型材拼装，没有采用传统焊接方钢机架，核心考虑是这类轻型输送设备的使用场景经常需要根据产线布局调整长度、高度，铝型材的槽道结构可以灵活加装传感器支架、挡边、导向条、工位工作台等附件，后期改造不需要焊接、喷漆，

　　现场用标准螺栓就能完成调整，维护改造成本远低于焊接机架。支腿部分采用铝型材搭配底部可调脚杯，脚杯的调节行程预留了50mm的调整量，能够适配车间地面不平整的安装工况，不需要额外垫铁调整水平，支腿之间加装了横向的铝型材连接杆，提升整体机架的刚性，避免设备运行过程中因为皮带张紧力、电机运行振动导致机架晃动，保证皮带运行的稳定性。驱动端采用的是侧装式减速电机直连主动辊筒的结构，没有采用链传动或者皮带传动的中间减速结构，一方面减少了中间传动环节的功率损耗，另一方面也降低了后期维护的点位，不需要定期调整传动链张紧、更换传动皮带，减速电机的输出转速匹配常用的10-30m/min的输送线速度范围，能够满足大部分轻工制造场景的输送节拍需求，

　　如果需要调整速度，只需要更换对应速比的减速电机，或者加装变频调速模块，安装位不需要做任何改动。主动辊筒和从动辊筒都采用了腰鼓形加工设计，也就是辊筒中间直径略大于两端直径，这个细节设计是为了让皮带在运行过程中自动对中，减少皮带跑偏的概率，从动辊筒两端加装了张紧调节机构，采用螺栓顶紧的方式调整皮带张紧度，调整的时候只需要拧动两端的调节螺栓，就能同步调整从动辊筒的前后位置，保证辊筒和皮带中心线垂直，避免因为张紧调整不当导致的皮带跑偏、皮带边缘磨损问题。皮带部分采用的是平面PVC材质皮带，表面平整光滑，对于普通的盒装工件、塑料零件、五金件都有足够的摩擦力，不会出现输送过程中工件打滑的情况，如果有防滑需求，也可以更换表面带花纹的防滑皮带，或者在皮带表面加装挡板、挡边，辊筒的安装位预留了足够的更换空间，后期更换不同类型的皮带不需要拆解整个机架，只需要松开从动辊筒的张紧螺栓就能完成皮带更换。设备的安装边界需要提前确认，首先是设备的总宽度，要比皮带有效宽度宽出150mm左右，也就是如果选用400mm宽的皮带，设备总宽度大概在550mm左右，安装的时候两侧需要预留至少100mm的维护空间，方便后期调整张紧机构、清理皮带下方的杂物；设备的高度范围可以根据支腿长度调整，常规的作业高度是750mm到900mm，适配人工站立作业的工位高度，如果需要对接其他自动化设备，也可以调整支腿长度来匹配对接设备的出料高度；设备的长度方向，单段长度最长可以做到6米，

　　超过6米的话需要在中间加装托板或者托辊，避免皮带因为承载工件出现下凹，影响输送平稳性。在实际选型使用的时候，需要注意几个细节：如果输送的工件有尖锐边角，要避免工件直接刮擦皮带表面，可以在皮带两侧加装导向挡条，防止工件刮到皮带边缘导致皮带破损；如果设备用在洁净车间或者食品加工场景，可以更换对应的食品级皮带，机架部分的铝型材本身不需要做表面处理，本身就符合洁净场景的易清洁要求，没有卫生死角；如果需要在输送线上加装检测传感器、阻挡气缸、定位机构，直接利用铝型材的槽道安装附件就可以，不需要在机架上钻孔焊接，安装位置可以根据需求任意调整。另外，设备的驱动端可以根据现场的安装空间选择左侧安装或者右侧安装，设计的时候两侧都预留了电机安装位，不需要重新加工安装板，只需要把减速电机换到对应侧的安装位就可以，适配不同车间的布线、布局需求，避免因为电机安装位置和现场其他设备干涉导致的安装问题。从建模的角度来说，这个模型把所有的标准件都做了完整的装配约束，铝型材的连接螺栓、脚杯、辊筒轴承、减速电机的安装位都做了精准的配合，在做产线布局仿真的时候，可以直接调用这个模型，调整长度、宽度、高度参数，就能快速适配不同的产线设计需求，不需要重新从零开始建模，能够大幅缩短产线设计的建模周期，而且所有的结构都符合实际加工装配的工艺要求，不存在无法加工、无法装配的结构问题，导出工程图之后就能直接用于生产加工。
