带侧挡边皮带式物料传送设备结构

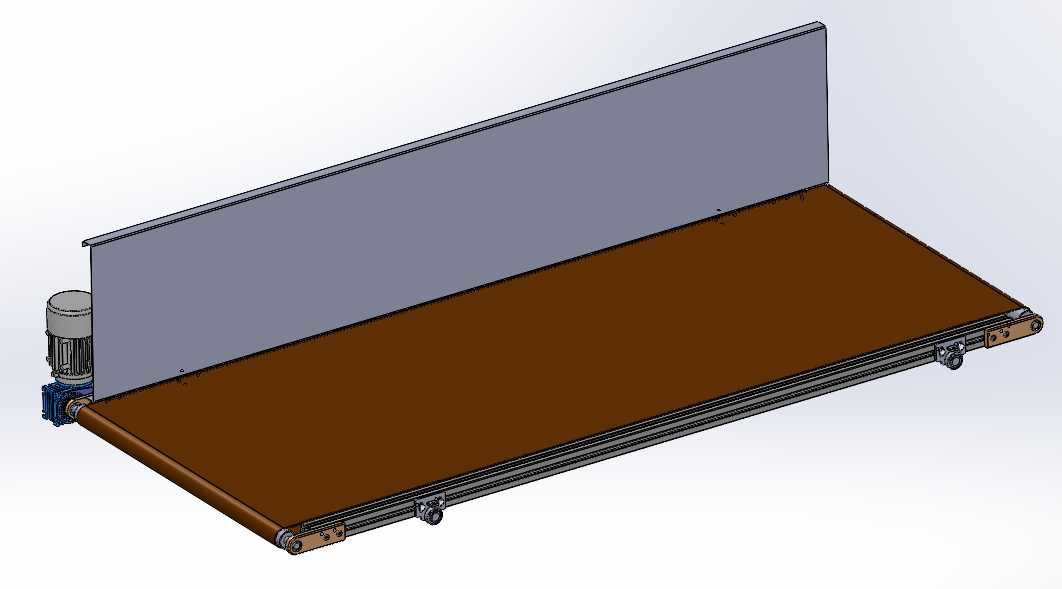

　　这款带侧挡边的皮带式传送设备，主要面向生产车间内的散料、规则箱体类工件的水平段输送场景，常见于电子组装线末端的工件转运、食品加工线的半成品传递、五金加工工序间的物料周转环节，可直接对接上下料工位、加工设备进出料口，也可多段拼接组成长距离输送链路，适配不同车间的布局需求。设备主体采用棕色防滑皮带作为承载面，皮带表面的摩擦系数经过匹配选型，可避免输送过程中工件出现打滑偏移，尤其适合有一定倾斜角度的短距离爬坡输送场景，当然水平布置时的输送稳定性更优。单侧设置的立式挡边结构，是这款设备的核心设计点之一，挡边高度根据常规输送物料的最大堆高设定，可有效防止散状物料、小型工件从设备侧方掉落，挡边采用薄钢板折弯成型，表面做喷塑处理，

　　既保证了结构刚度，又避免长期使用过程中出现锈蚀掉屑污染输送物料的问题，挡边与机架之间采用螺栓连接，后期维护时可快速拆卸更换，也可根据实际输送物料的尺寸调整挡边安装位置，适配不同宽度的物料输送需求。驱动端布置在设备的一侧，采用减速电机直连驱动辊的结构，省去了额外的链传动、带传动中间环节，传动效率更高，同时减少了易损件数量，降低后期维护频次；驱动辊表面做滚花处理，增大与皮带内侧的摩擦力，避免重载启动时出现皮带打滑丢转的问题。从动端设置了张紧调节机构，通过两端的调节螺栓可调整从动辊的前后位置，实现皮带张紧度的微调，同时可纠正皮带运行过程中出现的跑偏问题，调节行程预留了足够的余量，可覆盖皮带长期使用后的拉伸变形量，延长皮带的整体使用寿命。

　　机架主体采用工业铝型材与钢板折弯件组合焊接而成，底部设置了可调脚杯，安装时可通过调整脚杯高度实现设备整体水平度校准，适配地面不平整的车间安装环境，脚杯的承重参数经过核算，可满足设备满载输送时的承重需求，不会出现机架下沉、变形的问题。设备的外形尺寸设计充分考虑了常规车间的通道宽度、工位间距要求，整体宽度控制在单人可侧身通行的适配范围内，长度可根据实际需求进行模块化拼接，单段标准长度可适配大多数工序间的转运距离，安装时不需要对车间地面做特殊处理，仅需将设备放置到预定位置，调整脚杯水平后接电即可投入使用，安装边界要求低，不需要预留过大的周边维护空间，日常维护仅需定期检查皮带张紧度、清理皮带表面残留的物料碎屑即可，运维难度低。在设计思路上，

　　这款设备优先平衡了结构可靠性与制造成本，没有采用过于复杂的辅助结构，所有零部件均采用行业通用的标准件，后期更换配件时不需要单独定制，可直接采购标准件替换，降低了设备的全生命周期使用成本；皮带下方设置了多组托辊，托辊间距根据输送物料的最大单重设定，可避免皮带在重载情况下出现下凹变形，保证输送面的平整度，防止工件在输送过程中出现卡顿、倾斜的问题。侧挡边的下边缘与皮带表面预留了极小的间隙，既不会摩擦皮带造成额外的动力损耗，又能避免细小颗粒从间隙处掉落，间隙大小经过实际装配验证，不会出现卡料的问题。设备的走线全部隐藏在机架内部的型材槽内，外部没有明线布置，既美观又能避免生产过程中物料剐蹭线缆造成的安全隐患，驱动电机的接线端设置了独立的接线盒，防护等级满足常规车间的使用要求，可应对少量粉尘、轻微溅水的工况。
