带侧挡边绿色皮带水平输送设备结构

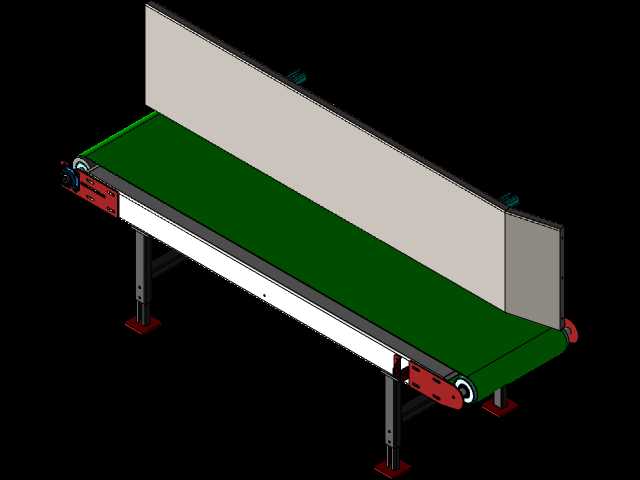

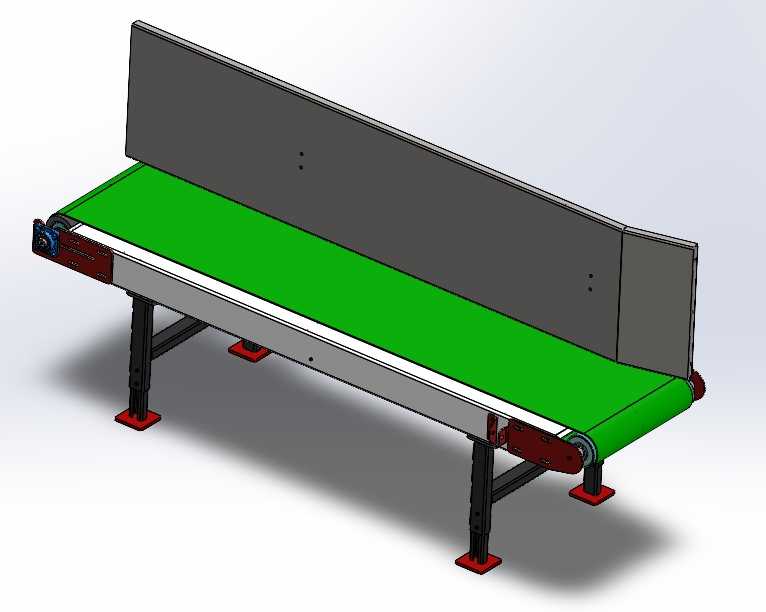

　　这款水平皮带输送结构，在轻工包装、电子元器件组装、食品分装、五金小件加工的产线衔接环节应用十分普遍，主要承担工序间的工件短距离转运任务，避免人工搬运带来的磕碰损伤与效率损耗，尤其适配规则形态的盒装、袋装、小型块状物料的平稳输送。设备主体采用平皮带作为承载构件，绿色的PVC皮带面层具备适中的摩擦系数，既可以防止输送过程中物料打滑偏移，也能兼顾常规工况下的耐磨与易清洁需求，皮带内侧与两端的驱动、从动辊筒紧密贴合，辊筒的端部做了腰形张紧调节结构，安装调试时可以通过调整辊筒的轴向位置，修正皮带长期运行后出现的跑偏问题，不需要额外拆卸机架主体就能完成维护调整。设备单侧设置了通长的立式挡边，挡边采用薄钢板折弯成型，

　　通过螺栓固定在机架侧边的铝型材槽位内，高度刚好覆盖常规小件物料的重心高度，能够避免物料在输送启停阶段因为惯性从侧边滑落，挡边与皮带表面预留了2mm左右的间隙，既不会摩擦皮带造成额外的动力损耗，也能阻挡尺寸偏小的工件卡入侧边缝隙。机架部分采用标准工业铝型材拼接成型，相比传统焊接钢结构机架，铝型材机架的装配精度更高，不需要做表面喷涂防锈处理，自重更轻也方便后期产线调整时的移位重组，四条支腿底部配置了可调脚杯，脚杯的调节行程覆盖±20mm范围，能够适配车间地面存在的不平整误差，保证设备整体处于水平状态，避免皮带因为机架倾斜出现单侧跑偏的问题，支腿与机架横梁之间采用角件螺栓连接，连接位置预留了多组安装孔位，

　　可以根据实际产线的高度需求调整支腿的伸出长度，适配不同高度的加工设备出料口对接需求。设计阶段优先考虑了设备的模块化属性，两端的辊筒组件、驱动端的安装位都做了通用化接口设计，后期如果需要调整输送长度，只需要更换对应长度的铝型材横梁与皮带，不需要重新设计两端的传动与张紧结构，能够大幅缩短非标产线的设计交付周期。设备的安装边界需要预留足够的维护空间，驱动端一侧需要预留至少300mm的操作空间，方便后期更换皮带或者调整张紧结构，设备两侧如果需要对接其他工位设备，需要保证对接位置的高度差控制在5mm以内，避免工件输送到对接位置时出现卡滞。从结构受力角度来看，这款输送结构的单段承载能力控制在50kg每米范围内，

　　适配绝大多数轻工产线的小件输送需求，支腿的间距设置为1.2米一组，能够保证皮带承载物料时不会出现明显的下挠变形，避免因为皮带垂度过大导致的物料运行不稳。皮带下方设置了通长的承托板，承托板采用表面光滑的高密度板材，能够为皮带的上半段提供连续的支撑，避免皮带在物料重力作用下凹陷，保证物料输送过程中的平稳性，承托板与机架之间采用沉头螺栓连接，螺栓头完全沉入板材表面以下，不会与皮带背面产生摩擦刮损。驱动端的辊筒表面做了滚花处理，能够增大辊筒与皮带之间的摩擦力，避免重载启动时出现辊筒空转、皮带打滑的问题，从动端的辊筒采用光滑表面设计，配合张紧结构能够灵活调整皮带的张紧度，保证皮带运行时的线速度稳定在设定范围内，不会出现忽快忽慢的情况影响上下游工位的节拍匹配。
