可移动支腿调节式平皮带输送设备结构

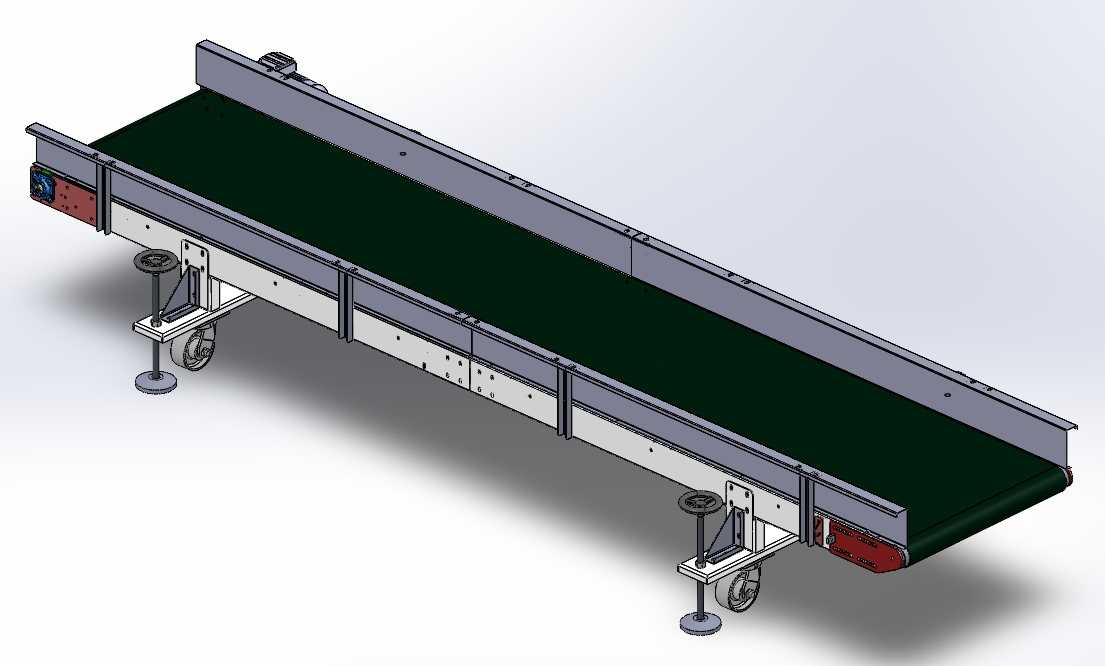

　　这款平皮带输送结构的设计，最初是针对车间内零散工位间的短距离物料转运需求做的适配，区别于固定安装的长距离输送线，它在支腿底部同时配置了脚轮与可调支撑脚，日常需要移位调整工位布局时，可将支撑脚旋起，依靠脚轮推动整台设备移动，到位后再旋下支撑脚，通过手轮调节支撑高度，既可以抵消地面不平整带来的设备倾斜问题，也能根据上下游对接设备的出料高度，灵活调整自身输送面的高度差，避免物料转接时出现卡滞、掉落的情况。

　　从结构组成来看，设备主体采用分段式侧板框架设计，侧板选用标准型材折弯加工，既保证了整体框架的刚性，也控制了整台设备的自重，侧板内侧预留了皮带承托托板的安装位，托板采用表面光滑的耐磨板材制作，皮带运行时托板全程承托皮带下方，避免重载时皮带出现下凹跑偏的问题，相比辊筒承托的结构，这种平托板设计更适合输送底部平整的小件物料、包装箱或是零散加工件，不会出现小件卡入辊筒间隙的故障。设备两端的主从动辊筒做了腰形孔安装设计，张紧调节时只需松开辊筒安装座的固定螺栓，调整安装座在腰形孔内的位置即可张紧皮带，调节完成后锁死螺栓，日常维护时不需要拆解大量结构就能完成皮带张紧度调整，降低了一线运维的操作难度。

　　驱动端布置在设备一侧的端部，采用减速电机直接驱动主动辊筒的传动方式，省去了复杂的链传动或是带传动中间结构，减少了传动环节的能量损耗，也降低了传动故障点，驱动端外侧设置了可拆卸的防护罩，避免运行过程中人员衣物、杂物卷入传动部位，符合车间设备的安全防护要求。皮带两侧设置了高度较低的挡边，挡边与侧板采用螺栓连接固定，可根据输送物料的尺寸调整挡边的安装高度，防止物料在输送过程中从皮带两侧滑落，针对一些容易产生静电的作业场景，还可以在挡边位置预留防静电刷的安装位，将皮带运行摩擦产生的静电及时导出，避免静电对电子类物料造成损伤。

　　在实际应用场景中，这类输送设备可适配的工况非常广泛，在加工车间内可作为机床上下料的转接输送线，将待加工工件从备料区输送到机床进料端，也可将加工完成的工件输送到质检或是包装工位；在包装流水线上，可作为包装工序间的物料传递线，衔接封箱机、贴标机等包装设备；在仓储物流场景中，可用于装卸货时的短距离物料转运，配合移动脚轮可灵活调整装卸位置，不需要额外做地面固定安装。

　　设计过程中对安装边界做了充分考量，设备整体宽度控制在常规车间通道可通行的尺寸范围内，支腿的调节行程覆盖了常见的车间设备对接高度区间，不需要额外做基础预埋，放置在硬化地面上调整好支撑脚即可投入使用。皮带的运行速度可通过更换不同减速比的减速电机做适配，常规工况下选用每分钟10-20米的运行速度即可满足大部分输送需求，如果是需要配合人工分拣的工位，还可降低运行速度到每分钟5-8米，方便操作人员在输送线旁完成分拣作业。设备的整体结构做了模块化拆分设计，框架分段加工后通过螺栓拼接，运输时可拆分成多个分段，进入车间后再快速组装，不需要大型吊装设备配合，对于一些空间狭窄、大型设备无法进入的车间场景非常友好。

　　细节设计上，所有的螺栓连接部位都预留了足够的操作空间，日常更换皮带、维护辊筒轴承时，普通的呆扳手、内六角扳手即可完成操作，不需要特殊的专用工具；支腿上的调节手轮采用防滑设计，操作人员不需要借助工具就能手动旋转调整支撑高度；设备表面做了喷塑处理，耐磨耐油污，车间日常清扫时直接用抹布擦拭即可清理表面的污渍，适合车间多尘、多油污的作业环境。
