工业级自动袋式灌装装袋设备结构设计

　　这款自动装袋设备主要面向颗粒、粉体类散料的成品包装工序，常见于粮油加工、建材粉料、化工颗粒、食品原料等生产场景的包装工段，可替代人工完成取袋、开袋、套袋、填充、袋口转移的全流程动作，适配常规覆膜编织袋、牛皮纸袋等多种硬质袋型，单袋填充重量覆盖5kg到50kg的常规工业包装规格，能直接对接上游储料仓的出料口，也可与下游缝包机、热封机、码垛工位组成完整包装产线。

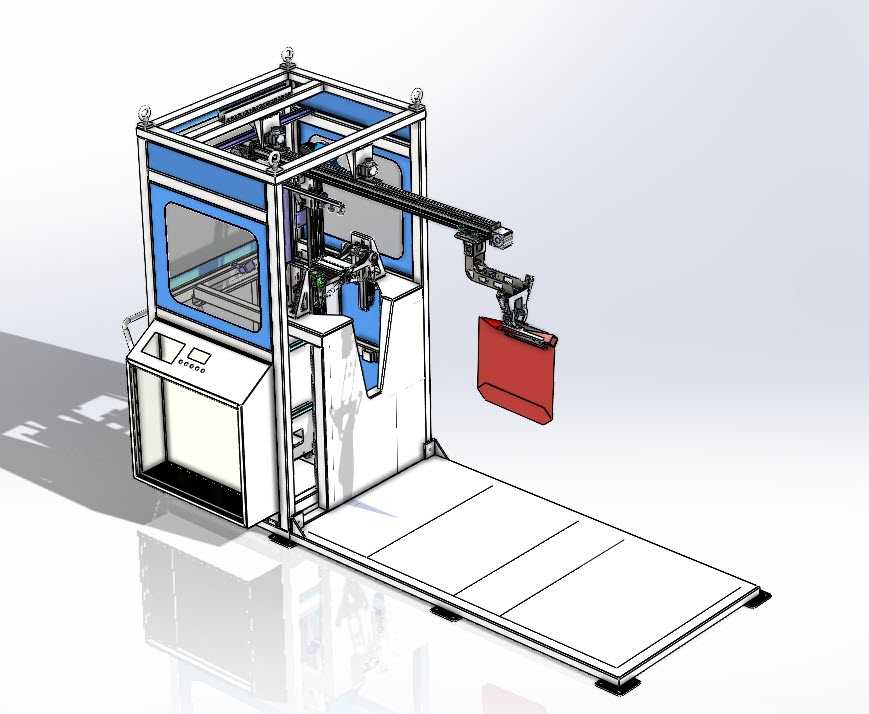

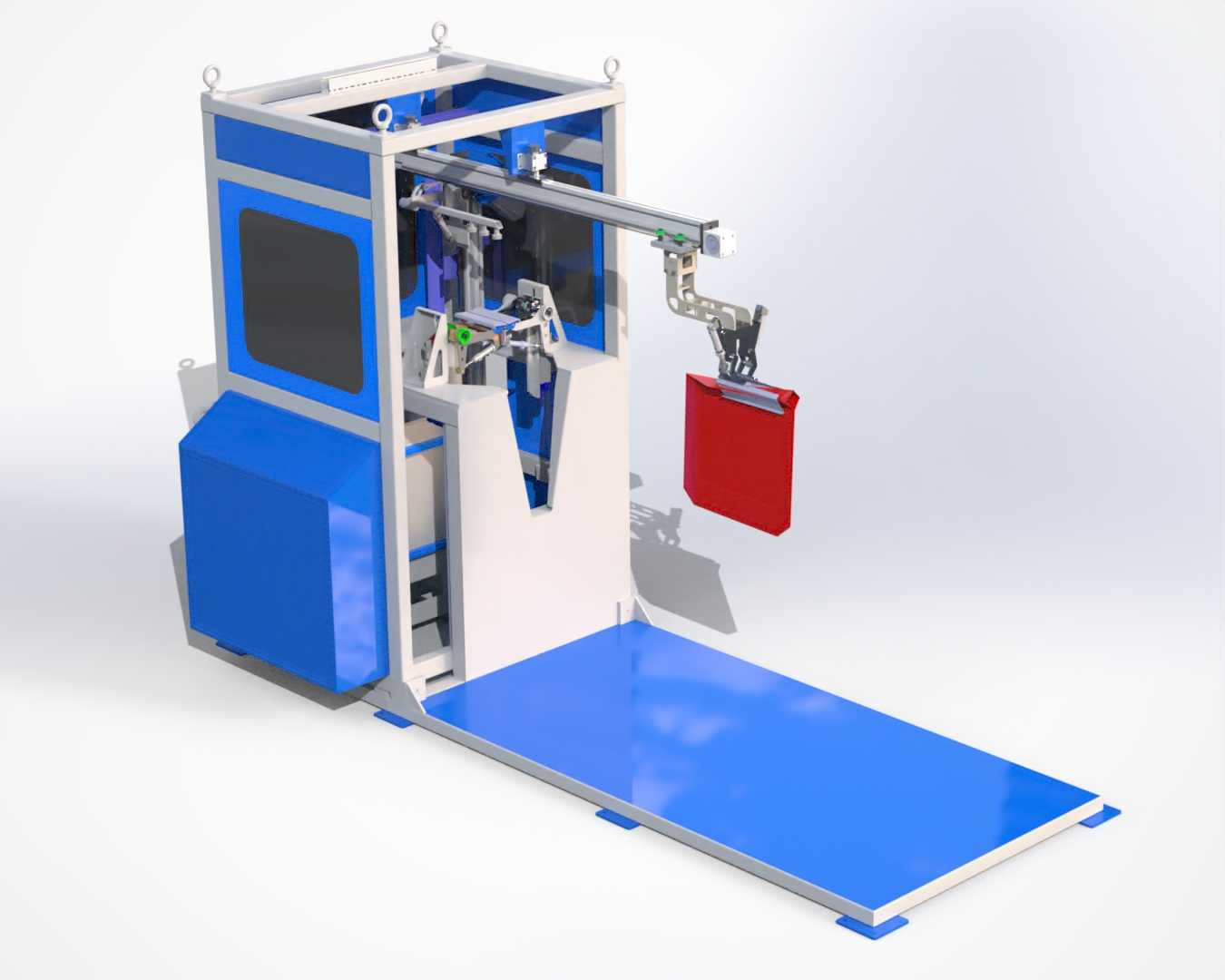

　　从结构布局来看，设备采用一体式落地框架设计，底部延伸出的蓝色平台为待装袋工位的承托区域，安装时需预留设备本体左右各0.8m的维护通道，前方袋体输送方向预留1.2m的对接空间，后方预留0.6m的电气柜与气动管路检修空间，整体安装地面需做硬化找平处理，平面度误差控制在2mm/m以内，避免框架长期受力产生形变影响取袋精度。设备主体框架采用方通焊接后整体去应力处理，外覆盖件采用冷轧板折弯喷塑，左侧集成的蓝色箱体为气动控制与电气元件的安装舱，可将电磁阀、气源处理件、PLC模块等核心元件封闭在内，避免生产现场的粉尘侵入影响元件寿命，框架顶部设置的吊环为设备整体吊装移位设计，满足车间内安装、转场的吊装需求。

　　核心执行机构采用横置伺服直线导轨搭配末端夹袋机械手的结构，横向行程覆盖储料口到待装袋工位的全部距离，末端夹袋组件配置气动夹爪与真空吸盘组合结构，吸盘负责从袋仓分离单只袋体，夹爪负责夹紧袋口两侧完成开袋动作，将袋口精准套入出料口后，夹爪保持夹持状态等待填充完成，填充结束后横向机构带动装好物料的袋体移动至下工位输送线，整套动作的重复定位精度控制在±1mm以内，避免套袋偏差造成的物料撒漏问题。设备正面设置的带观察窗防护门，采用透明亚克力材质，可在设备运行时封闭作业区域，避免粉尘外溢，同时方便操作人员直接观察内部机构运行状态，出现卡袋、掉袋等异常时可快速开门处理，防护门配置安全联锁开关，门体打开时设备自动暂停运行，避免机械伤害风险。

　　设计过程中针对散料填充时的粉尘外溢问题，在出料口位置预留了除尘接口，可对接车间中央除尘系统，在填充过程中形成局部负压，减少粉尘扩散；夹袋机构的夹持力可根据袋型材质调整气动压力，避免夹坏薄款袋体或是夹持力不足导致袋体脱落；底部承托平台配置可调节支撑脚，可根据对接输送线的高度微调平台水平高度，适配不同高度的下游设备。整套设备的气动管路全部采用内藏式布局，沿框架内部型材走线，外部无裸露管路，既避免生产过程中物料剐蹭损坏管路，也让设备整体外观更整洁，减少卫生清理的死角。电气走线同样采用拖链内置结构，横向移动机构的线缆全部容纳在静音拖链内，长期往复运行不会出现线缆磨损、拉扯断裂的问题，设备的操作按钮与急停开关设置在侧方易操作位置，操作人员无需进入设备作业范围即可完成常规启停操作。
