全自动袋装物料整线包装输送系统

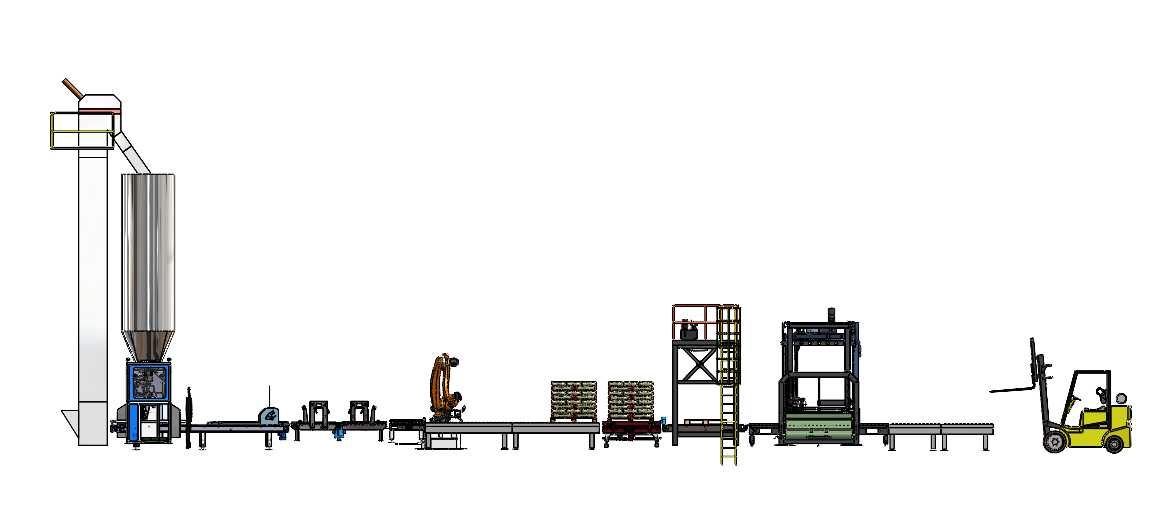

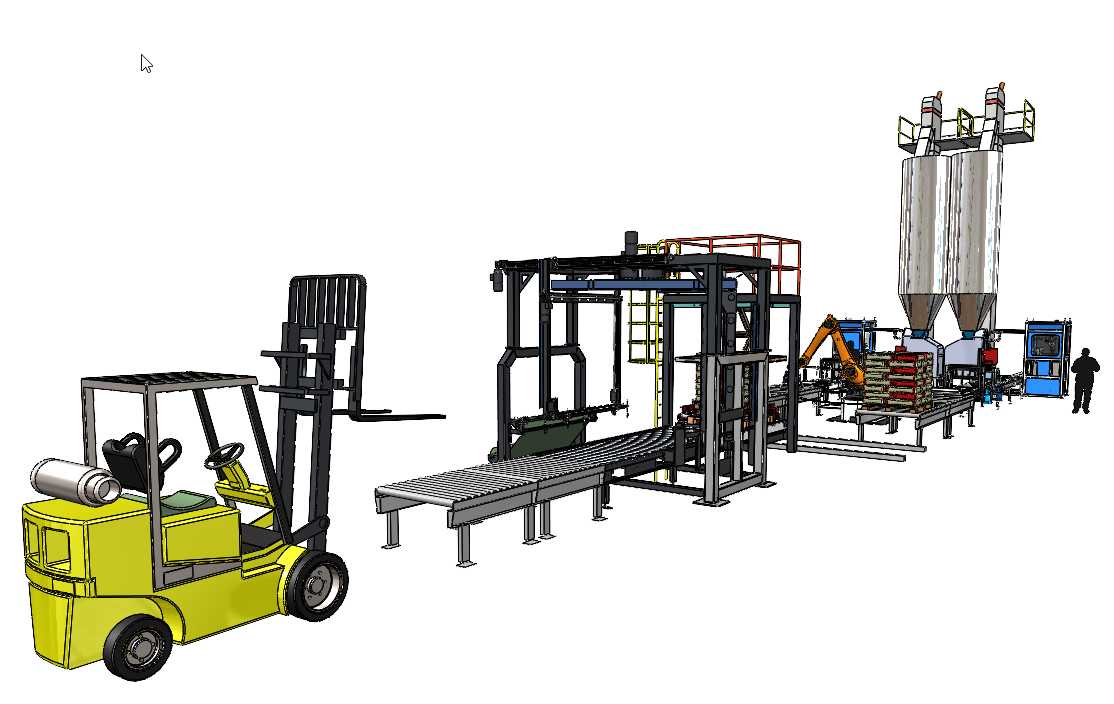

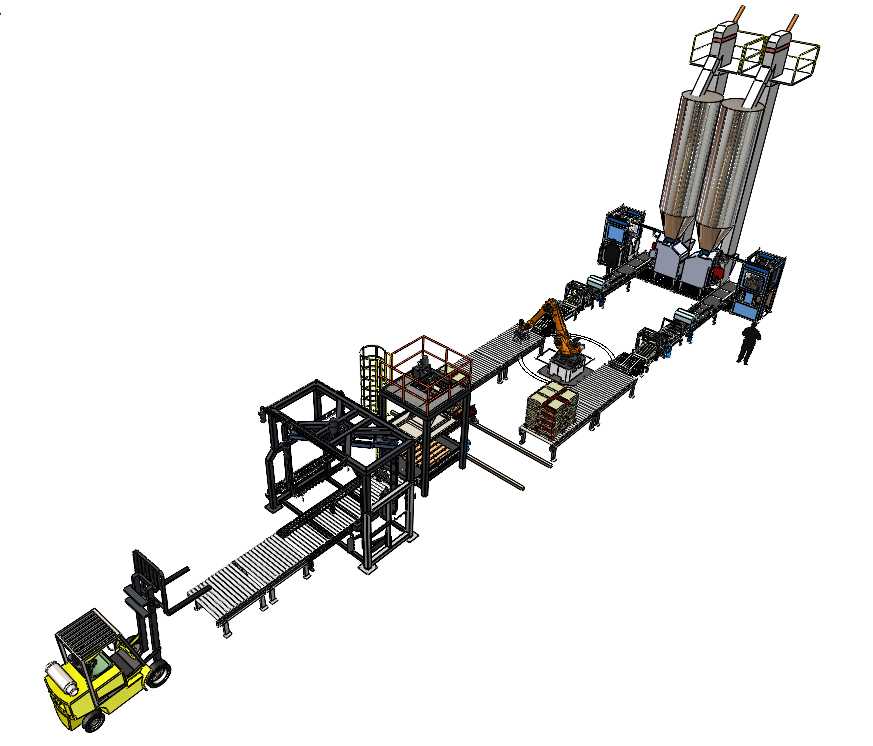

　　这套产线三维结构完整覆盖了袋装物料从成品出料到仓储转运的全流程作业环节，在粮食加工、建材粉料、化工颗粒、饲料生产等散料包装车间有极高的适配性，能够替代传统人工完成重袋包装后的输送、整形、码垛、暂存全工序作业，解决人工码垛劳动强度大、堆垛整齐度差、转运效率波动的实际生产痛点。从整体布局来看，产线采用线性排布结合多工位并行的设计思路，前段衔接包装机出料端的辊筒输送段采用可调速动力辊筒结构，可适配不同重量规格的袋装物料通行，辊筒间距根据常规袋装物料的最小支撑尺寸设计，避免软包装袋在输送过程中出现卡滞、下垂剐蹭的问题，输送段侧边预留的安装孔位可直接加装重量复检、金属检测、喷码标识等附加工位，无需对主框架做二次切割改造。

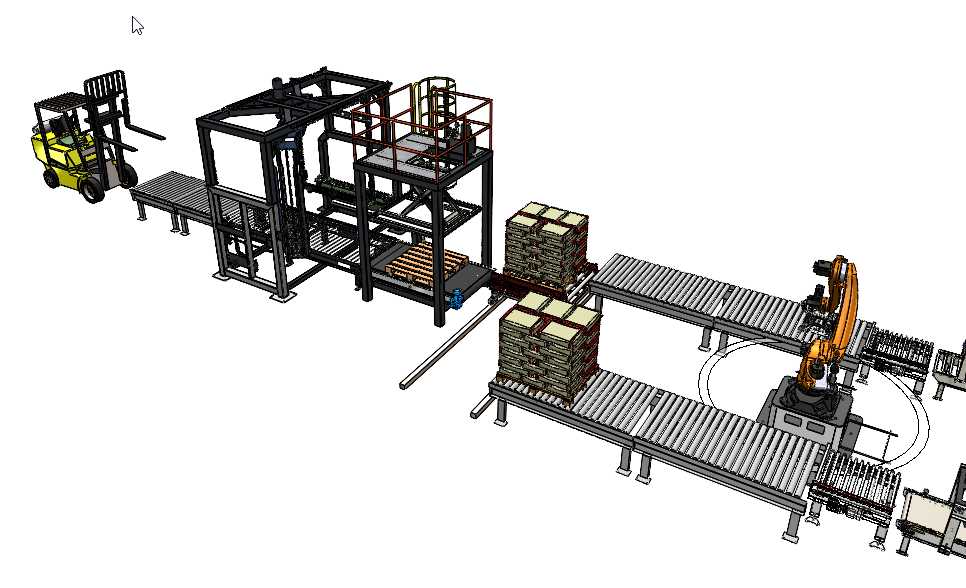

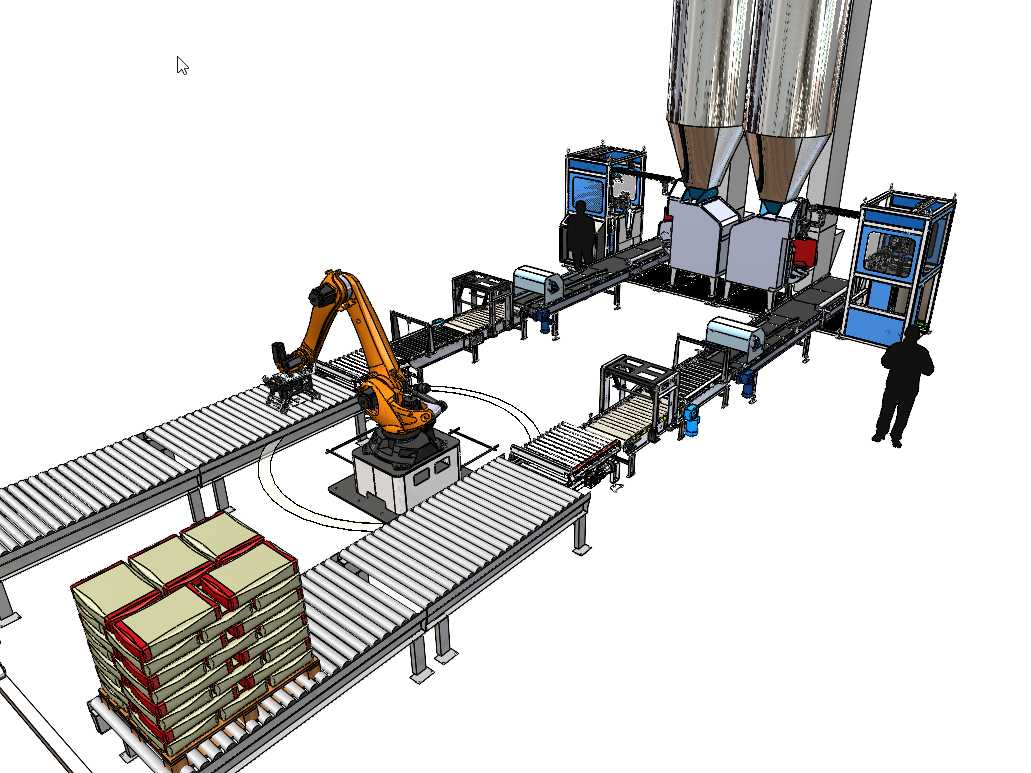

　　中段的整形工位采用双带压平结构，可对填充完成的鼓胀包装袋做压平整形，让袋型保持规整，为后续码垛作业提供稳定的外形基准，避免软袋变形导致码垛时出现塌垛、偏斜的问题。码垛工位采用四轴工业机器人配合定制夹具的方案，机器人安装底座采用加厚方管焊接框架，底部设置可调水平的地脚螺栓，可适配不同平整度的车间地面安装，夹具可根据袋装物料的材质特性更换夹爪形式，针对编织袋、覆膜袋、纸袋等不同包装材质都能提供稳定的夹持力，不会出现夹破包装袋或者夹持滑脱的问题。码垛完成的整托物料通过链条输送段转运至暂存位，末端预留的叉车对接工位做了低位设计，可适配常规手动液压叉车、电动平衡重叉车的叉取作业高度，无需额外配置升降过渡台就能完成整托物料的出库转运。

　　产线后段配置的双筒仓结构为待包装物料的缓存料仓，料仓采用锥斗出料设计，锥角角度根据散料的安息角做针对性优化，避免粉料、颗粒料在仓内出现架桥、堵料的问题，料仓顶部设置的检修平台采用防滑花纹钢板铺设，周边护栏高度符合车间安全作业规范，爬梯的踏步间距、扶手高度都按照人体工程学参数设计，方便运维人员定期进入料仓做清理、检修作业。整套产线的框架主体采用标准工业铝型材与碳钢方管组合的结构，受力较大的码垛底座、料仓支撑段采用碳钢焊接后做喷塑处理，输送段的侧护板、可调支架采用铝型材装配，既保证了整体结构的刚性，又能降低现场安装调整的难度，所有转动部位都预留了润滑维护的操作空间，轴承座采用快拆式安装结构，日常维护更换时无需拆解整段输送框架。

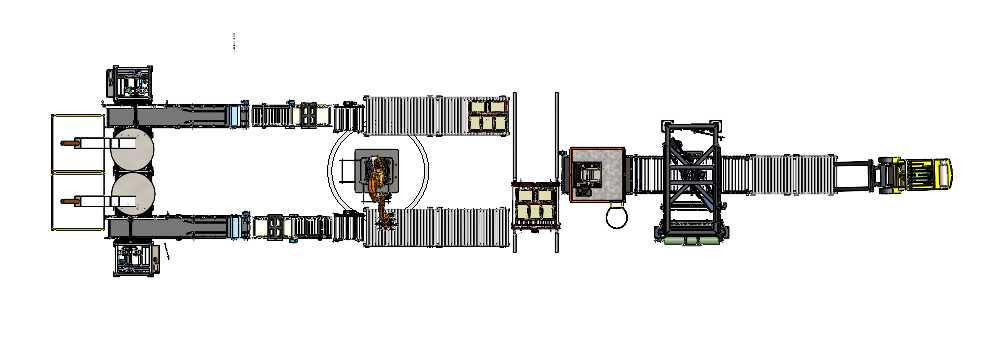

　　从安装边界来看，整套产线的横向跨度可根据车间实际场地做模块化调整，输送段的单节长度采用标准化设计，可通过增减输送节数适配不同的车间长度，料仓的安装高度可根据前端包装设备的出料高度做适配调整，不需要改动主结构就能完成不同产能规格的产线适配。在实际生产场景中，这套产线可实现24小时连续作业，码垛精度可控制在±5mm范围内，整垛堆码整齐度远高于人工码垛，能够大幅降低后续仓储转运过程中的塌垛风险，同时整线采用模块化设计，后期如果需要调整包装规格、提升产能，只需要更换对应工位的夹具、调整输送速度参数就能完成适配，不需要对整条产线做大规模拆解重建，能够有效降低生产企业的设备升级改造成本。产线中所有的电气走线都采用框架内部隐藏式布线，外侧设置可开启的线槽盖板，既避免车间粉尘、物料碎屑堆积在线路表面，又能方便后期电气故障排查时的线路梳理，输送段的驱动电机采用侧装式设计，不会占用输送通道的有效通行宽度，车间布局时可以在产线侧边预留足够的运维通道，方便日常巡检、易损件更换作业。
